Video rozvody (VL)
VL-B75 F/F
Objednávacie číslo: A03376
konektory BNC 75 ohm
- dvojstupňová prepäťová ochrana pro vyšší frekvence
- inštalácia tesne pred chránené zariadenie
- k ochrane najmä videorozvodov pred pulzným prepätím
- súčásť dodávky: univerzálny plastový adaptér pre montáž na lišty DIN a držiak GND 2
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | C2,C3 | |
| Umiestnenie SPD | ST 2+3 | |
| Montáž | lišta DIN 35 mm | |
| Najvyššie trvalé prevádzkové napätie | Uc | 6,00 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 8,50 V DC |
| Menovitý zaťažovací prúd pri 25°C | IL | 0,060 A |
| Sériový odpor na žilu | R | 0,27 Ω |
| C2 menovitý výbojový prúd (8/20 µs) SH-PE | In | 5,00 kA |
| C2 menovitý výbojový prúd (8/20 µs) žila-SH | In | 5,00 kA |
| C2 ochranná hladina napätia mód SH-PE pri In | Up | 350 V |
| C2 ochranná hladina napätia mód žila-SH pri In | Up | 150 V |
| C3 ochranná hladina napätia mód SH-PE pri 1 kV/µs | Up | 350 V |
| C3 ochranná hladina napätia mód žila-SH pri 1 kV/µs | Up | 35 V |
| Doba odozvy žila-SH | ta | 1 ns |
| Doba odozvy SH-PE | ta | 100 ns |
| Pripojenie (vstup-výstup) | BNC 75 | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Spĺňa požiadavky normy | STN EN 61643-21+A1,A2 | |
| Trieda ETIM | EC001625 | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090533764 |
Súbory na stiahnutie
-

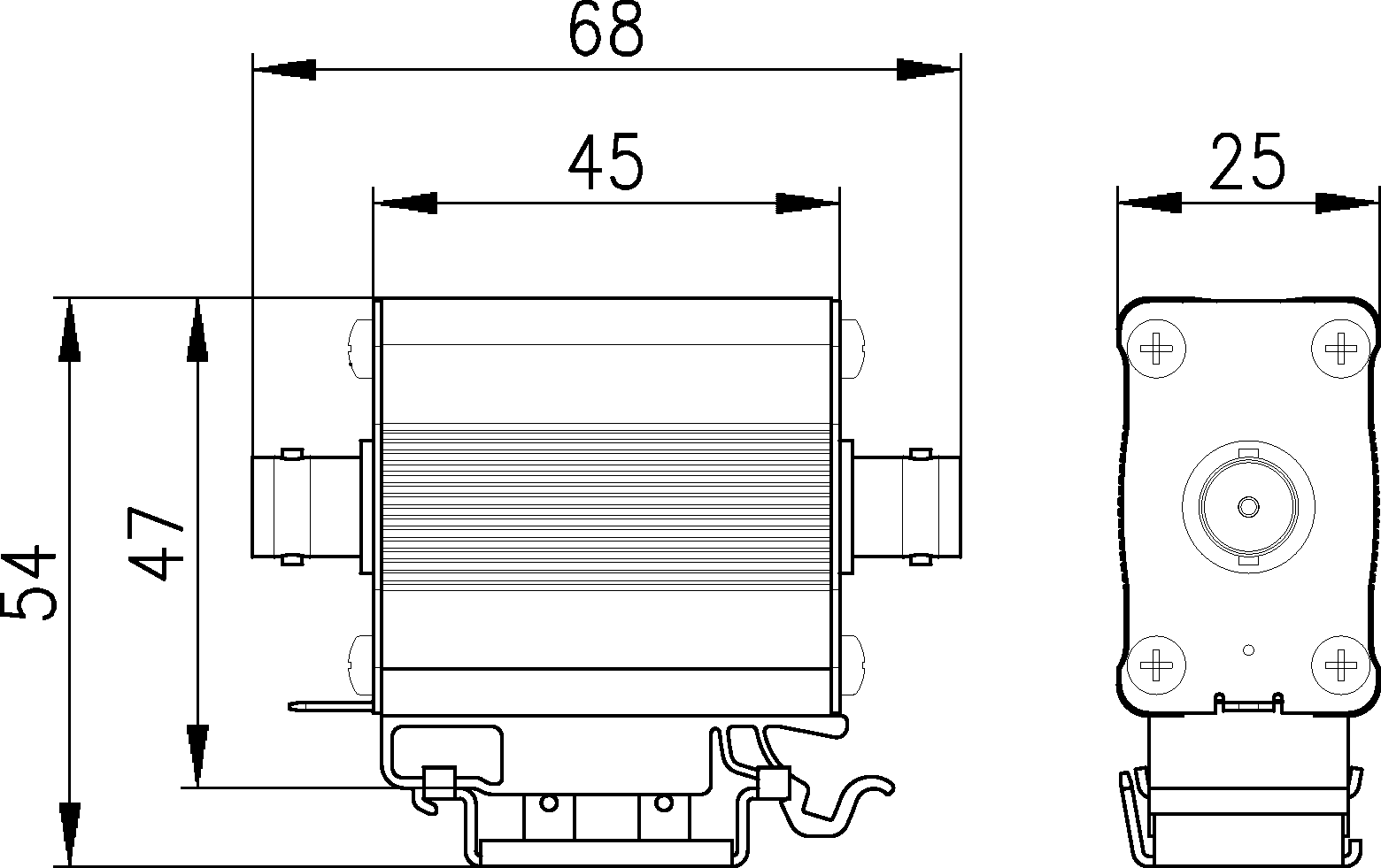

Rozmery produktu
-

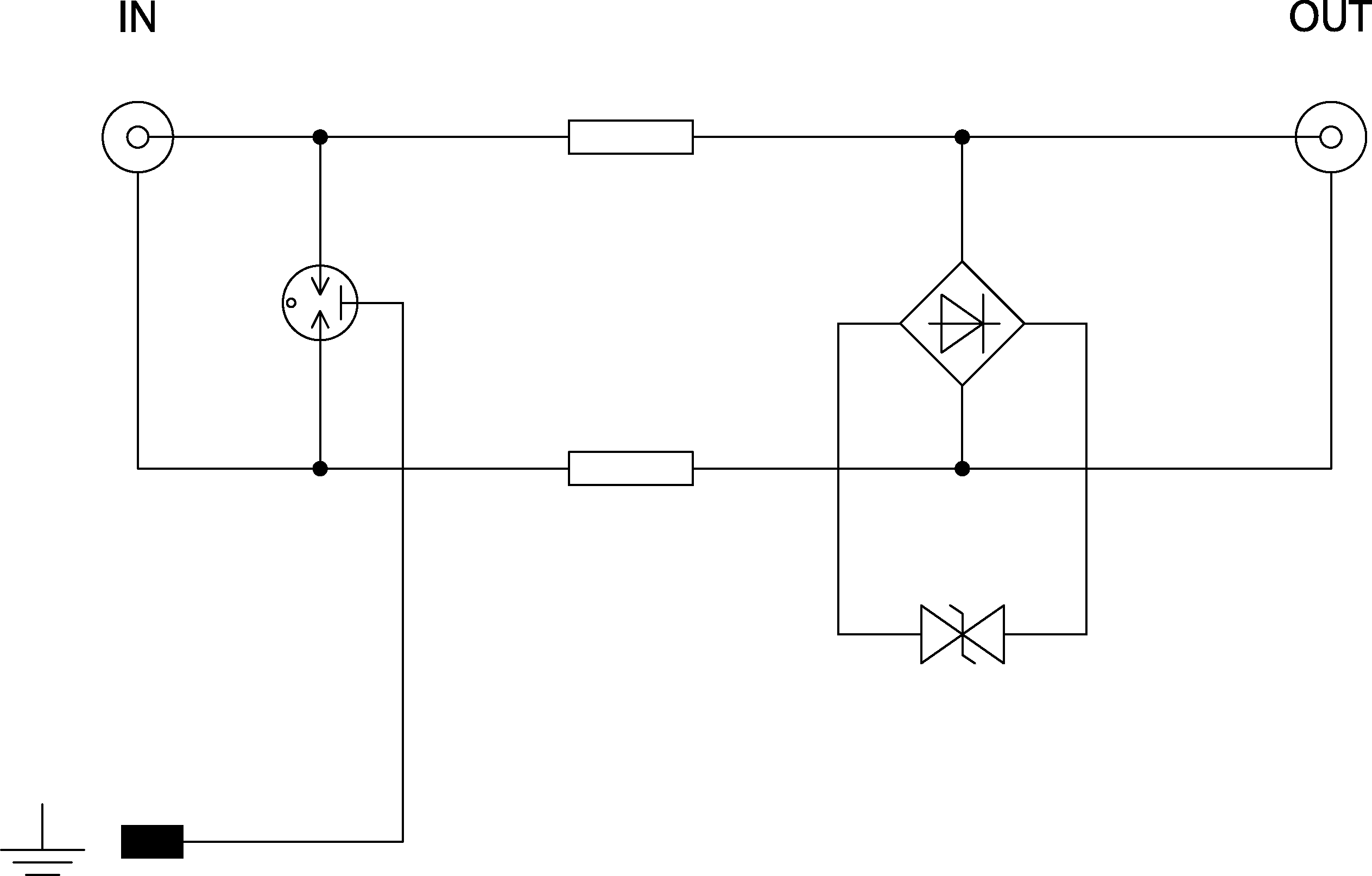

Schéma zapojenia
