Varistorové

FLP-PV1000/YS

Objednávacie číslo: A04198

optická signalizácia poruchy, diaľková signalizácia poruchy

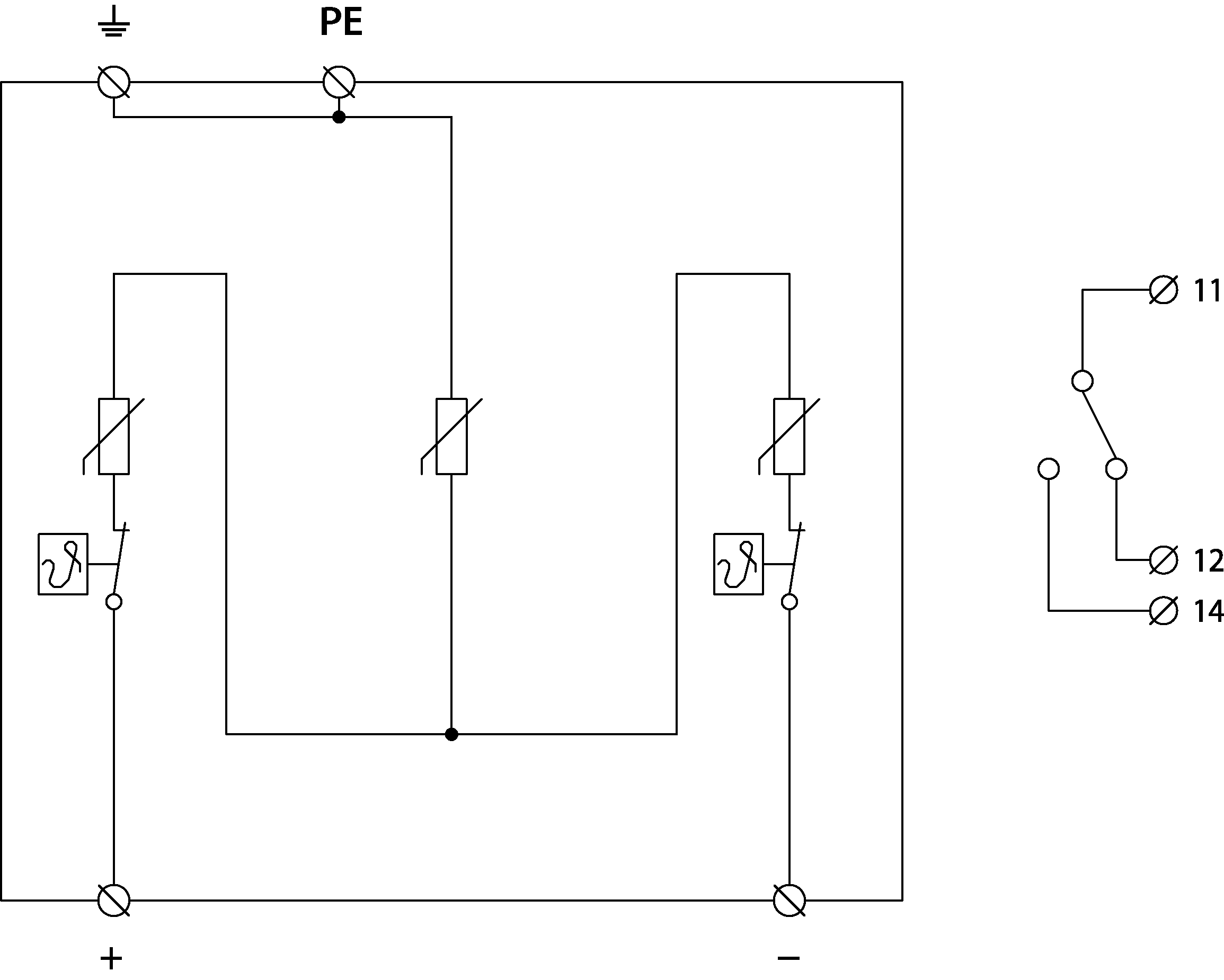

varistorový zvodič bleskových prúdov zapojený do 'Y'
k ochrane fotovoltických inštalácií predovšetkým na streche, tam kde nieje dodržaná dostatočná vzdialenosť (pripojenie k LPS)
voľba maximálneho prevádzkového napätia SPD: UCPV ≥ 1,2 × UOC STC

Technické parametre

Názov parametra		Hodnota parametra
Typ SPD		PV T1, PV T2
Montáž		lišta DIN 35 mm
Najvyššie trvalé prevádzkové napätie mód +/PE, -/PE	U_CPV	1 050,00 V DC
Menovitý skratový prúd	I_SCPV	10 000 A DC
Reziduálny prúd mód +/PE, -/PE	I_PE	1,000 mA AC
Reziduálny prúd mód +/PE, -/PE	I_PE	0,010 mA DC
Celkový výbojový prúd (10/350 µs)	I_{Total(10/350)}	12,50 kA
Impulzný výbojový prúd (10/350 µs)	I_imp	6,25 kA
Celkový výbojový prúd (8/20 µs)	I_Total(8/20)	80,00 kA
Menovitý výbojový prúd (8/20 µs)	I_n	20,00 kA
Maximálny výbojový prúd (8/20 µs)	I_max	40,00 kA
Napäťová ochranná hladina mód +/-	U_p	3,80 kV
Napäťová ochranná hladina mód +/PE, -/PE	U_p	3,80 kV
Doba odozvy	t_a	25 ns
Prierez pripojovaných vodičov pevný (min)		4,00 mm²
Prierez pripojovaných vodičov pevný (max)		35,00 mm²
Prierez pripojovaných vodičov lanový (min)		2,50 mm²
Prierez pripojovaných vodičov lanový (max)		25,00 mm²
Prierez pripojovaných vodičov diaľkovej signalizácie pevný (max)		1,5 mm²
Prierez pripojovaných vodičov diaľkovej signalizácie lanový (max)		1,5 mm²
Signalizácia poruchy		červené sfarbenie indikačného poľa
Diaľková signalizácia		bezpotenciálový prepínací kontakt
Kontakty diaľkovej signalizácie		250V/0,5A AC,250V/0,1A DC
Stupeň kritia		IP 20
Rozsah provozných teplôt (min/max)		-40 / 80 °C
Spĺňa požiadavky normy		EN 61643-31, IEC 61643-31
Trieda ETIM		EC001457
Colná nomenklatúra		85363090
EAN		8595090541981
