Varistorové

SLP-PV1500 V/Y S

Objednávacie číslo: A06037

vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu, diaľková signalizácia poruchy

  • varistorový zvodič prepätia v zapojení 'Y'
  • k ochrane fotovoltických inštalácií, tam kde je dodržaná dostatočná vzdialenosť alebo nieje použitá LPS
  • Voľba maximálneho prevádzkového napätia SPD: UCPV ≥ 1,2 × UOC STC

Technické parametre

Názov parametra Hodnota parametra
Typ SPD PV T2
Montáž lišta DIN 35 mm
Najvyššie trvalé prevádzkové napätie mód 1/3, 2/3 UCPV 1 500,00 V DC
Menovitý skratový prúd ISCPV 1 000 A DC
Reziduálny prúd mód 1/3, 2/3 IPE 0,20 mA AC
Reziduálny prúd mód 1/3, 2/3 IPE 0,00 mA DC
Menovitý výbojový prúd (8/20 µs) In 15,00 kA
Maximálny výbojový prúd (8/20 µs) Imax 40,00 kA
Napäťová ochranná hladina mód 1/2 Up 6,40 kV
Napäťová ochranná hladina mód 1/3, 2/3 Up 6,40 kV
Doba odozvy ta 25 ns
Prierez pripojovaných vodičov pevný (min) 1,00 mm2
Prierez pripojovaných vodičov pevný (max) 35,00 mm2
Prierez pripojovaných vodičov lanový (min) 1,00 mm2
Prierez pripojovaných vodičov lanový (max) 25,00 mm2
Prierez pripojovaných vodičov diaľkovej signalizácie pevný (max) 1,5 mm2
Prierez pripojovaných vodičov diaľkovej signalizácie lanový (max) 1,5 mm2
Signalizácia poruchy červené sfarbenie indikačného poľa
Diaľková signalizácia bezpotenciálový prepínací kontakt
Kontakty diaľkovej signalizácie 250V/0,5A AC,250V/0,1A DC
Stupeň kritia IP 20
Rozsah provozných teplôt (min/max) -40 / 80 °C
Spĺňa požiadavky normy STN EN 50539-11
Trieda ETIM EC000941
Náhradný modul SLP-PV750Y V/0
Colná nomenklatúra 85354000
EAN 8595090560371

Súbory na stiahnutie

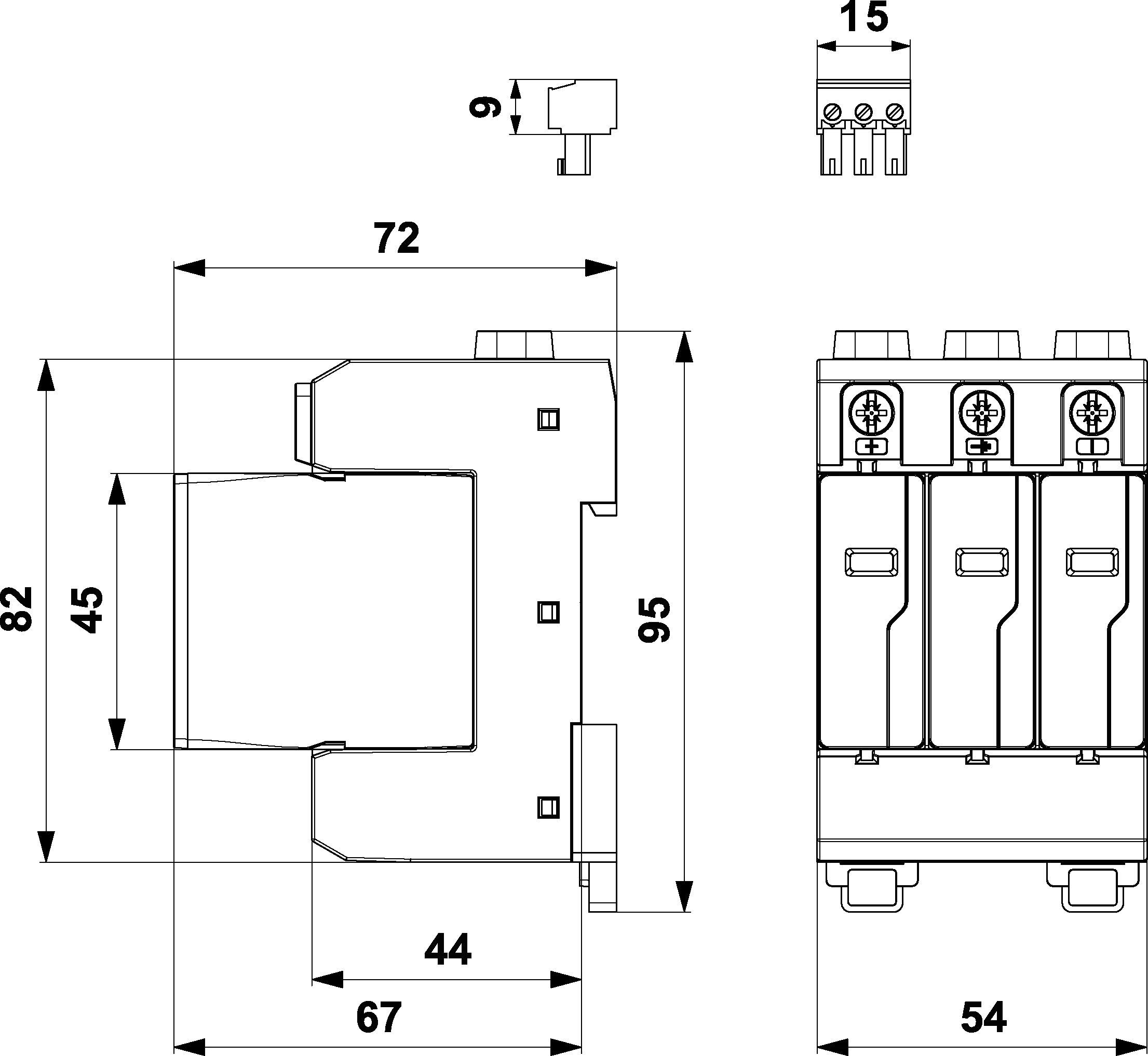

  • Rozmery produktu

  • Schéma zapojenia

Náhradný modul
