SLP-440 V/3 S

Objednávacie číslo: A01913

vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu, diaľková signalizácia poruchy

  • trojpólový varistorový zvodič prepätia
  • určený k inštalácii do rozvodov nn, predovšetkým do podružných rozvádzačov pro systémy 400/690 V AC TN-C alebo TN-S bez nulového vodiča, eventuálne pre IT systém 400 V AC
  • k ochrane rozvodov a zariadenie proti účinkom indukovaného prepätia pri údere blesku a proti spinaciemu prepätiu

Technické parametre

Názov parametra Hodnota parametra
Typ SPD T2
Montáž lišta DIN 35 mm
Najvyššie trvalé prevádzkové napätie Uc 440,00 V AC
Najvyššie trvalé prevádzkové napätie Uc 585,00 V DC
Typ siete TN
Maximálne predistenie 125 A gL/gG
Menovitý skratový prúd ISCCR 25,0 kA
Menovitý výbojový prúd (8/20 µs) In 20,00 kA
Maximálny výbojový prúd (8/20 µs) Imax 40,00 kA
Napäťová ochranná hladina Up 1,90 kV
Napäťová ochranná hladina pri 5 kA Up 1,50 kV
Doba odozvy ta 25 ns
Prierez pripojovaných vodičov pevný (min) 1,00 mm2
Prierez pripojovaných vodičov pevný (max) 35,00 mm2
Prierez pripojovaných vodičov lanový (min) 1,00 mm2
Prierez pripojovaných vodičov lanový (max) 25,00 mm2
Prierez pripojovaných vodičov diaľkovej signalizácie pevný (max) 1,5 mm2
Prierez pripojovaných vodičov diaľkovej signalizácie lanový (max) 1,5 mm2
Signalizácia poruchy červené sfarbenie indikačného poľa
Diaľková signalizácia bezpotenciálový prepínací kontakt
Kontakty diaľkovej signalizácie 250V/0,5A AC,250V/0,1A DC
Stupeň kritia IP 20
Rozsah provozných teplôt (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Spĺňa požiadavky normy STN EN 61643-11:2013-08
Trieda ETIM EC000941
Náhradný modul SLP-440 V/0
Colná nomenklatúra 85363030
EAN 8595090519133

Súbory na stiahnutie

  • Rozmery produktu

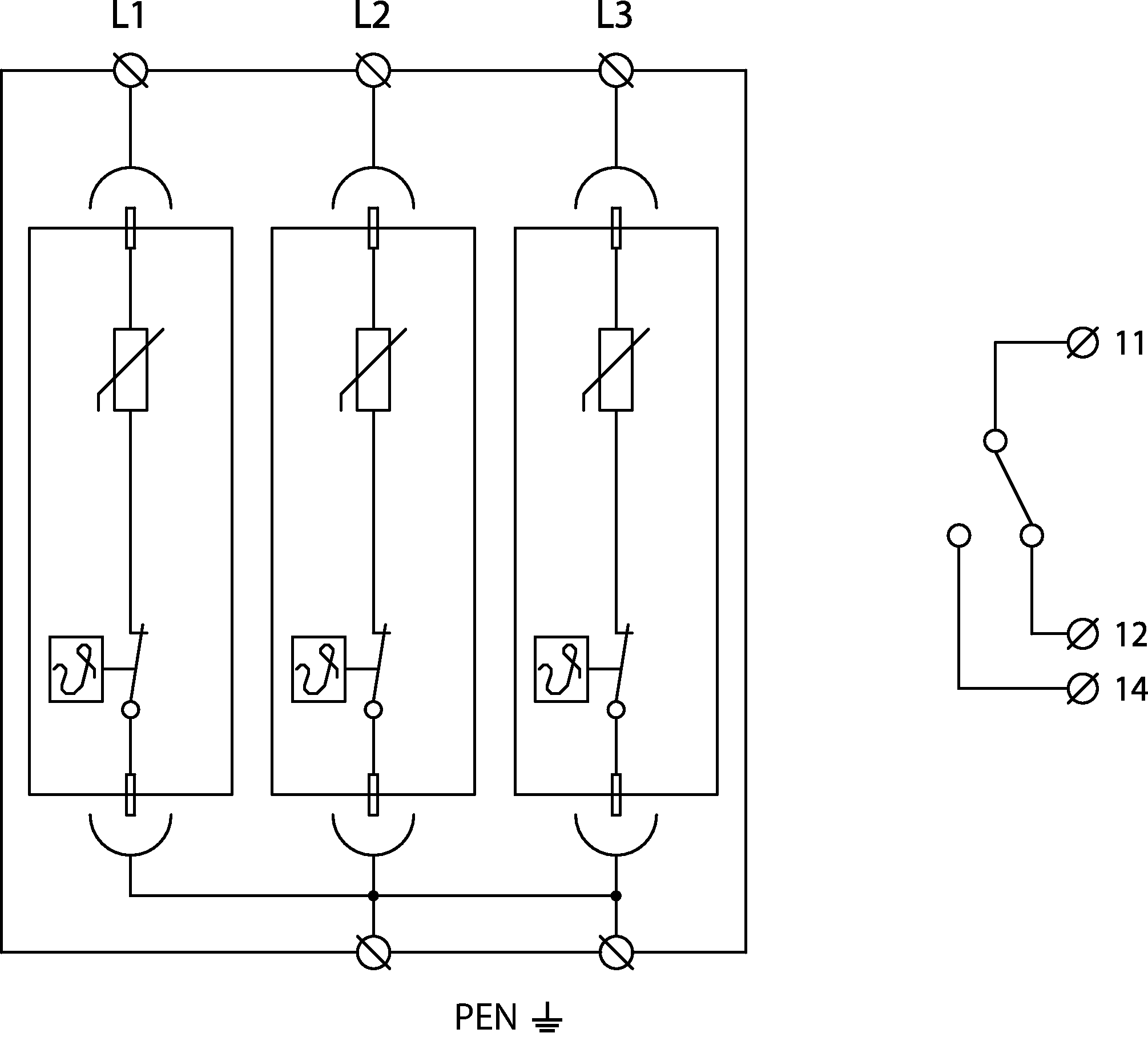

  • Schéma zapojenia
