Do LSA+ lišt (CLSA)
CLSA-ISDN
Objednávacie číslo: A05174
pre lišty LSA-PLUS rozpojovacie
- dvojstupňová prepäťová ochrana dvojžilových ISDN liniek
- inštalácia tesne pred chránené zariadenie
- k ochrane rozhraní telekomunikačných systémov pred pulzným prepätím
- proti pozdĺžnemu prepätiu (žíla–ochranná zem) hrubá ochrana a proti priečnemu prepätiu (žíla – žíla) hrubá i jemná prepäťová ochrana
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | C2,C3 | |
| Umiestnenie SPD | ST 2+3 | |
| Montáž | LSA rozpojovacie lišta | |
| Najvyššie trvalé prevádzkové napätie | Uc | 85,00 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 120,00 V DC |
| Menovitý zaťažovací prúd pri 25°C | IL | 0,500 A |
| Sériový odpor na žilu | R | 1,60 Ω |
| C2 menovitý výbojový prúd (8/20 µs) na žilu | In | 5,00 kA |
| C2 celkový výbojový prúd (8/20 µs) žily-PE | ITotal | 10,00 kA |
| C2 ochranná hladina napätia mód žila-PE pri In | Up | 400 V |
| C2 ochranná hladina napätia mód žila-žila pri In | Up | 220 V |
| C3 ochranná hladina napätia mód žila-PE pri 1 kV/µs | Up | 350 V |
| C3 ochranná hladina napätia mód žila-žila pri 1 kV/µs | Up | 170 V |
| Doba odozvy žila-žila | ta | 1 ns |
| Doba odozvy žila-PE | ta | 100 ns |
| Pripojenie (vstup-výstup) | LSA rozpojovacie lišta | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 70 °C | |
| Spĺňa požiadavky normy | STN EN 61643-21+A1,A2 | |
| Trieda ETIM | EC001625 | |
| Príslušenstvo | hrebienková uzemňovacia lišta | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090551744 |
Súbory na stiahnutie
-
Rozmery produktu
-

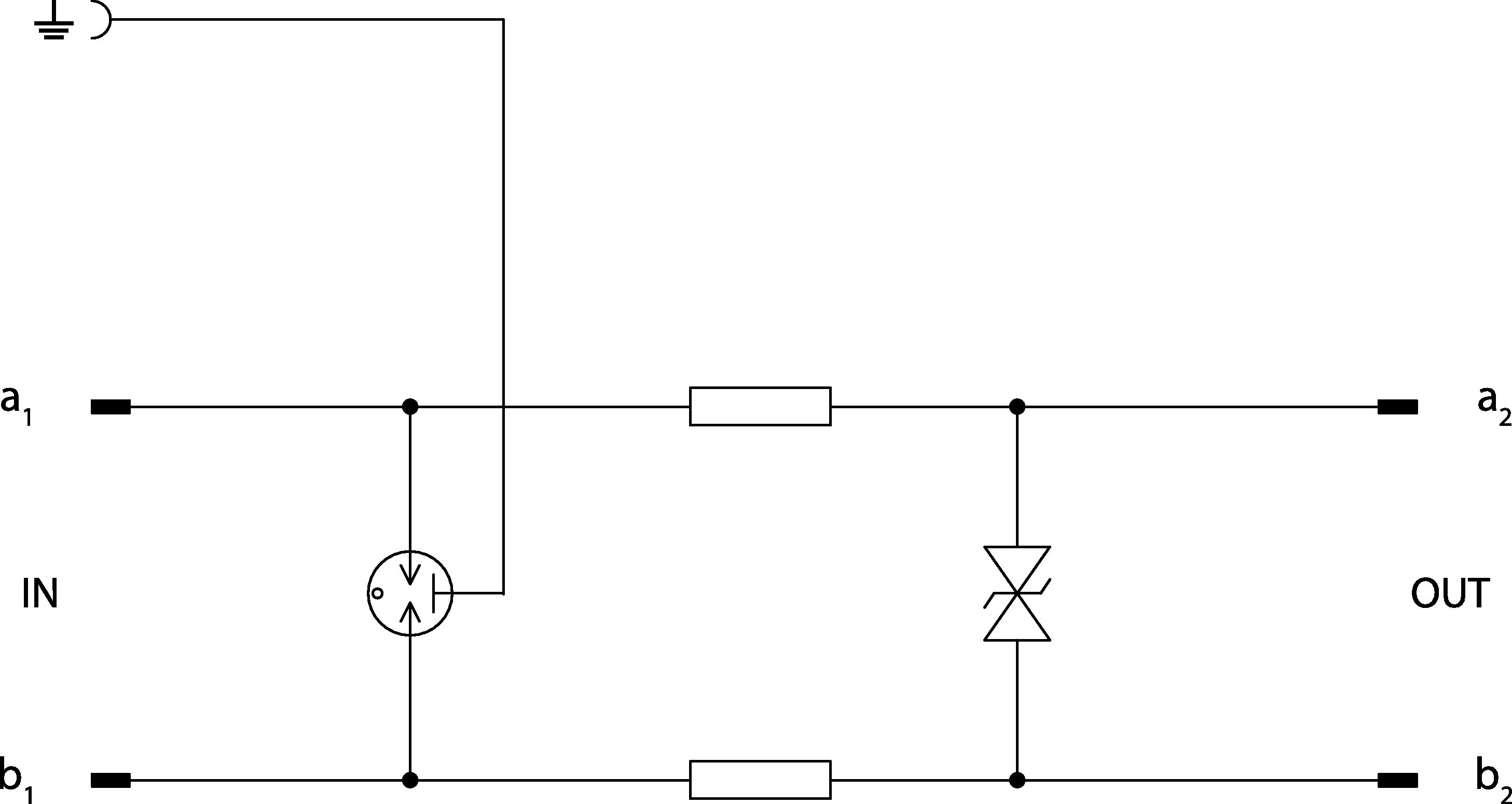

Schéma zapojenia
