Varistorové
SLP-PV170 V/U
Objednávacie číslo: A03662
vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu
- varistorový zvodič prepätia v zapojení 'U'
- k ochrane fotovoltických inštalácii, tam kde je dodržana dostatočná vzdialenosť alebo nie je použitá LPS
- voľba maximálneho prevádzkového napätia SPD: UCPV ≥ 1,2 × UOC STC
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | PV T2 | |
| Montáž | lišta DIN 35 mm | |
| Najvyššie trvalé prevádzkové napätie mód 1/2 zapojenie I | UCPV | 340,00 V DC |
| Najvyššie trvalé prevádzkové napätie mód 1/3, 2/3 | UCPV | 170,00 V DC |
| Menovitý skratový prúd | ISCPV | 1 000 A DC |
| Menovitý výbojový prúd (8/20 µs) | In | 15,00 kA |
| Maximálny výbojový prúd (8/20 µs) | Imax | 40,00 kA |
| Napäťová ochranná hladina mód 1/2 | Up | 1,20 kV |
| Napäťová ochranná hladina mód 1/3, 2/3 | Up | 0,60 kV |
| Doba odozvy | ta | 25 ns |
| Prierez pripojovaných vodičov pevný (min) | 1,00 mm2 | |
| Prierez pripojovaných vodičov pevný (max) | 35,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min) | 1,00 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 25,00 mm2 | |
| Signalizácia poruchy | červené sfarbenie indikačného poľa | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Spĺňa požiadavky normy | STN EN 50539-11 | |
| Trieda ETIM | EC000941 | |
| Náhradný modul | SLP-PV170U V/0 | |
| Colná nomenklatúra | 85363030 | |
| EAN | 8595090536628 |
Súbory na stiahnutie
-

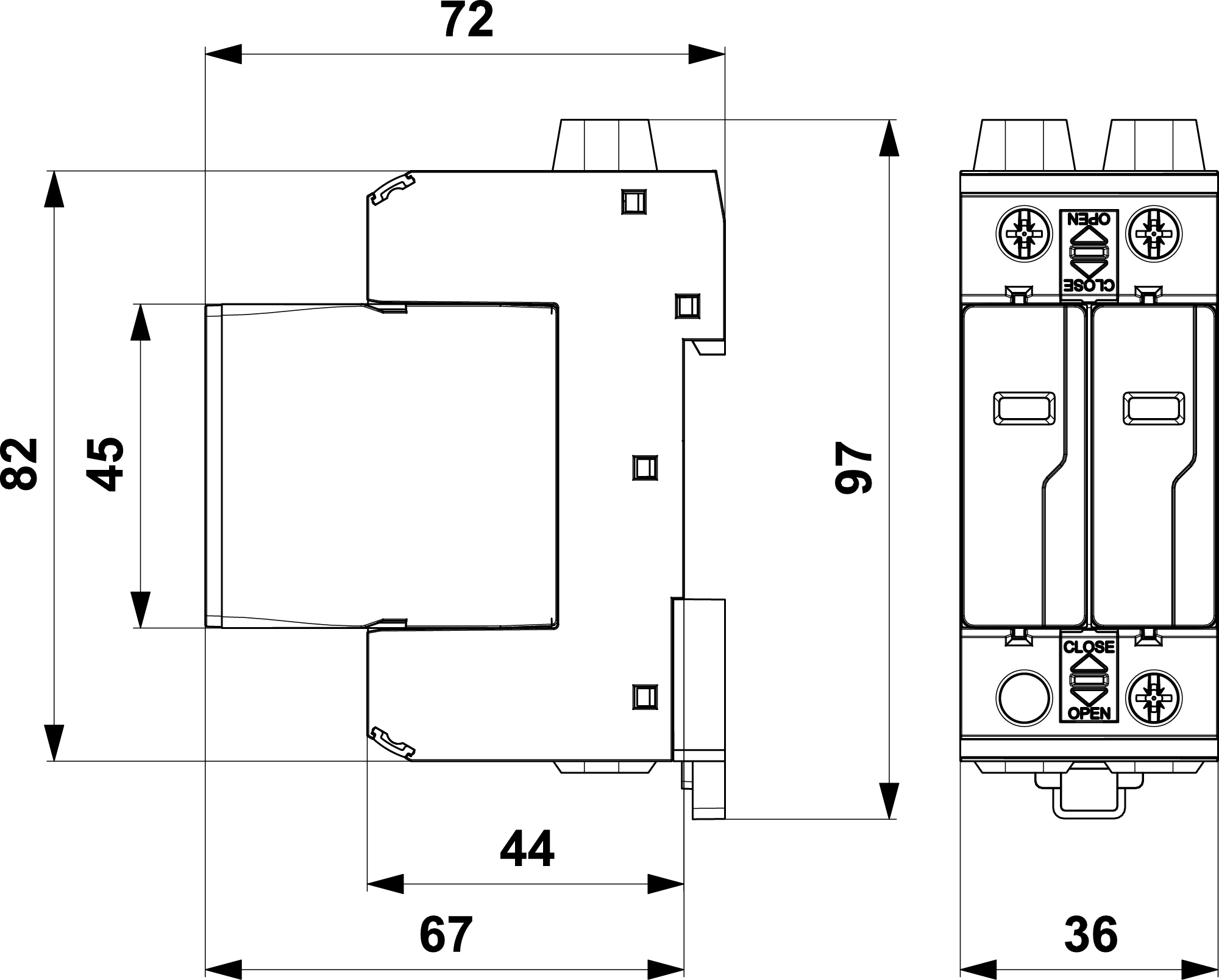

Rozmery produktu
-

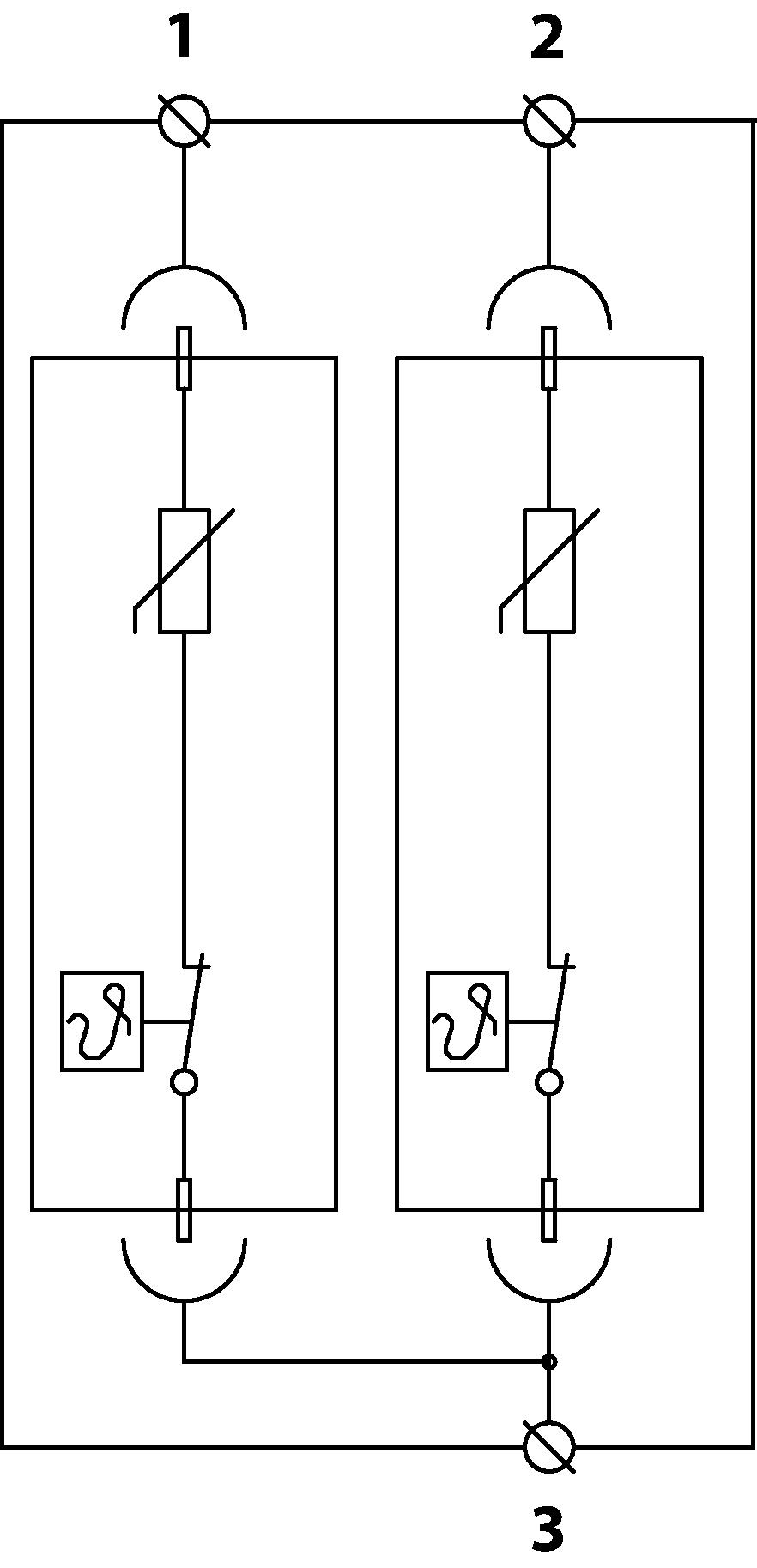

Schéma zapojenia
