SAT-OVERDRIVE F6
Objednávacie číslo: A01895
optická signalizácia poruchy
- zásuvkový adaptér s integrovanou prepäťovou ochranou nn, odrušovacím vf filtrom a s prepäťovou ochranou anténního svodu od parabolické antény
- k ochrane satelitných prijímačov pred pulzným prepätím a vf rušením
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | T3 | |
| Typ siete | TN | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Spĺňa požiadavky normy | STN EN 61643-21+A1,A2, STN EN 61643-11:2013-08 | |
| Trieda ETIM | EC000942 | |
| Montáž | zásuvkový adaptér | |
| Menovité napätie | Un | 230 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 275,00 V AC |
| Menovitý zaťažovací prúd pri 25°C | IL | 6,000 A |
| Maximálne predistenie | 16 A gL/gG nebo C 16 A | |
| Útlm filtra pri 1MHz nesymetrický (50 ?/50 ?) | 30 dB | |
| Menovitý výbojový prúd (8/20 µs) L-N | In | 2,00 kA |
| Menovitý výbojový prúd (8/20 µs) N-PE | In | 2,00 kA |
| Skúšobné napätie L-N | Uoc | 4,0 kV |
| Skúšobné napätie N-PE | Uoc | 4,0 kV |
| Napäťová ochranná hladina mód L-N | Up | 1,20 kV |
| Napäťová ochranná hladina mód L-PE | Up | 1,40 kV |
| Napäťová ochranná hladina mód N-PE | Up | 1,40 kV |
| Doba odozvy L-N | ta | 25 ns |
| Doba odozvy N-PE | ta | 100 ns |
| Signalizácia poruchy | červená kontrolka | |
| Najvyššie trvalé prevádzkové napätie | Uc | 50,00 V DC |
| Hraničná frekvencia žila-žila | f | 2 150,00 MHz |
| Impedancia | Z | 75 Ω |
| Průchozí útlm | 1,80 dB | |
| C2 menovitý výbojový prúd (8/20 µs) žila-PE | In | 5,00 kA |
| C2 menovitý výbojový prúd (8/20 µs) na na žilu | In | 5,00 kA |
| C2 ochranná hladina napätia mód žila-PE pri In | Up | 650 V |
| C2 ochranná hladina napätia mód žila-žila pri In | Up | 650 V |
| C3 ochranná hladina napätia mód žila-žila pri 1 kV/µs | Up | 600 V |
| ochranná hladina napätia mód žila-PE pri 1 kV/µs | Up | 600 V |
| Doba odozvy žila-žila | ta | 100 ns |
| Doba odozvy žila-PE | ta | 100 ns |
| Pripojenie (vstup-výstup) | female F 75/female F 75 | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090518952 |
Súbory na stiahnutie
-

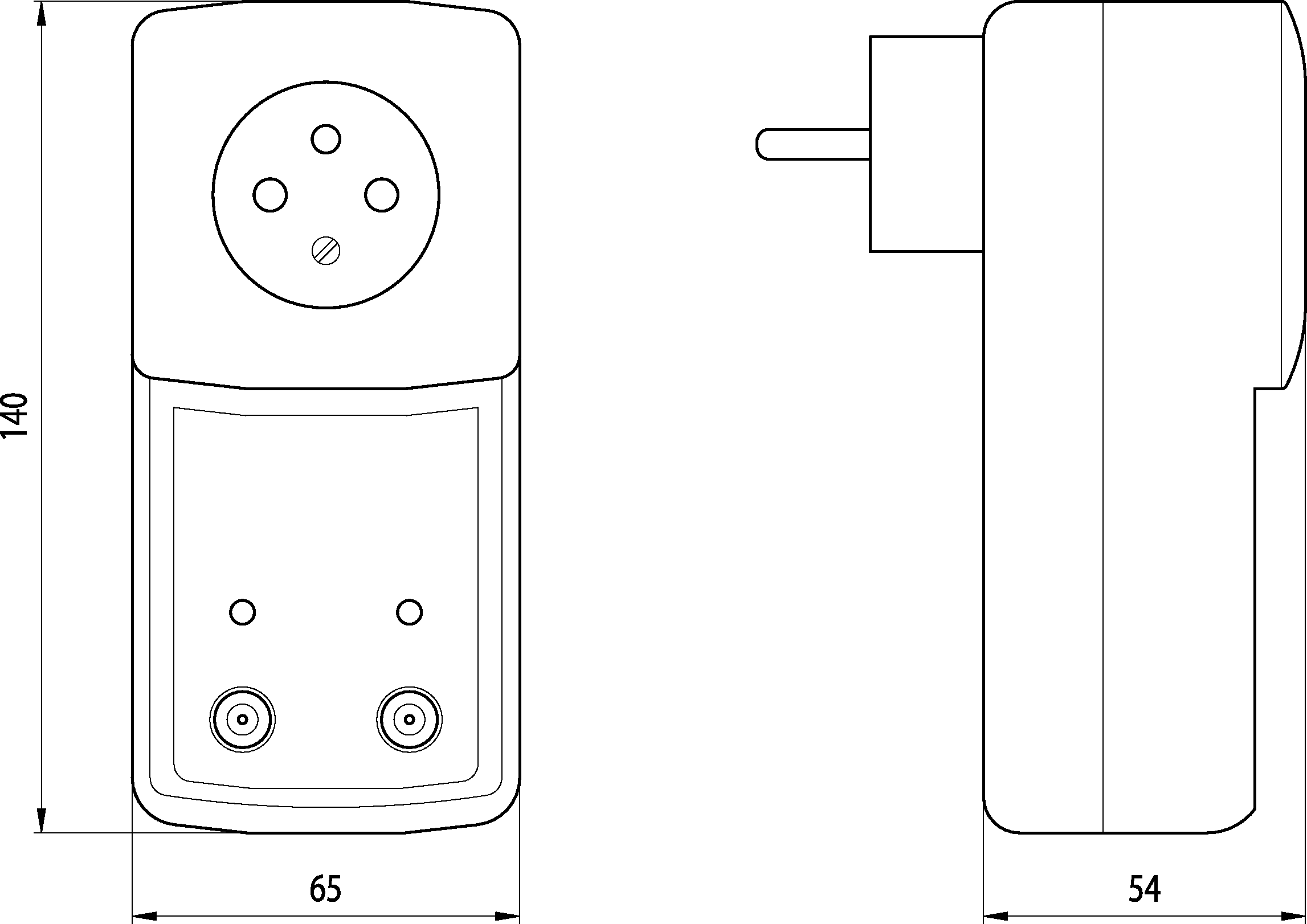

Rozmery produktu
