Varistorové

FLP-PV550 V/U

Objednávacie číslo: A06145

vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu

  • varistorový zvodič bleskových prúdov zapojený do 'U'
  • k ochrane fotovoltických inštalácií predovšetkým na streche, tam kde nieje dodržaná dostatočná vzdialenosť (pripojenie k LPS)
  • Voľba maximálneho prevádzkového napätia SPD: UCPV ≥ 1,2 × UOC STC

Technické parametre

Názov parametra Hodnota parametra
Typ SPD PV T1, PV T2
Montáž lišta DIN 35 mm
Najvyššie trvalé prevádzkové napätie mód 1/2 zapojenie I UCPV 1 120,00 V DC
Najvyššie trvalé prevádzkové napätie mód 1/3, 2/3 UCPV 560,00 V DC
Menovitý skratový prúd ISCPV 1 000 A DC
Celkový výbojový prúd (10/350 µs) ITotal(10/350) 25,00 kA
Impulzný výbojový prúd (10/350 µs) Iimp 12,50 kA
Menovitý výbojový prúd (8/20 µs) In 30,00 kA
Maximálny výbojový prúd (8/20 µs) Imax 60,00 kA
Napäťová ochranná hladina mód 1/2 Up 4,80 kV
Napäťová ochranná hladina mód 1/3, 2/3 Up 2,40 kV
Doba odozvy ta 25 ns
Prierez pripojovaných vodičov pevný (min) 1,00 mm2
Prierez pripojovaných vodičov pevný (max) 35,00 mm2
Prierez pripojovaných vodičov lanový (min) 1,00 mm2
Prierez pripojovaných vodičov lanový (max) 25,00 mm2
Signalizácia poruchy červené sfarbenie indikačného poľa
Stupeň kritia IP 20
Rozsah provozných teplôt (min/max) -40 / 80 °C
Spĺňa požiadavky normy STN EN 50539-11
Trieda ETIM EC001457
Náhradný modul FLP-PV275U V/0
Colná nomenklatúra 85363090
EAN 8595090561453

Súbory na stiahnutie

  • Rozmery produktu

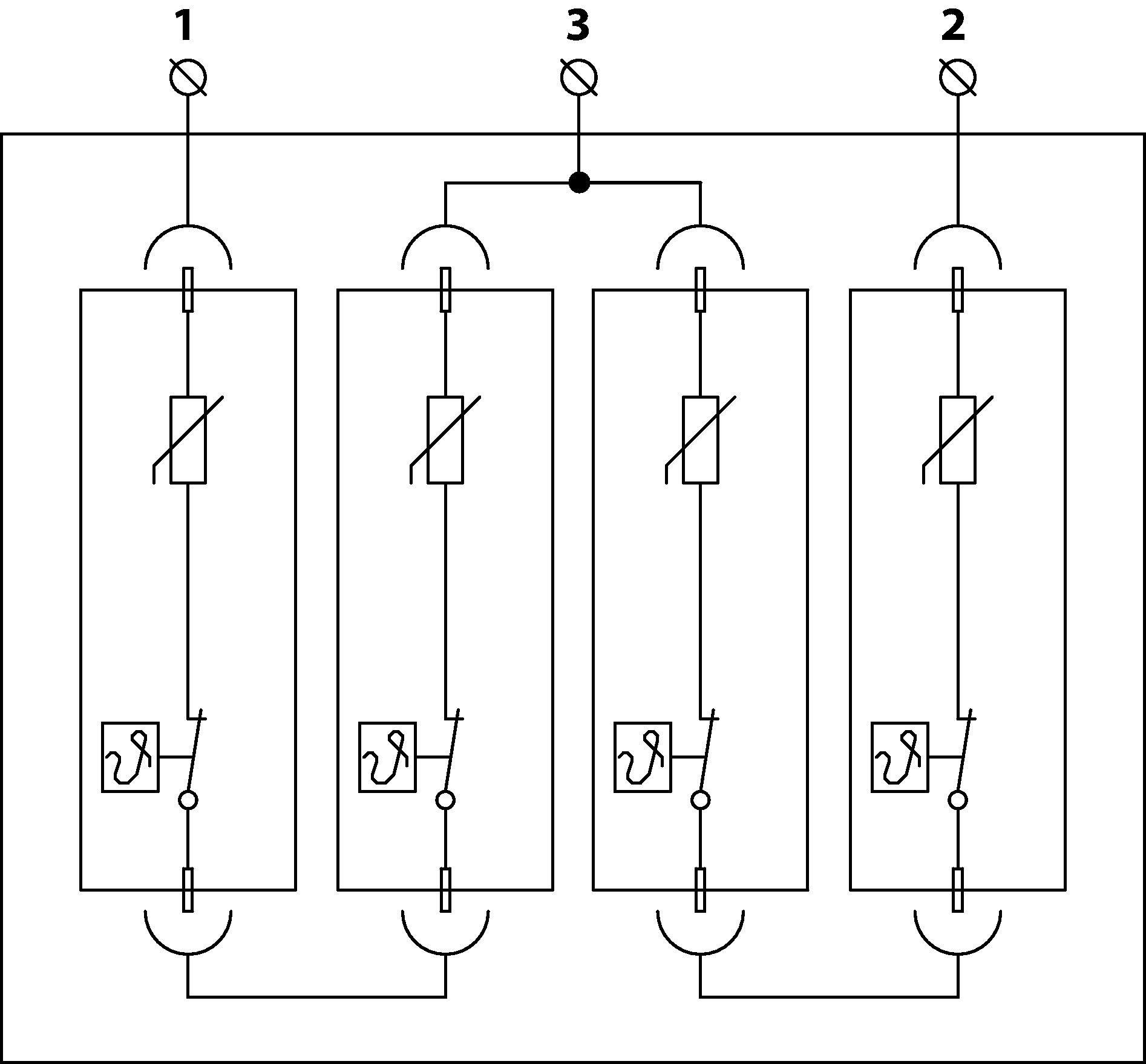

  • Schéma zapojenia
