Varistorové

FLP-12,5-075-VH/1S

Objednací číslo: A04169

vyjímatelný modul, optická signalizace poruchy, dálková signalizace poruchy

  • varistorový svodič bleskových proudů
  • k instalaci do rozvodů nn na rozhraní zón LPZ 0–LPZ 1 a vyšších
  • k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí
  • v prodeji od 1.7.2022

Technické parametry

Název parametru Hodnota parametru
Typ SPD T1,T2
Montáž lišta DIN 35 mm
Jmenovité napětí 48÷60 V AC/DC
Nejvyšší trvalé provozní napětí Uc 75,00 V AC
Nejvyšší trvalé provozní napětí Uc 75,00 V DC
Typ sítě TN
Maximální předjištění 160 A gL/gG
Jmenovitý zkratový proud ISCCR 25,0 kA
Impulsní výbojový proud (10/350 µs) Iimp 12,50 kA
Jmenovitý výbojový proud (8/20 µs) In 20,00 kA
Maximální výbojový proud (8/20 µs) Imax 40,00 kA
Napěťová ochranná hladina Up 0,45 kV
Doba odezvy ta 25 ns
Průřez připojovaných vodičů pevný (min) 1,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 1,00 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy červené zbarvení indikačního pole
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000381
Náhradní modul FLP-12,5-075-VH/0
Celní nomenklatura 85363030
EAN 8595090541691

Soubory ke stažení

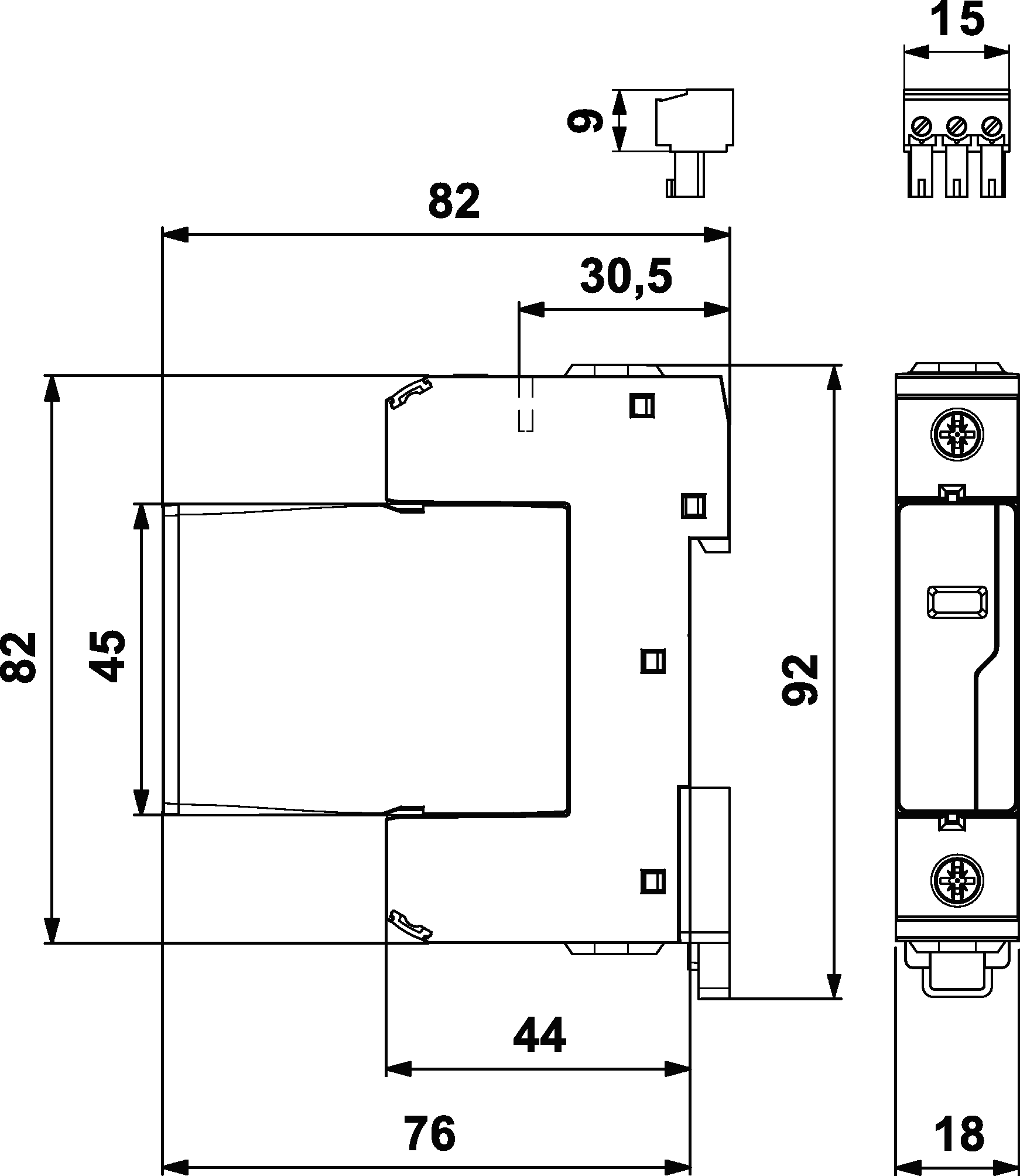

  • Rozměry
    produktu

  • Schéma
    zapojení
