Napájení (DP a DMP) - výměnné
DP-048-V/1-F16
Objednací číslo: A05666
vyjímatelný modul, optická signalizace poruchy,střední vodič od ochranné země oddělen pomocí bleskojistky
- přepěťová ochrana pro univerzální použití k ochraně všech druhů elektrických a elektronických zařízení nn proti pulsnímu přepětí
- instalace do rozvodů malého napětí v blízkosti chráněného zařízení
- k ochraně zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T3, C2 | |
| Umístění SPD | ST 2 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 48 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 60,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 60,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 16,000 A |
| Maximální předjištění | 16 A gL/gG nebo B 16 A | |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 2,00 kA |
| Zkušební napětí L+ - L- | 4,0 kV | |
| Zkušební napětí L+(L-)-PE | 4,0 kV | |
| Zkušební napětí M-PE | 4,0 kV | |
| Napěťová ochranná hladina L+ - L- | 0,37 kV | |
| Napěťová ochranná hladina L+(L-)-PE | 0,75 kV | |
| Napěťová ochranná hladina M-PE | 0,75 kV | |
| C2 ochranná hladina napětí mód M-PE při In | 750,00 V | |
| C2 ochranná hladina napětí mód žíla-PE při In | Up | 750 V |
| C2 ochranná hladina napětí mód žíla-žíla při In | Up | 370 V |
| Doba odezvy L+ - L- | 25 ns | |
| Doba odezvy L+(L-)-PE | 100 ns | |
| Doba odezvy M-PE | 100 ns | |
| Připojení (vstup - výstup) | svorky - svorky | |
| Průřez připojovaných vodičů pevný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 2,50 mm2 | |
| Signalizace poruchy | červená kontrolka | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000942 | |
| Náhradní modul | DP-048-V/1-0 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090556664 |
Soubory ke stažení
-

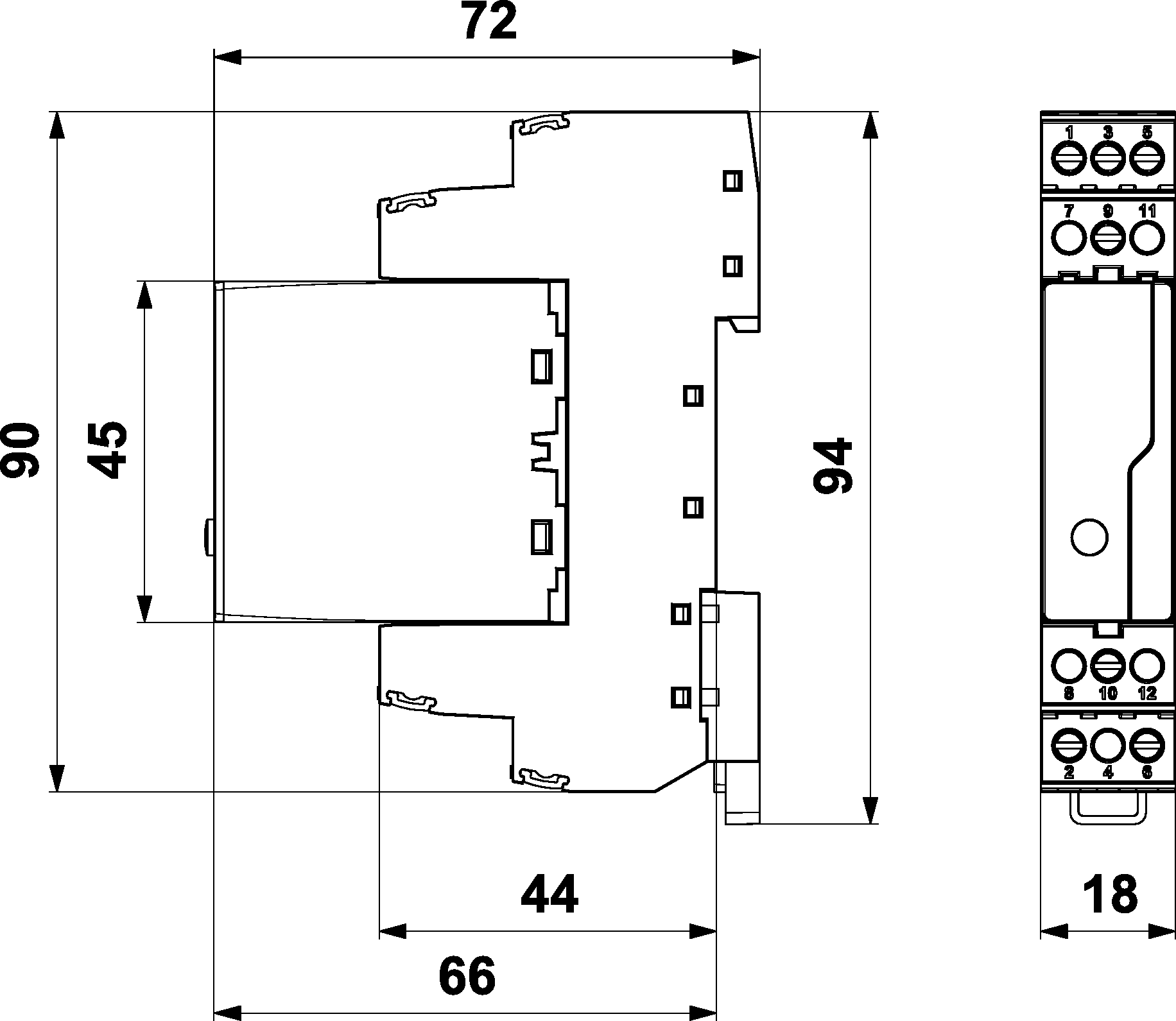

Rozměry
produktu
-

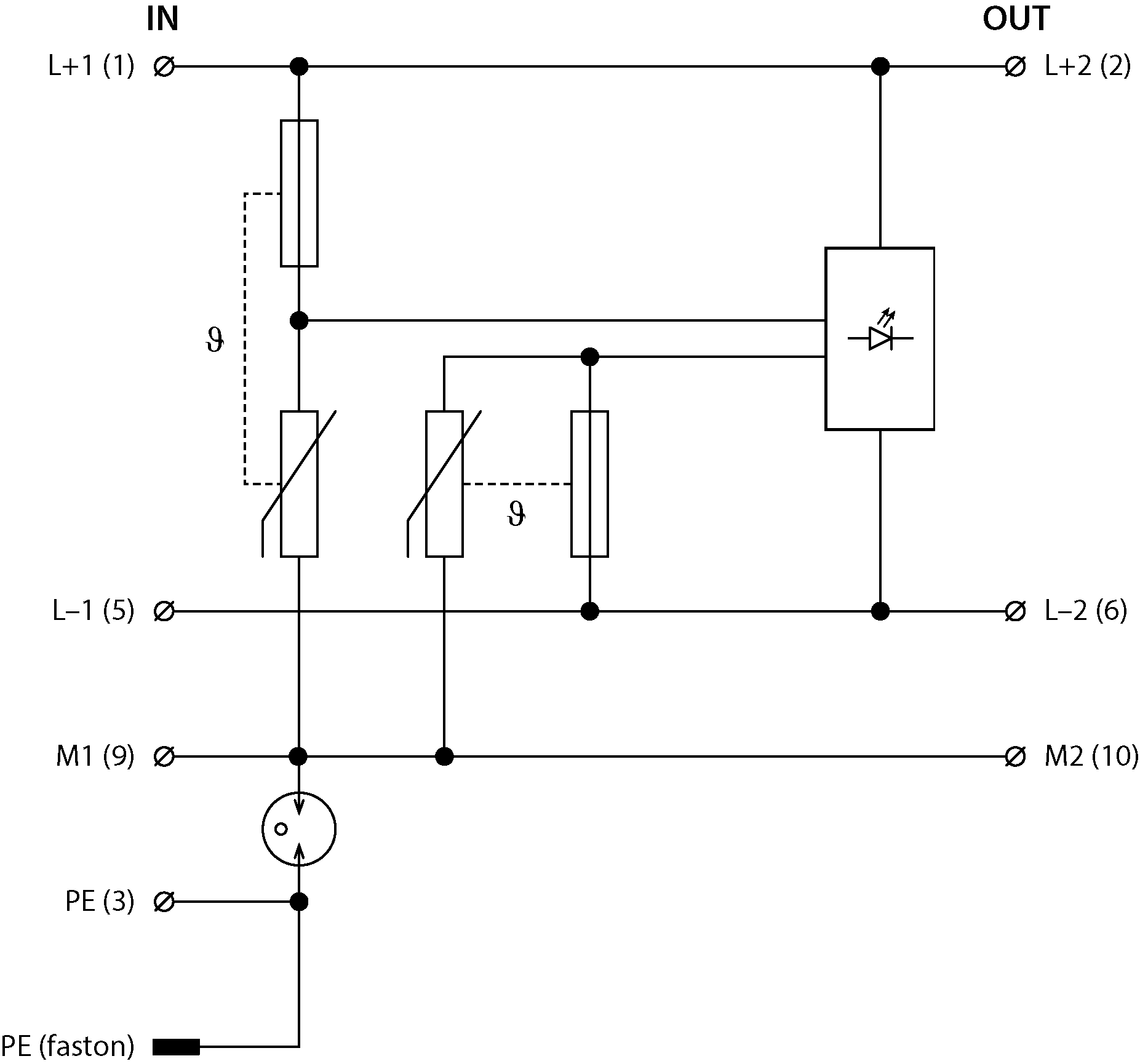

Schéma
zapojení
