Varistorové

SLP-600 V/3 S

Objednací číslo: A06305

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy

  • třípólový varistorový svodič přepětí
  • instalace do rozvodů nn, především do podružných rozvaděčů v systému TN, IT
  • k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí, vhodný pro ochranu zařízení větrných elektráren a měničů
  • volitelná dálková signalizace stavu

Technické parametry

Název parametru Hodnota parametru
Typ SPD T2
Montáž lišta DIN 35 mm
Jmenovité napětí 230,00–690,00 V AC
Nejvyšší trvalé provozní napětí Uc 760,00 V AC
Maximální pracovní napětí varistoru 880 V AC
Typ sítě TN
Maximální předjištění 100 A gL/gG
Jmenovitý zkratový proud ISCCR 25,0 kA
Jmenovitý výbojový proud (8/20 µs) In 15,00 kA
Maximální výbojový proud (8/20 µs) Imax 40,00 kA
Napěťová ochranná hladina Up 3,20 kV
Napěťová ochranná hladina při 5 kA Up 2,70 kV
Doba odezvy ta 25 ns
Průřez připojovaných vodičů pevný (min) 1,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 1,00 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy červené zbarvení indikačního pole
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000941
Náhradní modul SLP-600 V/0
Celní nomenklatura 85363030
EAN 8595090563051

Soubory ke stažení

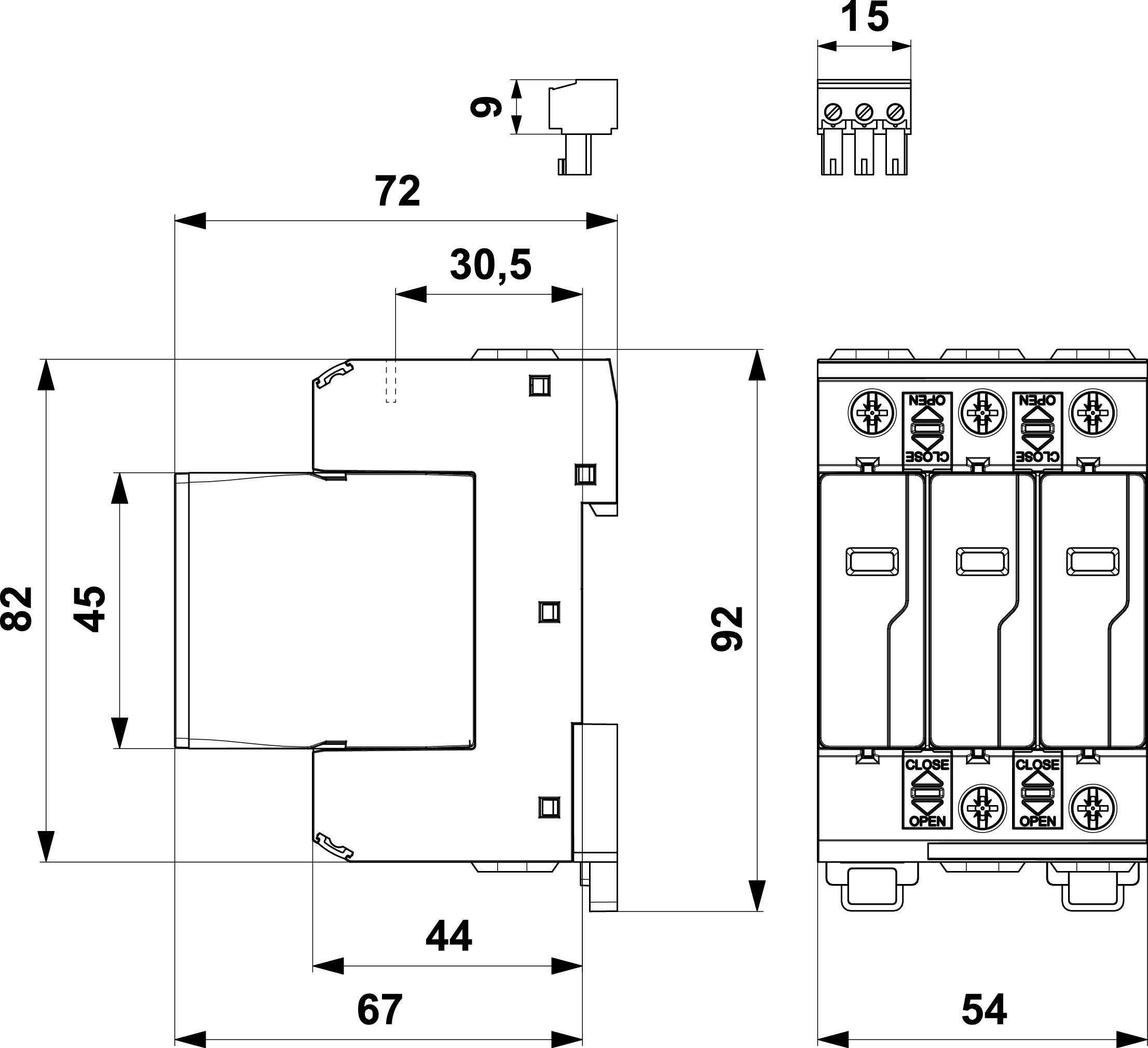

  • Rozměry
    produktu

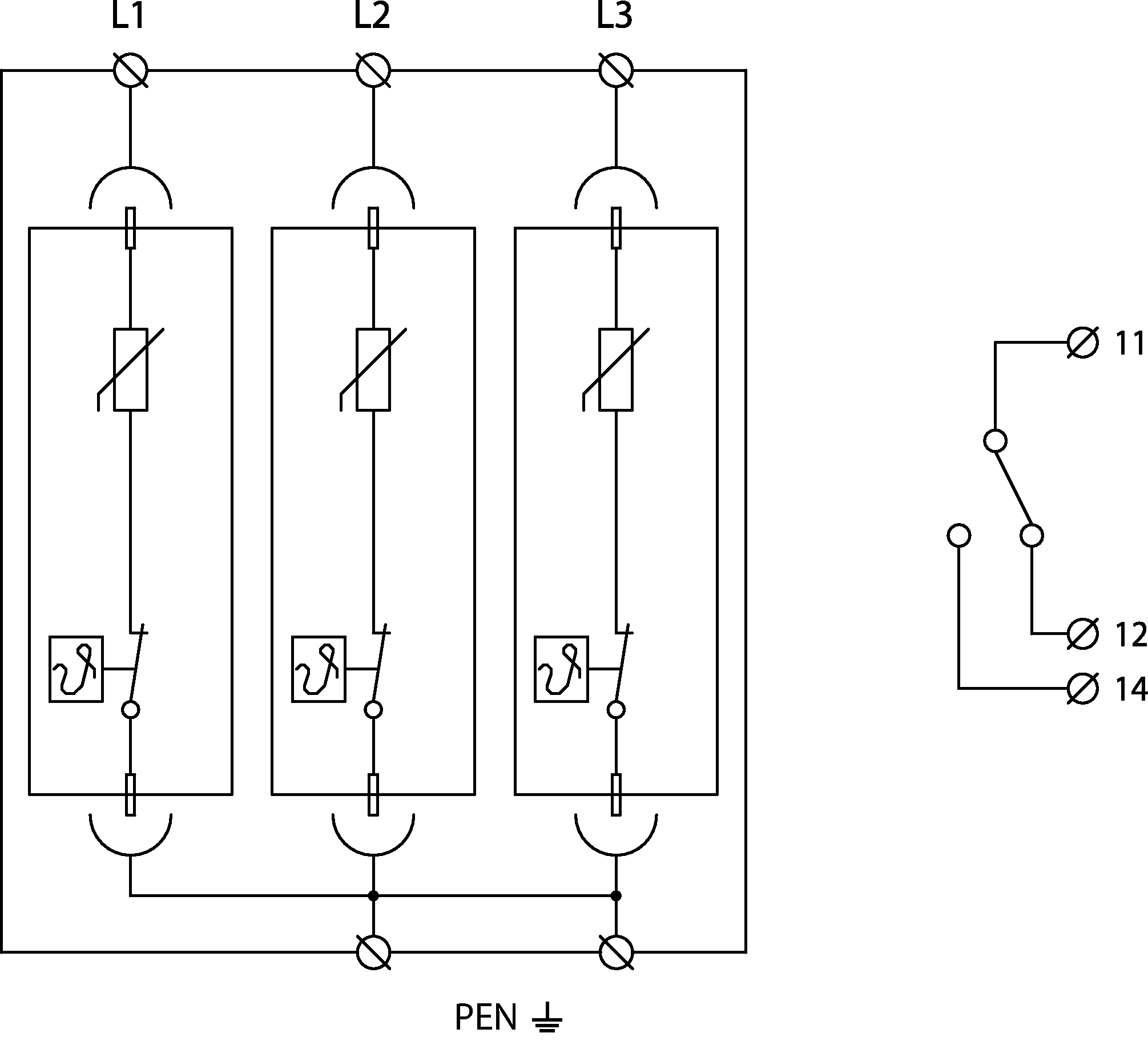

  • Schéma
    zapojení

Náhradní modul
