Jednostupňové (DS)
DS-D024-RS
Objednací číslo: A05153
D – supresorová dioda, šroubové svorky
- jemná jednostupňová přepěťová ochrana na lištu DIN
- instalace těsně před chráněné zařízení
- k ochraně sdělovacích, datových a jiných vedení před pulsním přepětím
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | C2 | |
| Umístění SPD | ST 3 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí | Uc | 20,60 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 29,10 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 16,000 A |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 0,30 kA |
| C2 ochranná hladina napětí mód žíla-PE při In | Up | 48 V |
| Doba odezvy žíla-PE | ta | 1 ns |
| Připojení (vstup - výstup) | svorky - svorky | |
| Průřez připojovaných vodičů pevný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 2,50 mm2 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC000943 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090551539 |
Soubory ke stažení
-

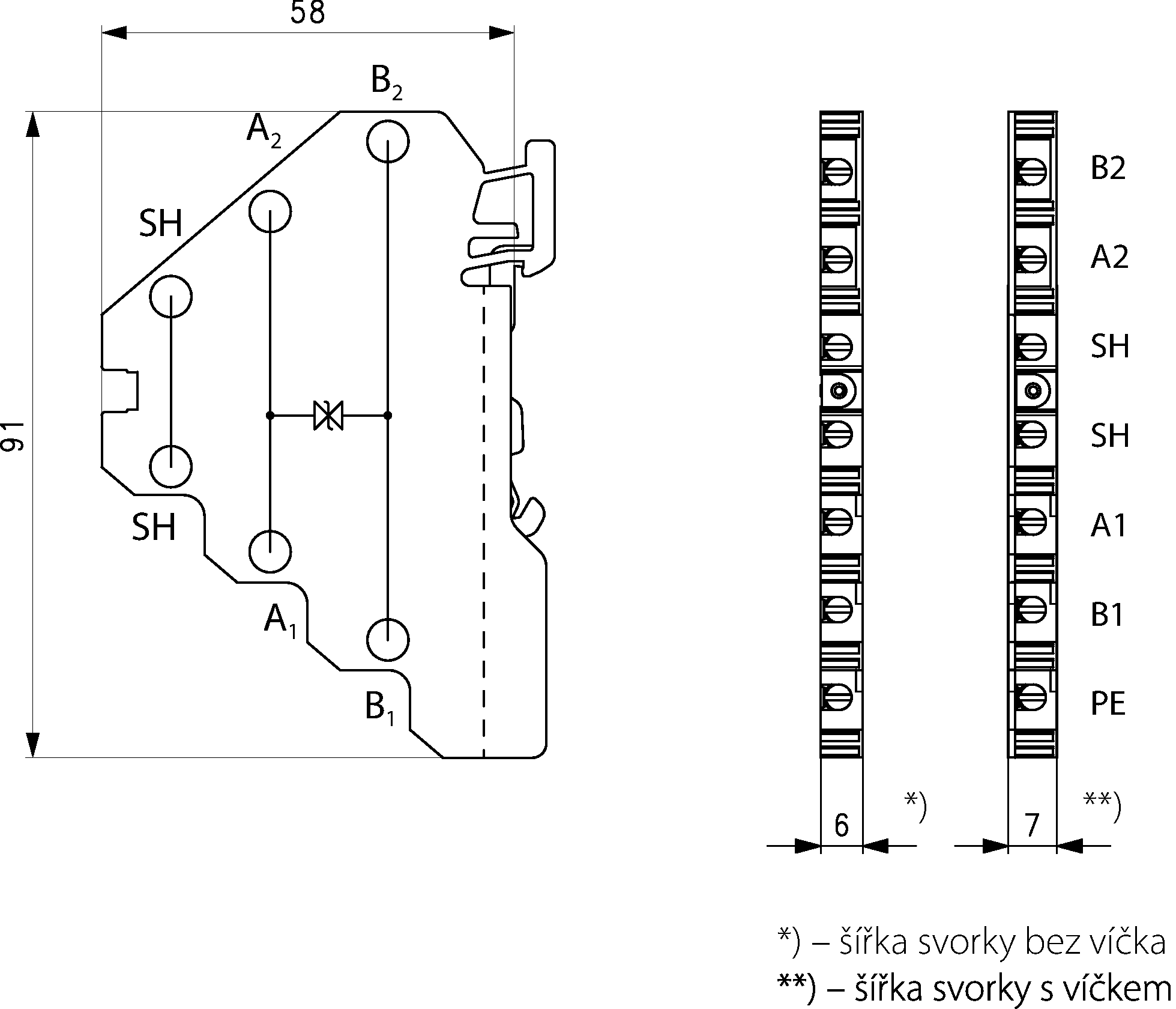

Rozměry
produktu
-

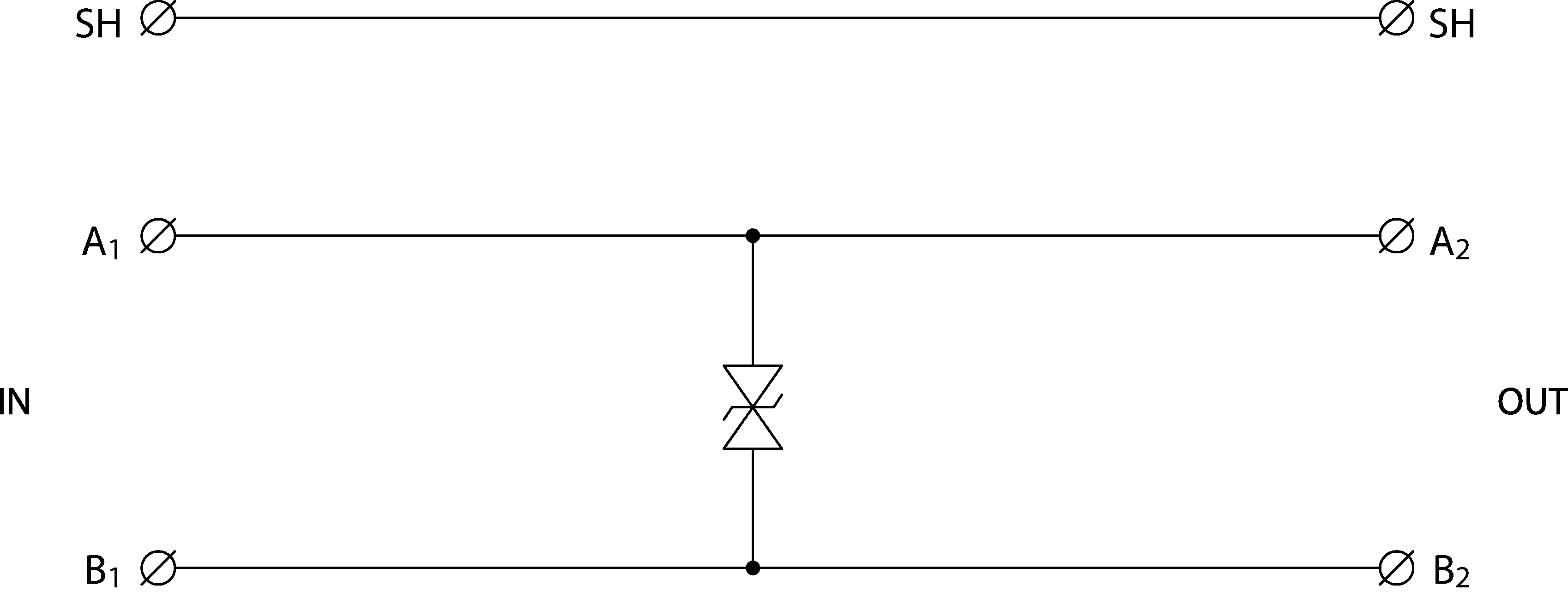

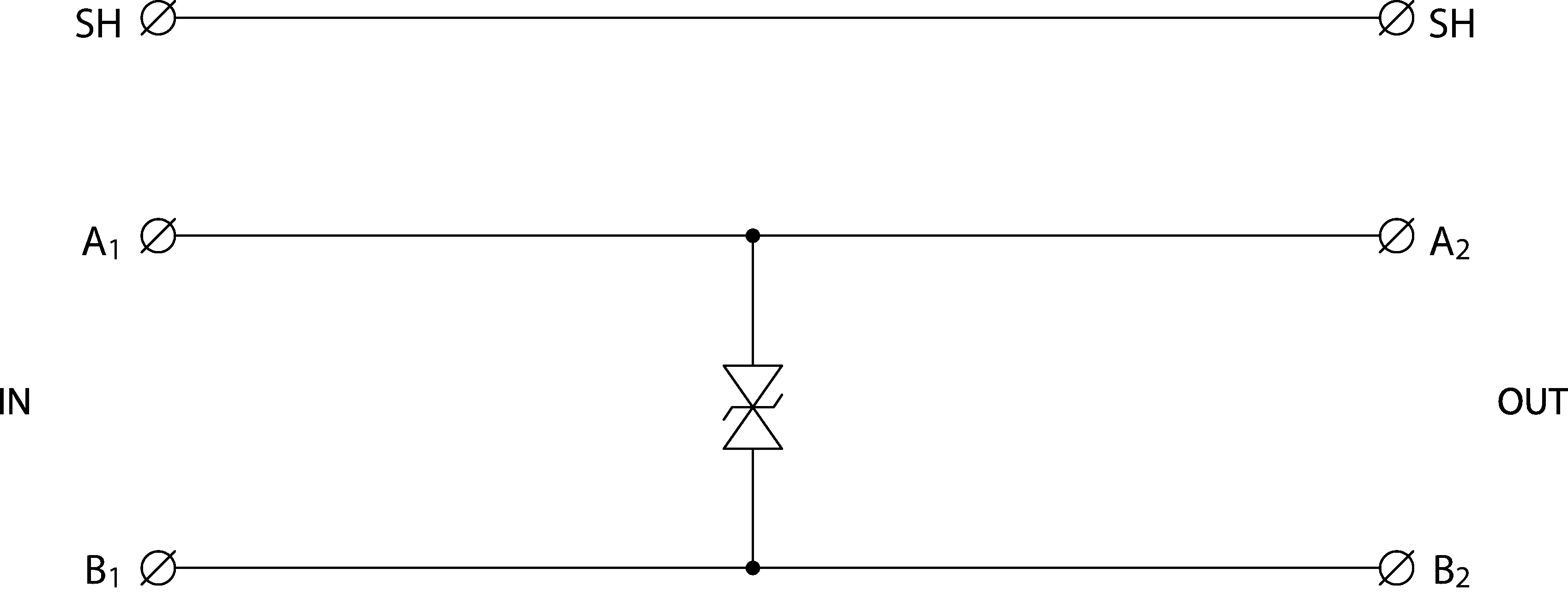

Schéma
zapojení
