DL-RS DD9
Objednací číslo: A00968
konektory DSUB 9
- jemná přepěťová ochrana
- k ochraně sériových rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, RS-232, před pulsním přepětím
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | C1, C3 | |
| Umístění SPD | ST 3 | |
| Nejvyšší trvalé provozní napětí | Uc | 12,70 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 18,00 V DC |
| Mezní frekvence žíla-žíla | f | 55,00 MHz |
| C1 jmenovitý výbojový proud (8/20 µs) na žílu | In | 150 A |
| C1 ochranná hladina napětí mód žíla-žíla při In | Up | 65 V |
| C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs | Up | 980 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 50 V |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-PE | ta | 100 ns |
| Připojení (vstup - výstup) | female DSUB 9 - male DSUB 9 | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC000943 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090509684 |
Soubory ke stažení
-

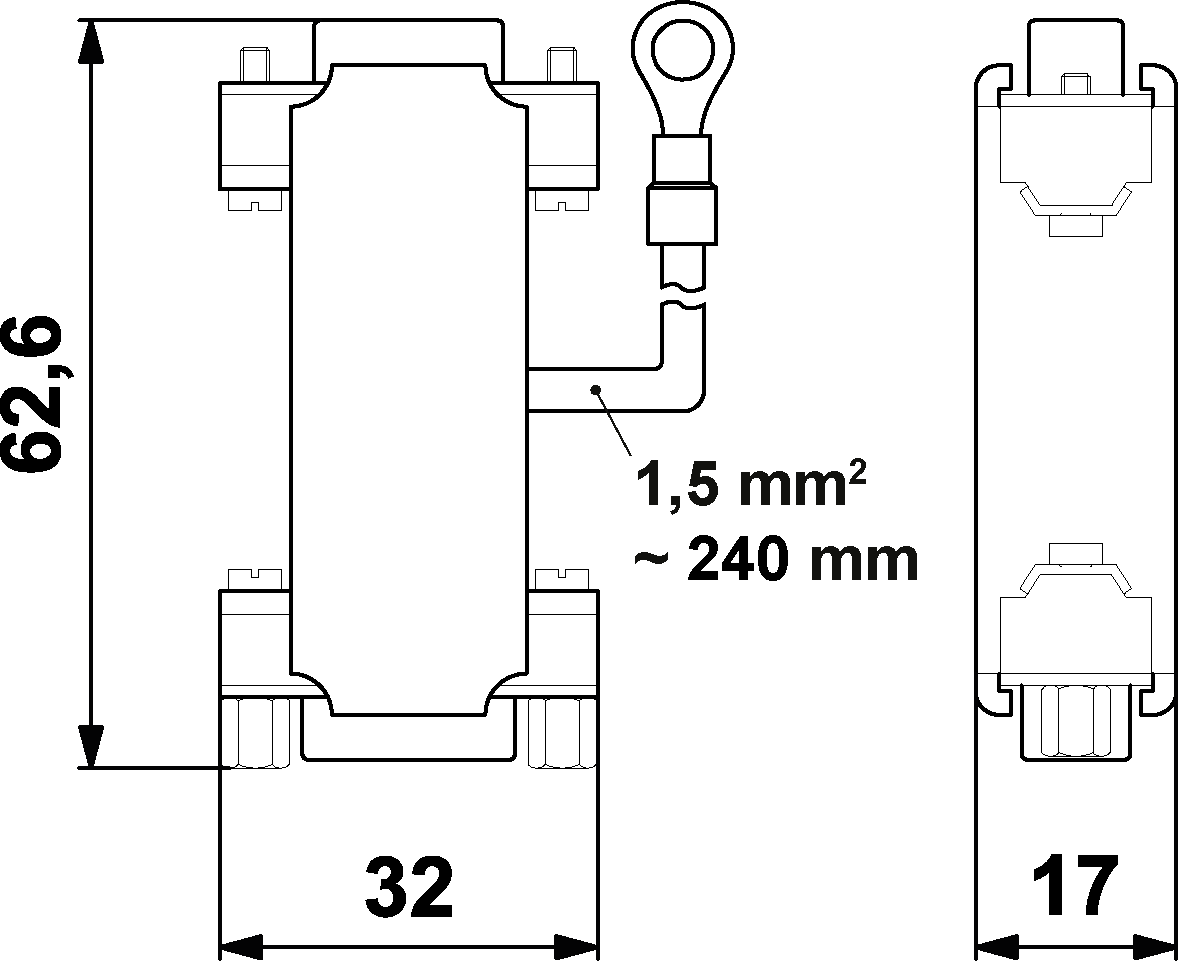

Rozměry
produktu
-

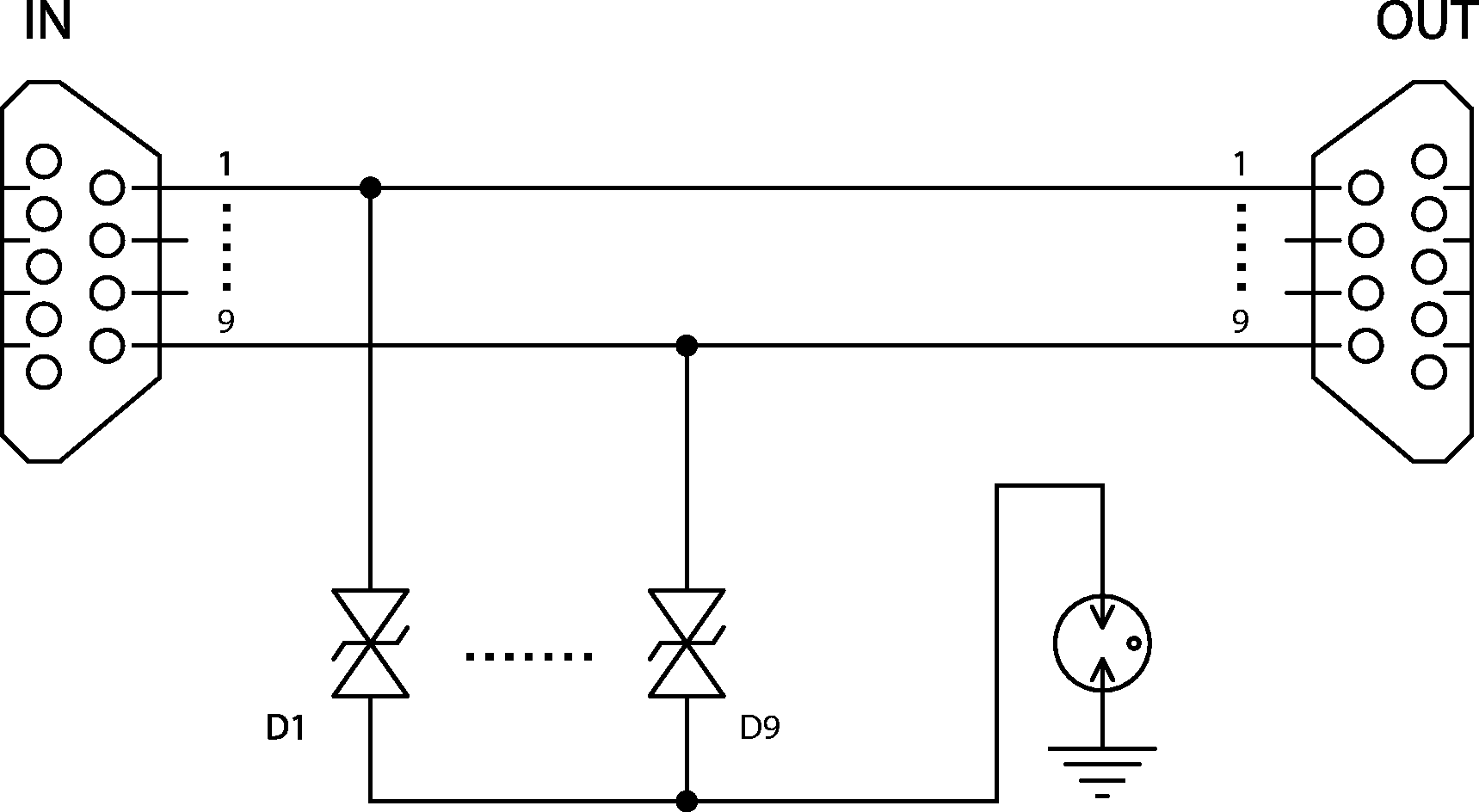

Schéma
zapojení
