ST2+3 (DM) - kompaktní

DM-048/1-L2-DJ

Objednací číslo: A06733

vazební impedance (L2 - indukčnost)

  • dvoustupňová přepěťová ochrana dvoužilových signálových linek
  • instalace těsně před chráněné zařízení
  • k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím
  • proti podélnému přepětí (žíla–ochranná zem) i proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana

Technické parametry

Název parametru Hodnota parametru
Typ SPD D1,C1,C2,C3,B2
Umístění SPD ST 2+3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 48 V DC
Nejvyšší trvalé provozní napětí Uc 36,00 V AC
Nejvyšší trvalé provozní napětí Uc 51,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 2,000 A
Mezní frekvence žíla-žíla f 0,15 MHz
Sériový odpor na žílu R 0,22 Ω
Sériová indukčnost na žílu L 100,00 uH
D1 celkový výbojový proud (10/350 µs) žíly-PE ITotal 1,00 kA
C1 ochranná hladina napětí mód žíla-žíla Up 70,00 V
C1 zkušební napětí mód žíla-žíla UOC 4,00 kV
C1 ochranná hladina napětí mód žíla-PE Up 70,00 V
C1 zkušební napětí mód žíla-PE UOC 4,00 kV
B2 ochranná hladina napětí mód žíla-žíla Up 70,00 V
B2 zkušební napětí mód žíla-žíla UOC 1,00 kV
B2 ochranná hladina napětí mód žíla-PE Up 70,00 V
B2 zkušební napětí mód žíla-PE UOC 1,00 kV
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 10,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 20,00 kA
C3 jmenovitý rázový proud (10/1000 µs) žíla-PE ISM 10 A
C3 jmenovitý rázový proud (10/1000 µs) na žílu ISM 10 A
C2 ochranná hladina napětí mód žíla-PE při In Up 95 V
C2 Zkušební napětí mód žíla-PE UOC 20,00 kV
C2 ochranná hladina napětí mód žíla-žíla při In Up 95 V
C2 Zkušební napětí mód žíla-žíla UOC 20,00 kV
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 70 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 70 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy žíla-PE ta 1 ns
Připojení (vstup - výstup) svorky - svorky
Průřez připojovaných vodičů pevný (max) 4,00 mm2
Průřez připojovaných vodičů slaněný (max) 4,00 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Celní nomenklatura 85363010
EAN 8595090567332

Soubory ke stažení

  • Rozměry
    produktu

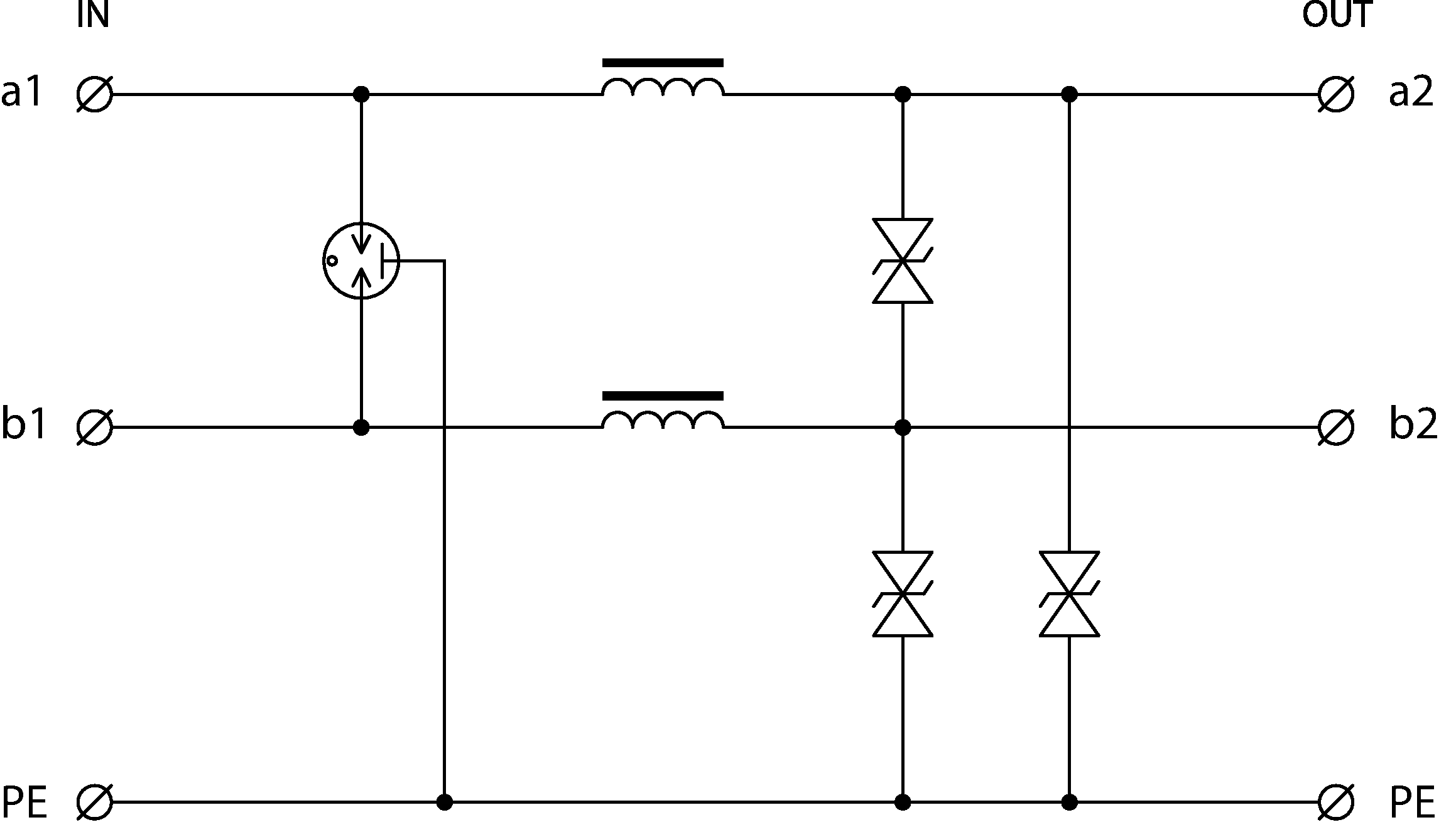

  • Schéma
    zapojení
