VLD třídy 4 (PVL)
PVL-1000-045-R01-O
Objednací číslo: A07131
Omezovač napětí třídy 4 typ O+F
- omezuje nebezpečně vysoké dotykové napětí na neživých vodivých částech drážní infrastruktury DC (i AC) trakce
- vytváří dočasné spojení zpětného obvodu (koleje) a přímo uzemněných částí drážní infrastruktury při výskytu nebezpečného dotykového napětí
- vysoká opakovatelná proudová zatížitelnost umožňuje nasazení na jakékoliv části kolejové trati (napájecí stanice, nádraží, dílny, …)
- omezuje dotykové napětí a chrání cestující kteří se mohou dostat do kontaktu s vodivými částmi infrastruktury
- omezuje vysoké pulzní přepětí indukované do trakční infrastruktury při úderu blesku
- umožňuje programovatelné rozpojování obvodu pro redukci bludných proudů a koroze
- možnost integrace do systému SCADA nebo IoT
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Třída VLD podle ČSN EN 50526-2 | 4.2 | |
| Typ VLD podle ČSN EN 50122-1 | VLD-O+F | |
| Maximální napětí trakce | Un | 3 000,00 V DC |
| Detekce přepětí | obě polarity DC / AC | |
| Jmenovitý proud hlavního stykače | Ir | 1 000 A @ 60 min |
| Jmenovitý proud ručního zkratovače | Ir | 1 000 A @ 60 min |
| Jmenovité spouštěcí napětí | UTn | 45,00 V |
| Výdržné napětí | Uw | 36,00 V |
| Maximální krátkodobý DC výdržný proud (@ 30 ms) | Iw | 16,00 kA |
| Maximální dlouhodobý DC výdržný proud (@ 30 s) | Iw | 3,00 kA |
| Maximální krátkodobá pulzní zátěž (VLD-F) | 120 MA2s | |
| Svodový proud při Uw | IL | < 250,00 μA |
| Doba odezvy svodičů přepětí A2 | TR | 25,00 ns |
| Doba odezvy tyristorů | TR | < 1,50 ms |
| Doba odezvy stykače | TR | ≥ 200 ms (programovatelné) |
| Dálkový dohled (SCADA) | MODBUS přes TCP/IP | |
| Jmenovité napájecí napětí AC 50 Hz / 60 Hz | 110-230 V | |
| Jmenovité napájecí napětí DC | 130-250 V | |
| Maximální činný příkon v klidovém/sepnutém stavu | 12 W / 28 W | |
| Tolerance měření napětí | ±5 V, potlačená nula v rozmezí 0 až 5 V | |
| Tolerance měření proudu | +5 A/−10 A do 50 A, ±10 % od 50 A do 1000 A, +10 %/−0 % od 1000 A do 2500 A, potlačená nula v rozmezí 0 až 5 A | |
| Tolerance měření teploty | ±5 °C | |
| Umístění | vnitřní | |
| Nadmořská výška | do 2000 m n. m. | |
| Stupeň krytí | IP 30 | |
| Rozsah provozních teplot (min/max) | -20 / 55 °C | |
| Jmenovité izolační napětí, hlavní silový obvod - ovládací obvod | 3,0 KV AC / 4,2 KV DC | |
| Vstup kabeláže | spodní | |
| Rozsah vlhkosti | 20 - 95 % | |
| Hmotnost | ~ 50 kg | |
| Splňuje požadavky normy | ČSN EN 61010-1, ČSN EN 50526-2, ČSN EN 50124-1, ČSN EN 50122-1, ČSN EN 50121-4 | |
| Celní nomenklatura | 85354000 | |
| EAN | 8595090571315 |
Soubory ke stažení
-

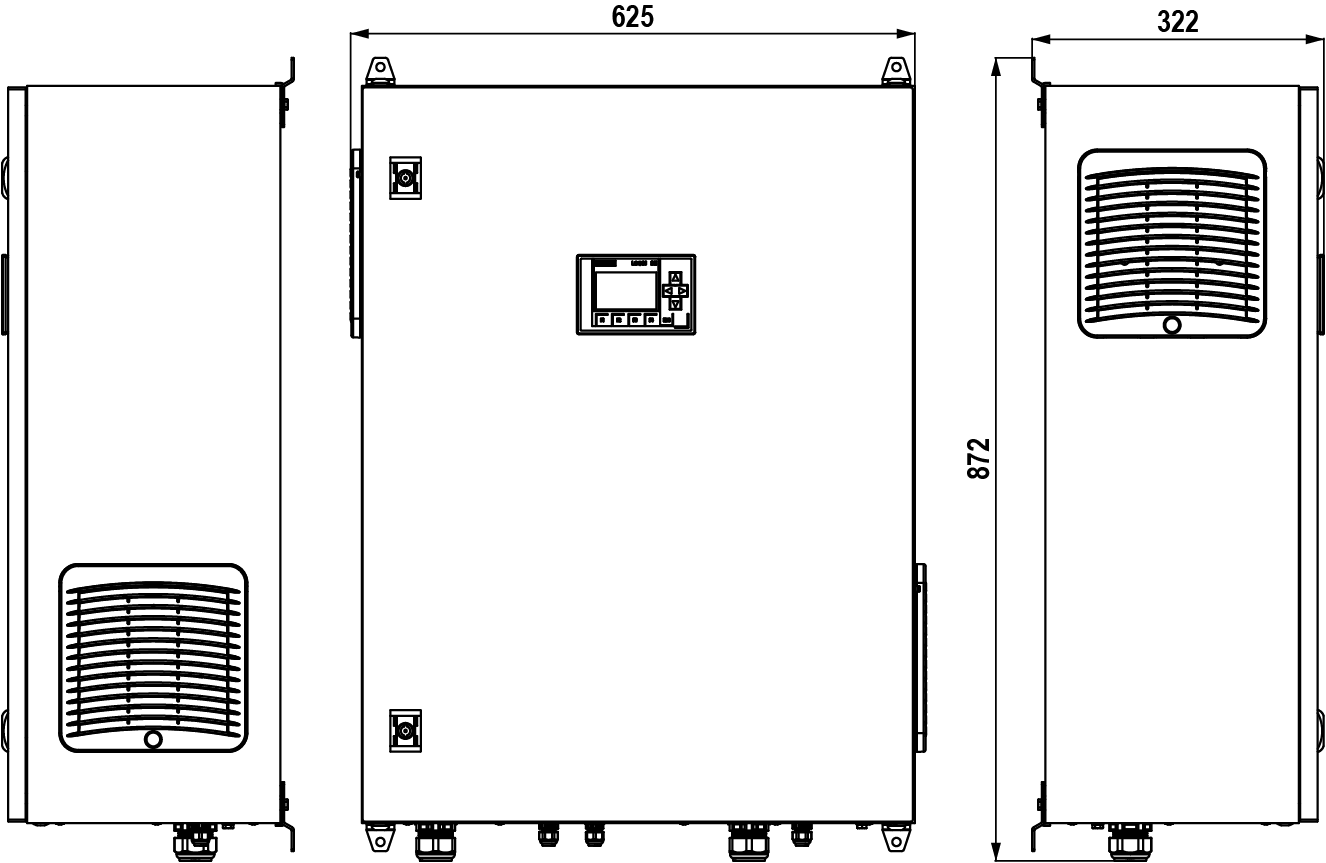

Rozměry
produktu.PNG)
