Do LSA+ lišt (CLSA)

CLSA-DSL

Objednací číslo: A05176

pro lišty LSA-PLUS rozpojovací

  • dvoustupňová přepěťová ochrana dvoužilových vysokorychlostních signálových linek
  • instalace těsně před chráněné zařízení
  • k ochraně rozhraní telekomunikačních systémů před pulsním přepětím
  • proti podélnému přepětí (žíla–ochranná zem) hrubá ochrana a proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana

Technické parametry

Název parametru Hodnota parametru
Typ SPD C2, C3
Umístění SPD ST 2+3
Montáž LSA rozpojovací lišta
Nejvyšší trvalé provozní napětí Uc 120,00 V AC
Nejvyšší trvalé provozní napětí Uc 170,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 0,500 A
Sériový odpor na žílu R 1,60 Ω
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In Up 350 V
C2 ochranná hladina napětí mód žíla-žíla při In Up 280 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 400 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 230 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy žíla-PE ta 100 ns
Připojení (vstup - výstup) LSA rozpojovací lišta
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 70 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Příslušenství hřebínková uzemňovací lišta
Celní nomenklatura 85363010
EAN 8595090551768

Soubory ke stažení

  • Rozměry
    produktu

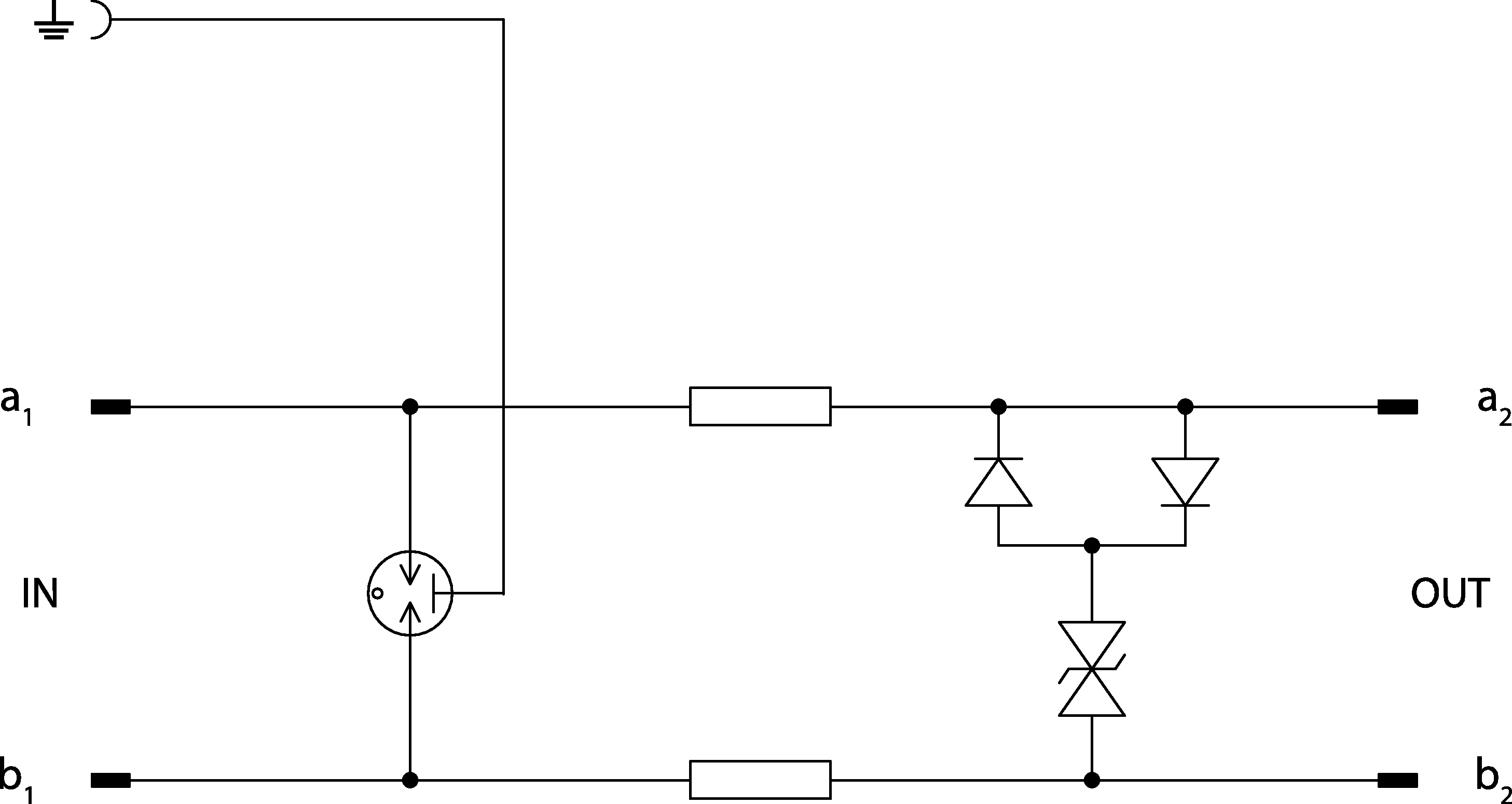

  • Schéma
    zapojení
