Video rozvody (VL)
VL-B75 F/F
Objednací číslo: A03376
konektory BNC 75 ohm
- dvoustupňová přepěťová ochrana pro vyšší frekvence
- instalace těsně před chráněné zařízení
- k ochraně zejména videorozvodů před pulsním přepětím
- Součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN a držák GND 2
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | C2, C3 | |
| Umístění SPD | ST 2+3 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí | Uc | 6,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 8,50 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 0,060 A |
| Sériový odpor na žílu | R | 0,27 Ω |
| C2 jmenovitý výbojový proud (8/20 µs) SH-PE | In | 5,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-SH | In | 5,00 kA |
| C2 ochranná hladina napětí mód SH-PE při In | Up | 350 V |
| C2 ochranná hladina napětí mód žíla-SH při In | Up | 150 V |
| C3 ochranná hladina napětí mód SH-PE při 1 kV/µs | Up | 350 V |
| C3 ochranná hladina napětí mód žíla-SH při 1 kV/µs | Up | 35 V |
| Doba odezvy žíla-SH | ta | 1 ns |
| Doba odezvy SH-PE | ta | 100 ns |
| Připojení (vstup - výstup) | BNC 75 | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001625 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090533764 |
Soubory ke stažení
-
Rozměry
produktu
-

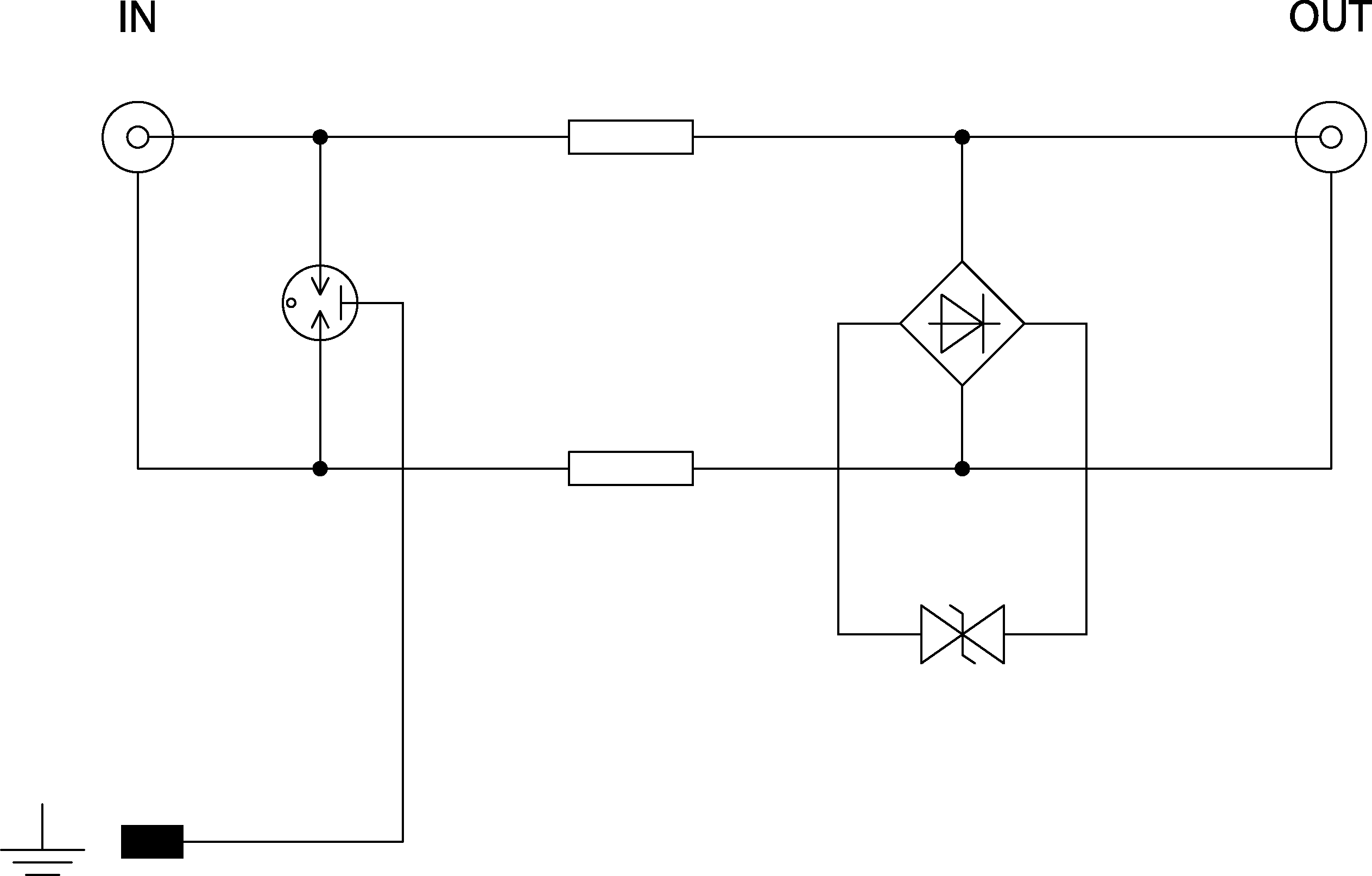

Schéma
zapojení
