Varistorové

SLP-PV700 V/Y

Objednací číslo: A04300

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu

  • varistorový svodič přepětí v zapojení 'Y'
  • k ochraně fotovoltaických instalací, tam kde je dodržena dostatečná vzdálenost nebo není použit LPS
  • Volba maximálního provozního napětí SPD: UCPV ≥ 1,2 × UOC STC

Technické parametry

Název parametru Hodnota parametru
Typ SPD PV T2
Montáž lišta DIN 35 mm
Nejvyšší trvalé provozní napětí mód +/PE, -/PE UCPV 750,00 V DC
Jmenovitý zkratový proud ISCPV 10 000 A DC
Reziduální proud mód +/PE, -/PE IPE 0,250 mA AC
Reziduální proud mód +/PE, -/PE IPE 0,005 mA DC
Celkový výbojový proud (8/20 µs) ITotal(8/20) 40,00 kA
Jmenovitý výbojový proud (8/20 µs) In 20,00 kA
Maximální výbojový proud (8/20 µs) Imax 40,00 kA
Napěťová ochranná hladina mód +/- Up 3,60 kV
Napěťová ochranná hladina mód +/PE, -/PE Up 3,60 kV
Doba odezvy ta 25 ns
Průřez připojovaných vodičů pevný (min) 1,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 1,00 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Signalizace poruchy červené zbarvení indikačního pole
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Splňuje požadavky normy ČSN EN 61643-31
Třída ETIM EC000941
Celní nomenklatura 85363030
EAN 8595090543008

Soubory ke stažení

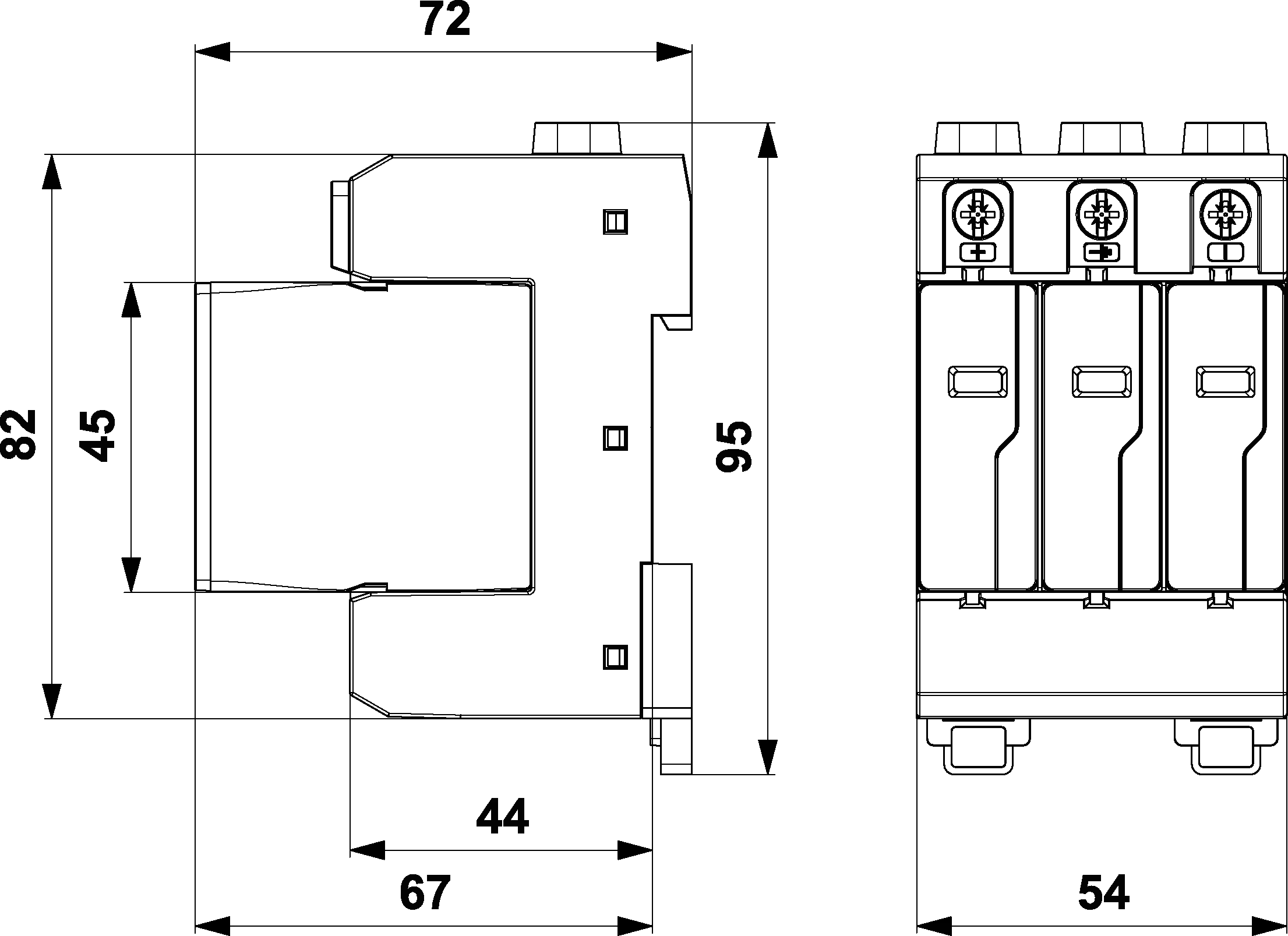

  • Rozměry
    produktu

  • Schéma
    zapojení
