Napájení (DP a DMP) - s vf filtrem

DPF-048DC-16

Objednací číslo: A06637

optická signalizace poruchy

  • přepěťová ochrana s integrovaným odrušovacím vf filtrem
  • instalace do rozvodů malého napětí v blízkosti chráněného zařízení
  • k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení
  • pro střídavé i stejnosměrné napájení

Technické parametry

Název parametru Hodnota parametru
Typ SPD T3
VF filtr ano
Montáž lišta DIN 35 mm
Jmenovité napětí Un 48 V AC
Nejvyšší trvalé provozní napětí Uc 60,00 V AC
Nejvyšší trvalé provozní napětí Uc 60,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 16,000 A
Maximální předjištění 16 A gL/gG nebo C 16 A
Útlum filtru při 1MHz symetrický (50 Ω/50 Ω) 45 dB
Útlum filtru při 1MHz nesymetrický (50 Ω/50 Ω) 30 dB
Zkušební napětí L+ - L- 4,0 kV
Zkušební napětí L+(L-)-PE 4,0 kV
Napěťová ochranná hladina L+ - L- 0,42 kV
Napěťová ochranná hladina L+(L-)-PE 0,50 kV
Doba odezvy L+ - L- 25 ns
Doba odezvy L+(L-)-PE 100 ns
Připojení (vstup - výstup) svorky - svorky
Průřez připojovaných vodičů pevný (max) 6,00 mm2
Průřez připojovaných vodičů slaněný (max) 6,00 mm2
Signalizace poruchy červená kontrolka
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000942
Celní nomenklatura 85363010
EAN 8595090566373

Soubory ke stažení

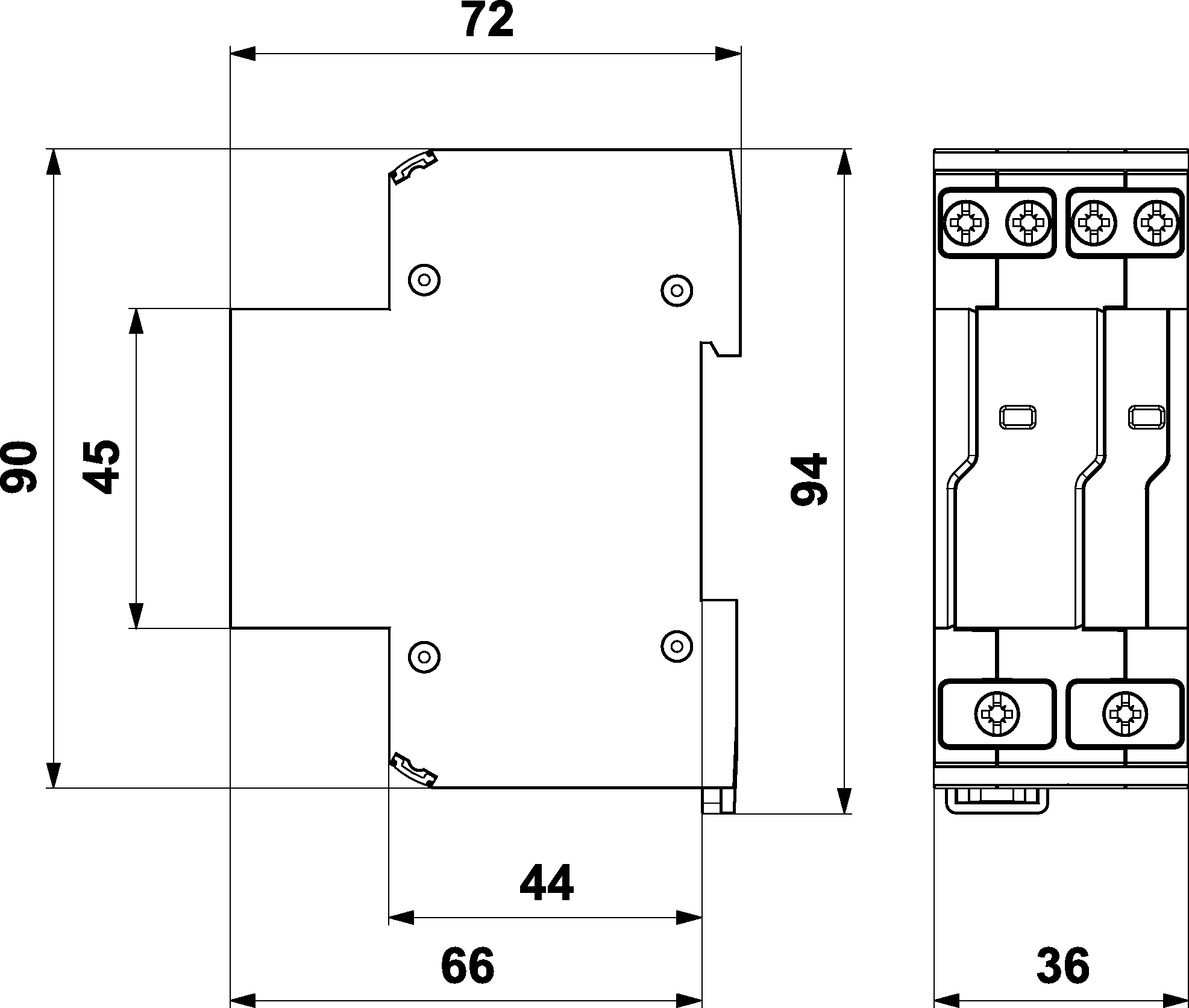

  • Rozměry
    produktu

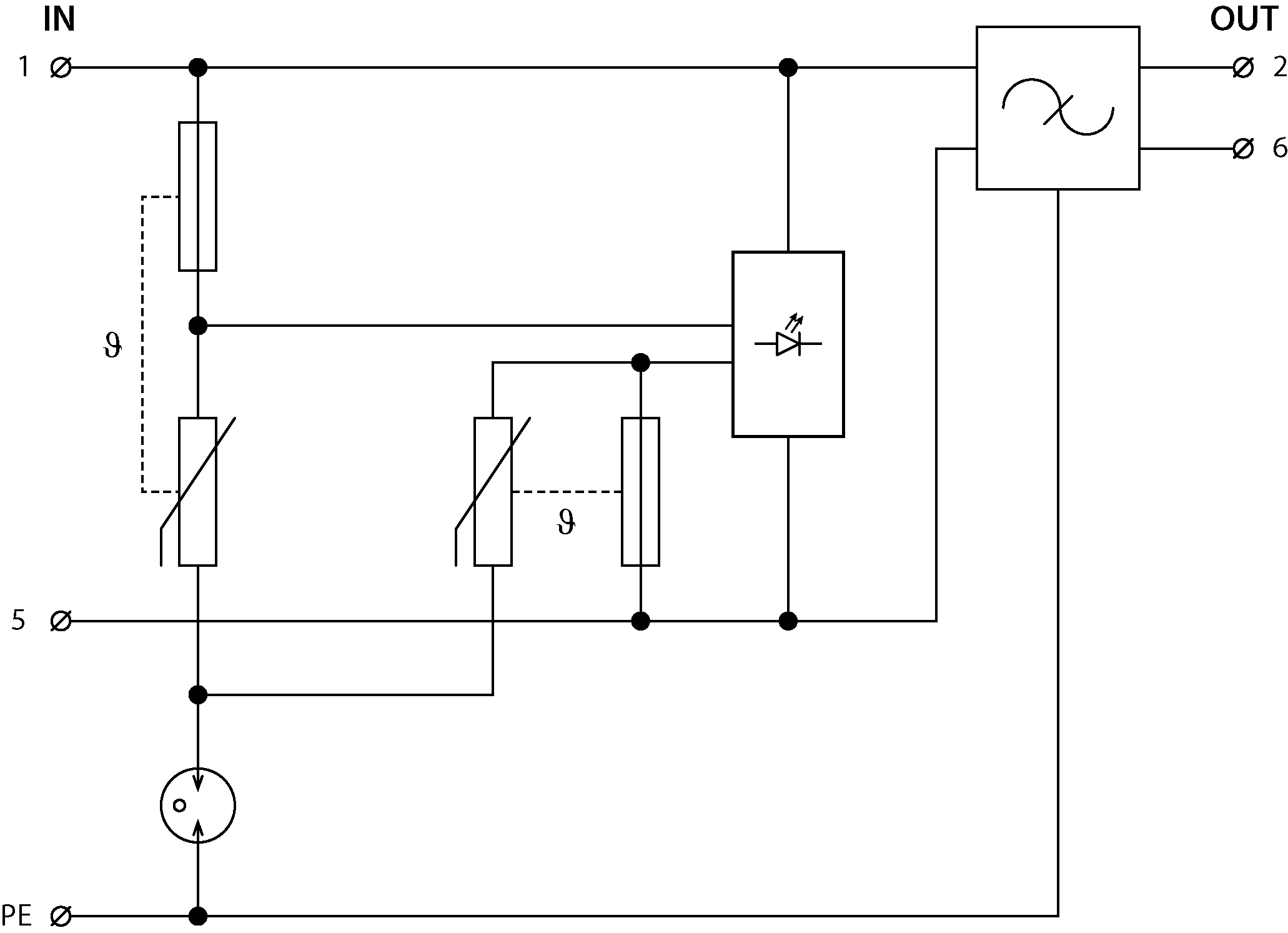

  • Schéma
    zapojení
