Speciální - pro BUS (vysoké rychlosti přenosu)
DMHF-006/1-RS
Objednací číslo: A05138vazební impedance – odpor, šroubové svorky

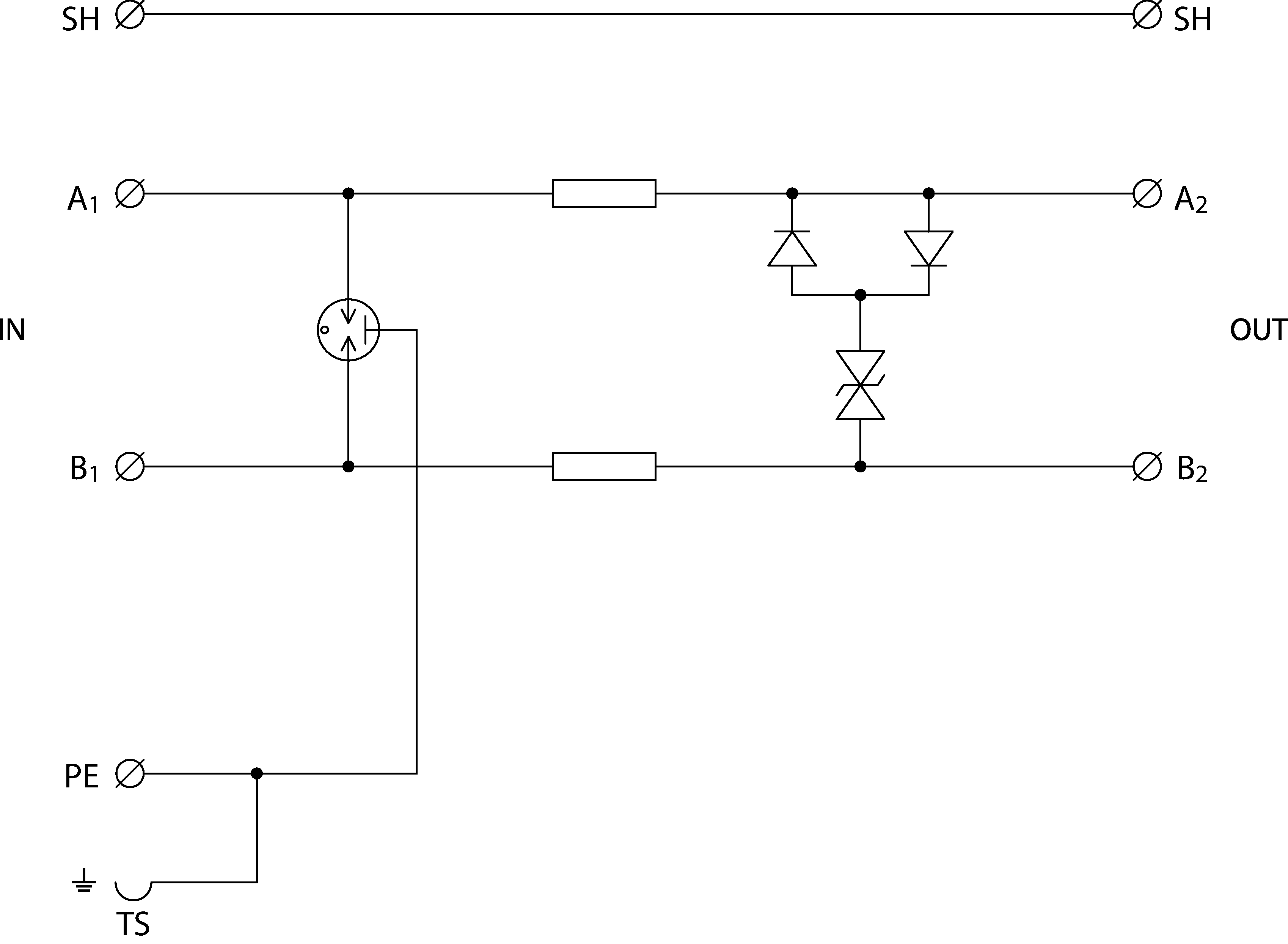

- dvoustupňová přepěťová ochrana vysokorychlostních dvoužilových signálových linek
- instalace těsně před chráněné zařízení
- k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím
- proti podélnému přepětí (žíla–ochranná zem) a proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana
Technické parametry
Název parametru | Hodnota parametru | |
---|---|---|
Typ SPD | C2, C3 | |
Umístění SPD | ST 2+3 | |
Montáž | lišta DIN 35 mm | |
Jmenovité napětí | Un | 6 V DC |
Nejvyšší trvalé provozní napětí | Uc | 6,00 V AC |
Nejvyšší trvalé provozní napětí | Uc | 8,50 V DC |
Jmenovitý zatěžovací proud při 25°C | IL | 0,500 A |
Mezní frekvence žíla-žíla | f | 70,00 MHz |
Sériový odpor na žílu | R | 1,60 Ω |
D1 impulsní výbojový proud (10/350 µs) na žílu | Iimp | 0,50 kA |
D1 celkový výbojový proud (10/350 µs) žíly-PE | ITotal | 1,00 kA |
C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 5,00 kA |
C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 10,00 kA |
C2 ochranná hladina napětí mód žíla-PE při In | Up | 350 V |
C2 ochranná hladina napětí mód žíla-žíla při In | Up | 26 V |
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs | Up | 500 V |
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 14 V |
Doba odezvy žíla-žíla | ta | 1 ns |
Doba odezvy žíla-PE | ta | 1 ns |
Připojení (vstup - výstup) | svorky - svorky | |
Průřez připojovaných vodičů pevný (min) | 0,14 mm2 | |
Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
Průřez připojovaných vodičů slaněný (min) | 0,14 mm2 | |
Průřez připojovaných vodičů slaněný (max) | 2,50 mm2 | |
Stupeň krytí | IP 20 | |
Rozsah provozních teplot (min/max) | -40 / 70 °C | |
Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
Třída ETIM | EC001625 | |
Celní nomenklatura | 85363010 | |
EAN | 8595090551386 |
