Varistorové

SLP-PV1500 V/Y S

Objednací číslo: A06037

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy

  • varistorový svodič přepětí v zapojení 'Y'
  • k ochraně fotovoltaických instalací, tam kde je dodržena dostatečná vzdálenost nebo není použit LPS
  • Volba maximálního provozního napětí SPD: UCPV ≥ 1,2 × UOC STC

Technické parametry

Název parametru Hodnota parametru
Typ SPD PV T2
Montáž lišta DIN 35 mm
Nejvyšší trvalé provozní napětí mód 1/3, 2/3 UCPV 1 500,00 V DC
Jmenovitý zkratový proud ISCPV 1 000 A DC
Reziduální proud mód 1/3, 2/3 IPE 0,20000 mA AC
Reziduální proud mód 1/3, 2/3 IPE 0,00050 mA DC
Jmenovitý výbojový proud (8/20 µs) In 15,00 kA
Maximální výbojový proud (8/20 µs) Imax 40,00 kA
Napěťová ochranná hladina mód 1/2 Up 6,40 kV
Napěťová ochranná hladina mód 1/3, 2/3 Up 6,40 kV
Doba odezvy ta 25 ns
Průřez připojovaných vodičů pevný (min) 1,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 1,00 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy červené zbarvení indikačního pole
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Splňuje požadavky normy ČSN EN 50539-11
Třída ETIM EC000941
Náhradní modul SLP-PV750Y V/0
Celní nomenklatura 85354000
EAN 8595090560371

Soubory ke stažení

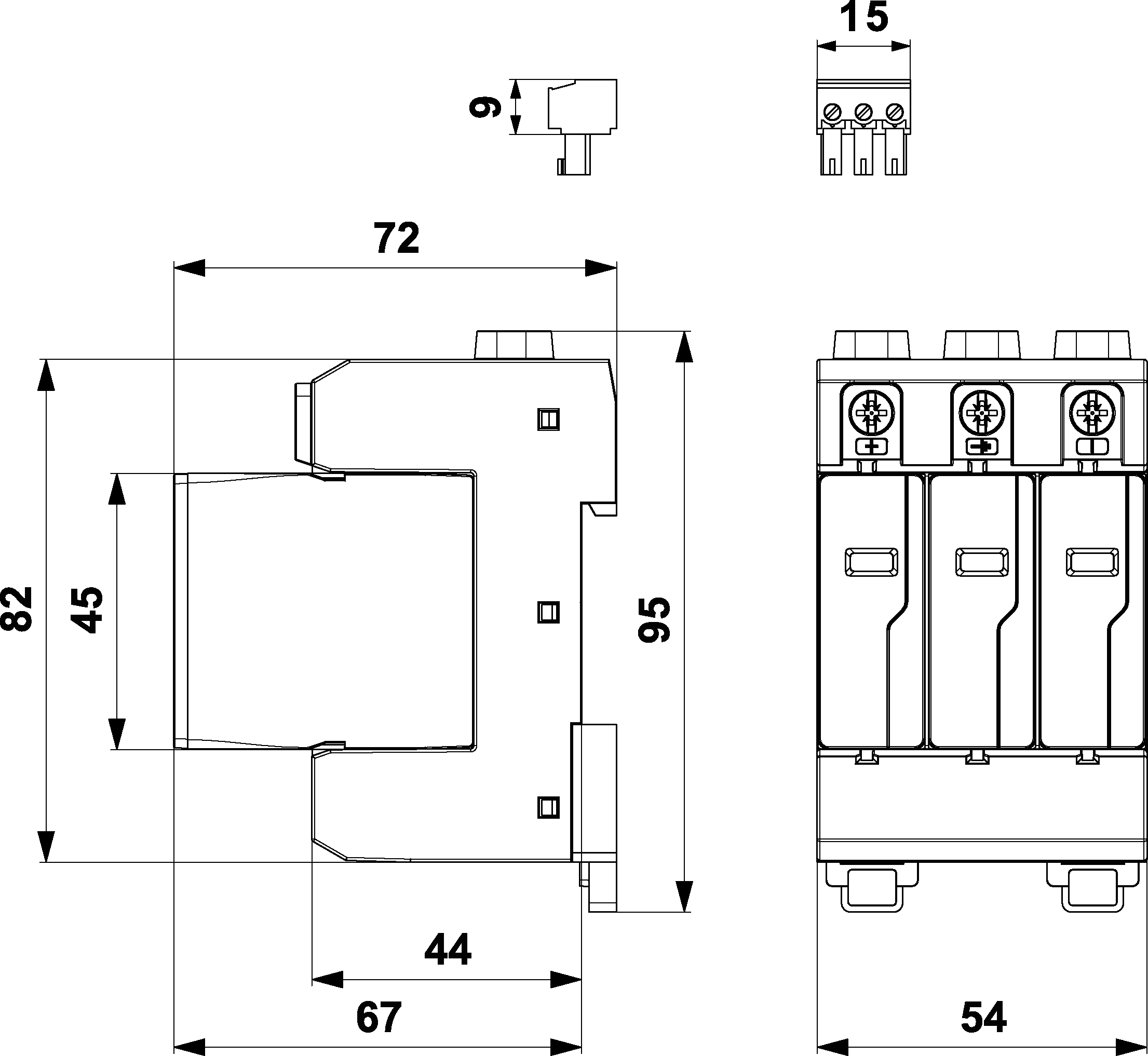

  • Rozměry
    produktu

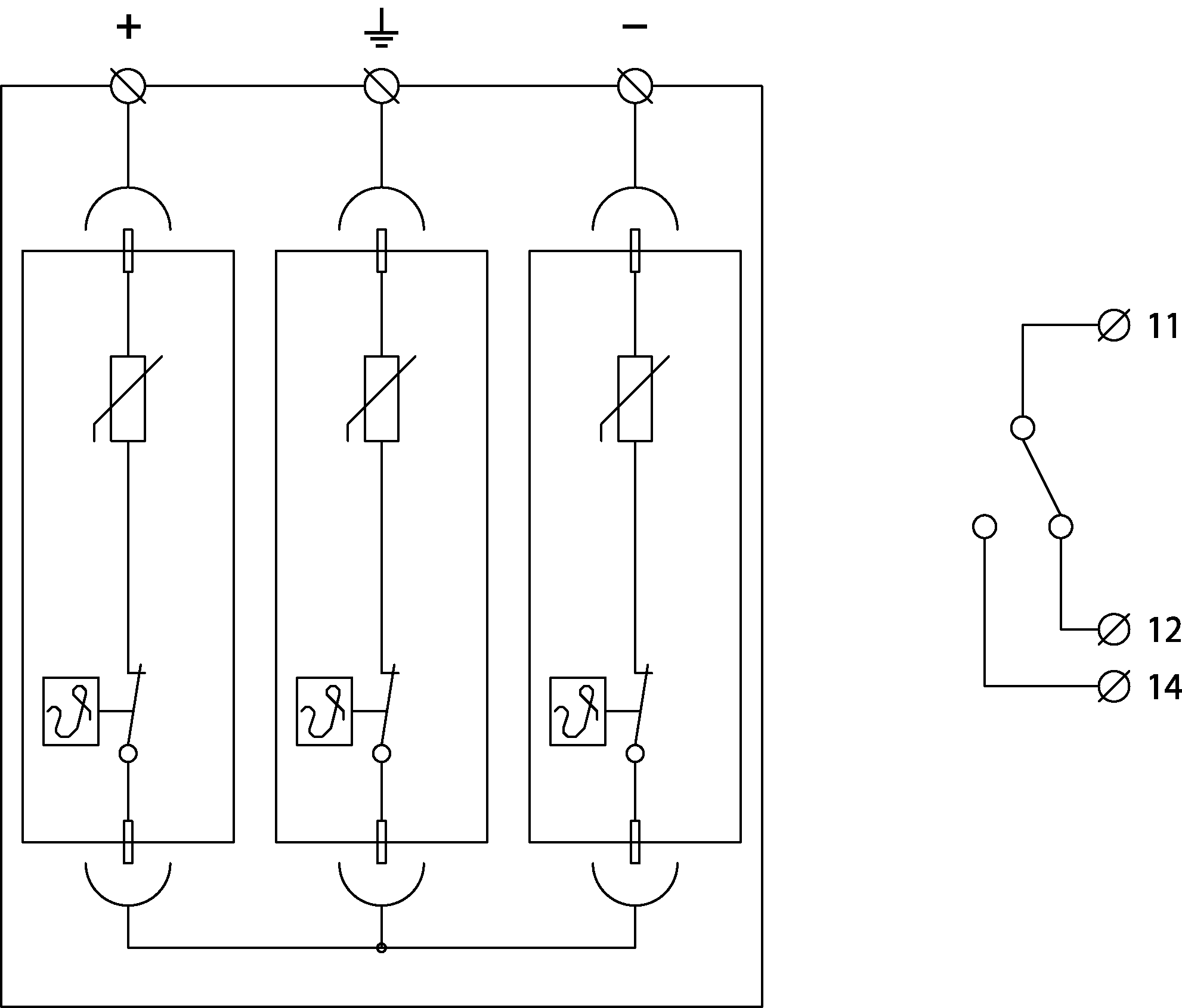

  • Schéma
    zapojení

Náhradní modul
