Varistorové

FLP-PV1000/Y

Objednací číslo: A04201

optická signalizace poruchy

  • varistorový svodič bleskových proudů zapojený do 'Y'
  • k ochraně fotovoltaických instalací především na střeše, tam kde není dodržena dostatečná vzdálenost (připojení k LPS)
  • volba maximálního provozního napětí SPD: UCPV ≥ 1,2 × UOC STC

Technické parametry

Název parametru Hodnota parametru
Typ SPD PV T1, PV T2
Montáž lišta DIN 35 mm
Nejvyšší trvalé provozní napětí mód +/PE, -/PE UCPV 1 050,00 V DC
Jmenovitý zkratový proud ISCPV 10 000 A DC
Reziduální proud mód +/PE, -/PE IPE 1,000 mA AC
Reziduální proud mód +/PE, -/PE IPE 0,010 mA DC
Celkový výbojový proud (10/350 µs) ITotal(10/350) 12,50 kA
Impulsní výbojový proud (10/350 µs) Iimp 6,25 kA
Celkový výbojový proud (8/20 µs) ITotal(8/20) 80,00 kA
Jmenovitý výbojový proud (8/20 µs) In 20,00 kA
Maximální výbojový proud (8/20 µs) Imax 40,00 kA
Napěťová ochranná hladina mód +/- Up 3,80 kV
Napěťová ochranná hladina mód +/PE, -/PE Up 3,80 kV
Doba odezvy ta 25 ns
Průřez připojovaných vodičů pevný (min) 4,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Signalizace poruchy červené zbarvení indikačního pole
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Splňuje požadavky normy ČSN EN 61643-31
Třída ETIM EC001457
Celní nomenklatura 85363090
EAN 8595090542018

Soubory ke stažení

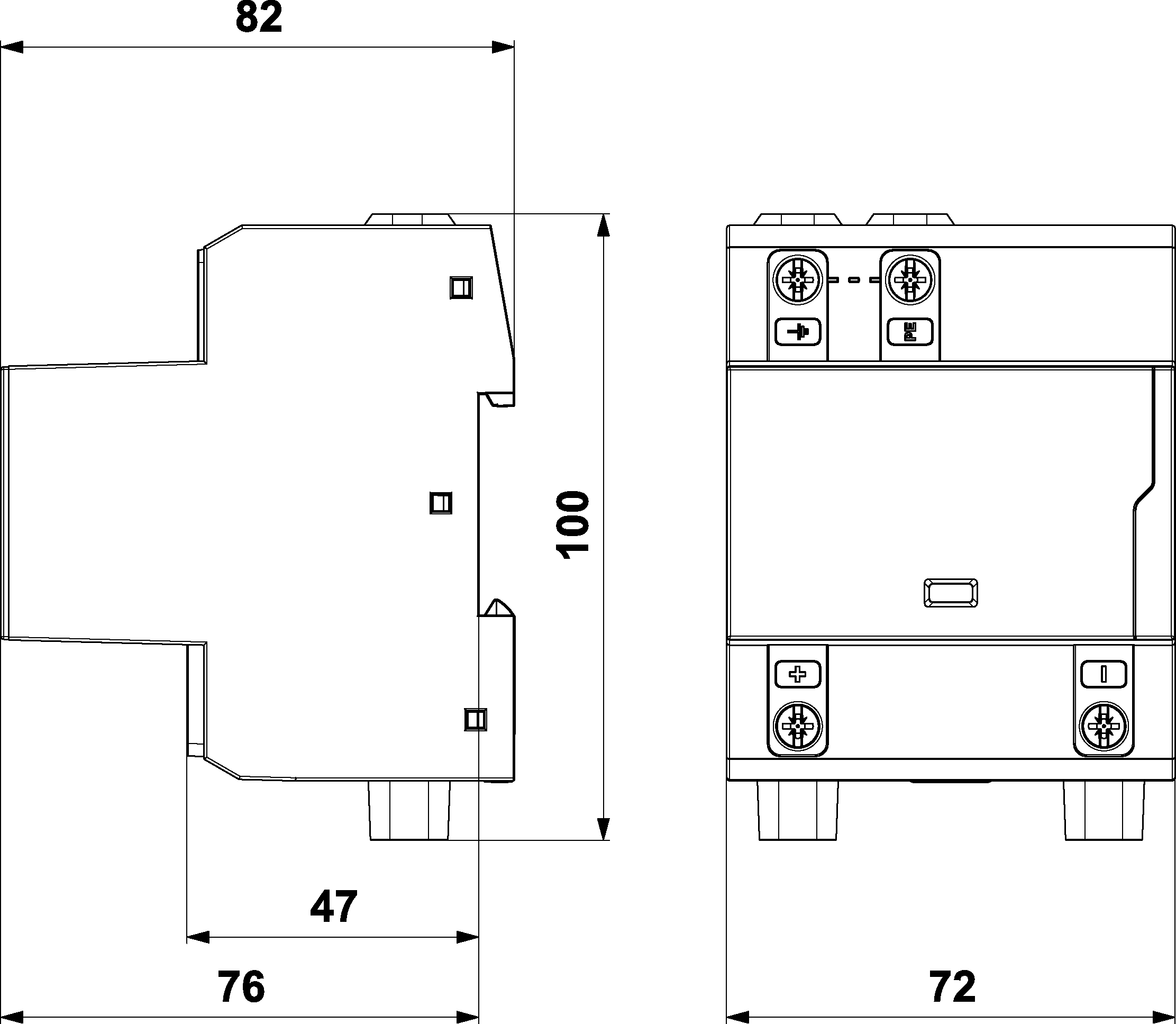

  • Rozměry
    produktu

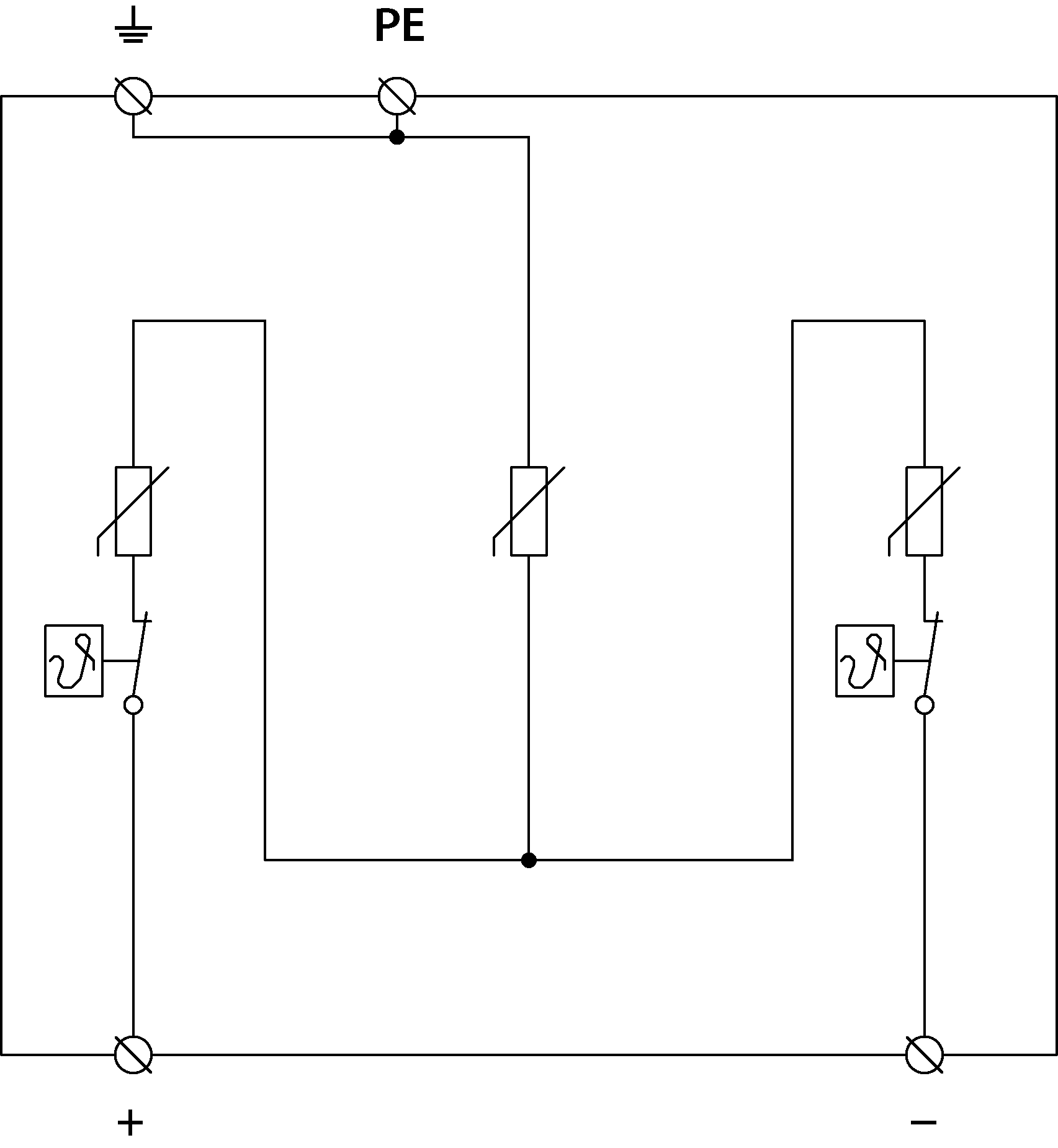

  • Schéma
