N-PE
FLP-A100N VS/NPE
Objednací číslo: A03574
jiskřiště pro N-PE, vyjímatelný modul, možnost blokace modulu
- Pro zapojení SPD typu 1 v módu 3+1
- určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 a LPZ 1
- k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T1 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí | Uc | 255,00 V AC |
| Jmenovitý zatěžovací proud pro "V" zapojení | IL | 125 A |
| Typ sítě | TT | |
| Jmenovitý výbojový proud (8/20 µs) | In | 100,00 kA |
| Maximální výbojový proud (8/20 µs) | Imax | 100,00 kA |
| Napěťová ochranná hladina | Up | 1,50 kV |
| Schopnost samostatně vypnout následný proud | Ifi | 0,1 kA |
| Doba odezvy | ta | 100 ns |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Průřez připojovaných vodičů pevný (min) | 2,50 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 50,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 2,50 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace pevný (max) | 1,5 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace slaněný (max) | 1,5 mm2 | |
| Signalizace poruchy | ne, pouze přítomnost modulu v základně | |
| Dálková signalizace | bezpotenciálový přepínací kontakt | |
| Kontakty dálkové signalizace | 250 V / 0,5 A AC, 250 V / 0,1 A DC | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000381 | |
| Náhradní modul | FLP-A100N V/0 | |
| Celní nomenklatura | 85363090 | |
| EAN | 8595090535744 |
Soubory ke stažení
-

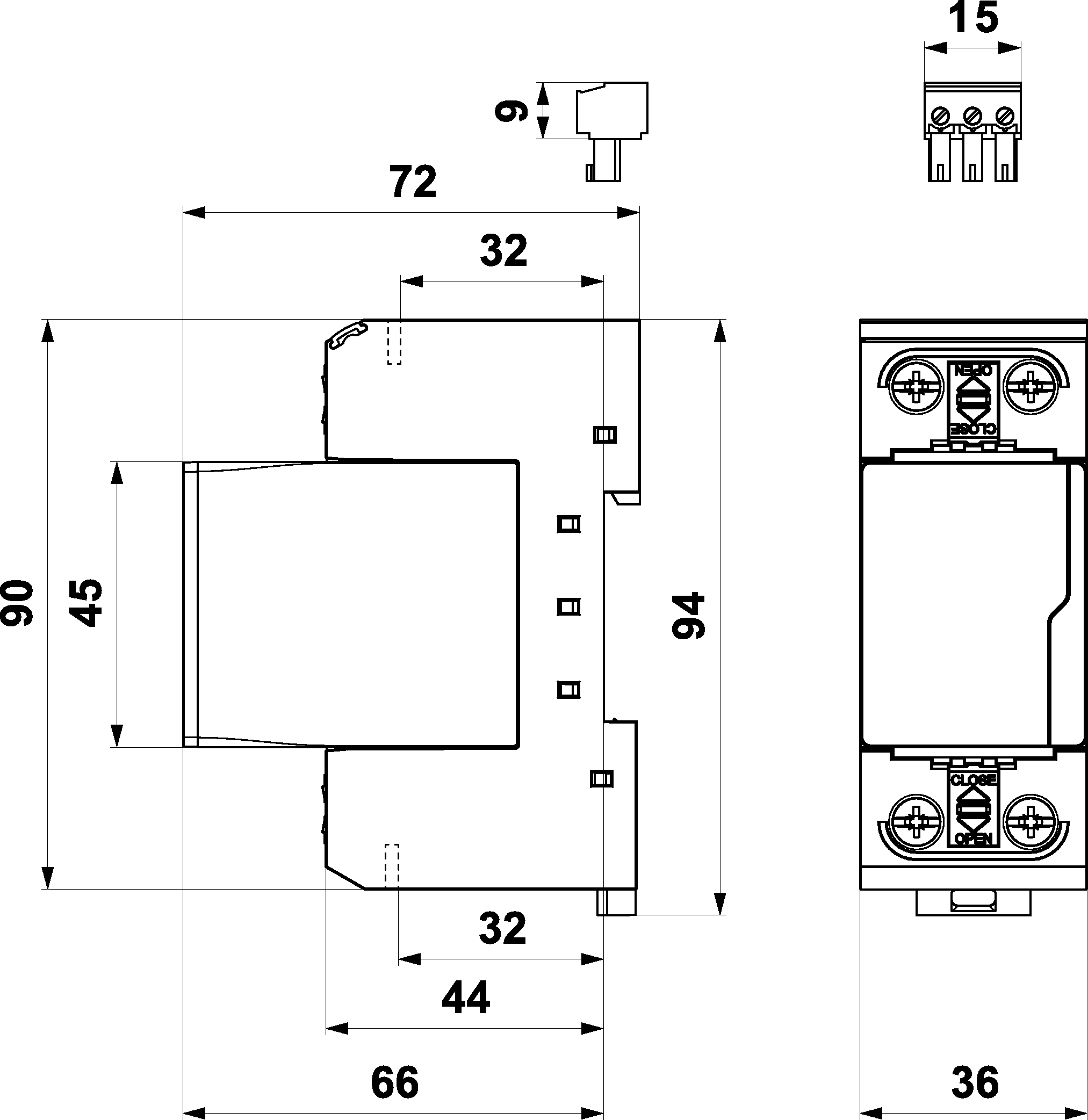

Rozměry
produktu
-

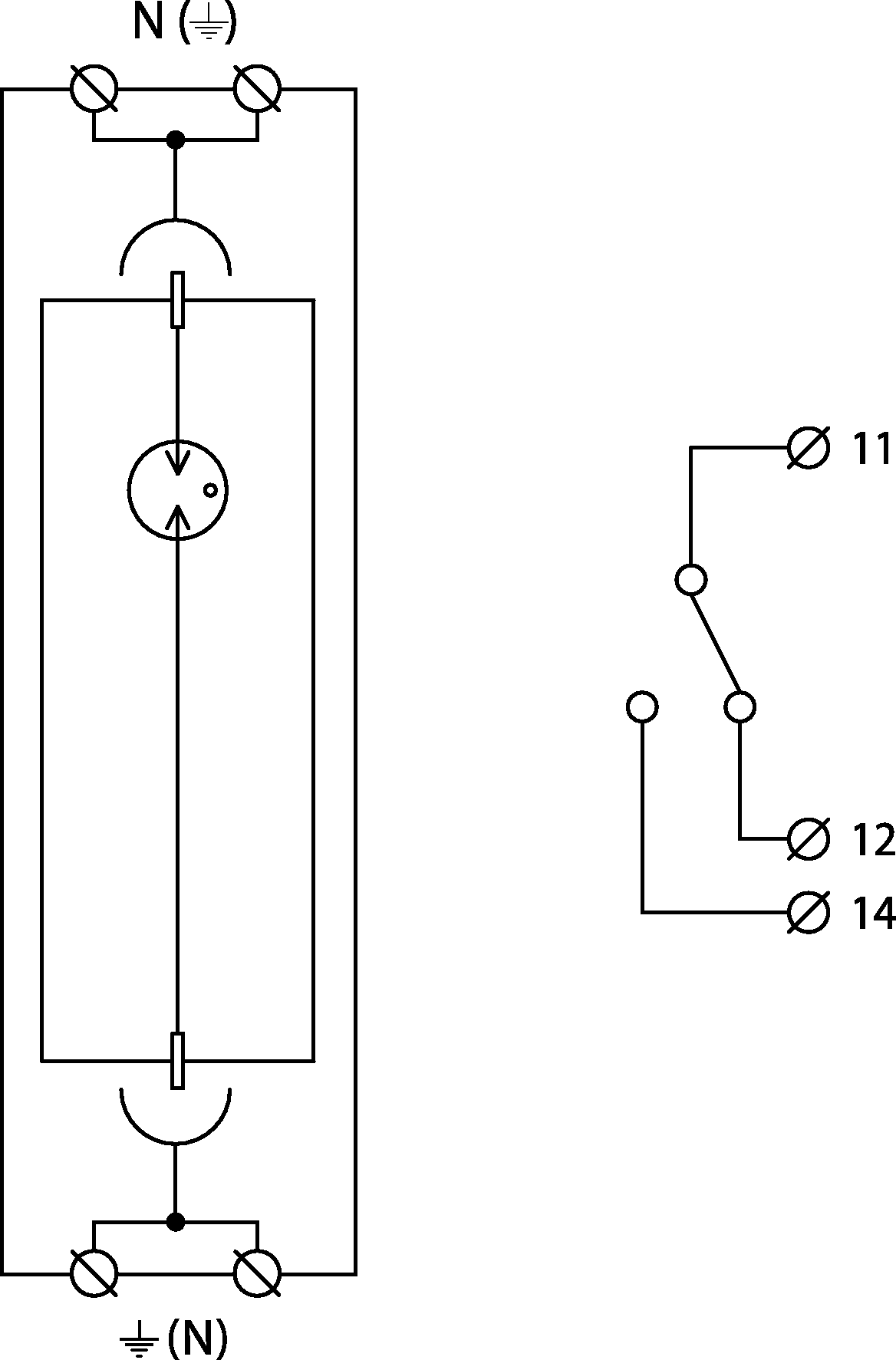

Schéma
zapojení
