Ethernet a PoE - do 19" RACK

DL-1G-POE-PCB-INJECTOR

Objednací číslo: A06570

konektory RJ45, DPS, s injektorem

  • dvoustupňová přepěťová ochrana Ethernetu v kombinaci s ochranou napájení po této lince
  • instalace na vstupu do objektu v blízkosti chráněného zařízení, na rozhraní zón LPZ 0 a LPZ 1 a vyšších
  • k ochraně linky Ethernet Cat. 6 nebo Cat. 6A s PoE (napájení po lince Ethernet) režimu A, B před pulsním přepětím
  • pro instalaci do DL-CS-RACK-1U-INJECTOR

Technické parametry

Název parametru Hodnota parametru
Typ SPD D1, C2, C3
Umístění SPD ST 1+2+3
Montáž DL-CS-RACK-1U-INJECTOR
Nejvyšší trvalé provozní napětí Uc 8,50 V DC
Nejvyšší trvalé provozní napětí POE 58,00 V DC
Jmenovitý zatěžovací proud na žílu při 25°C IL 0,5 A
Mezní frekvence žíla-žíla f 250,00 MHz
Vložný útlum na mezní frekvenci 1,20 dB
D1 celkový výbojový proud (10/350 µs) žíly-PE ITotal 2,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 0,15 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In = 1,25 kA Up 700,00 V
C2 ochranná hladina napětí mód žíla-žíla při In Up 70 V
C3 ochranná hladina napětí mód pár-pár (POE) při 1 kV/µs 80,00 V
C2 ochranná hladina napětí mód pár-pár (POE) při In = 1,25 kA Uc 90,00 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 500 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 80 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy žíla-PE ta 100 ns
Připojení (vstup - výstup) RJ 45/RJ 45
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Celní nomenklatura 85363030
EAN 8595090565703

Soubory ke stažení

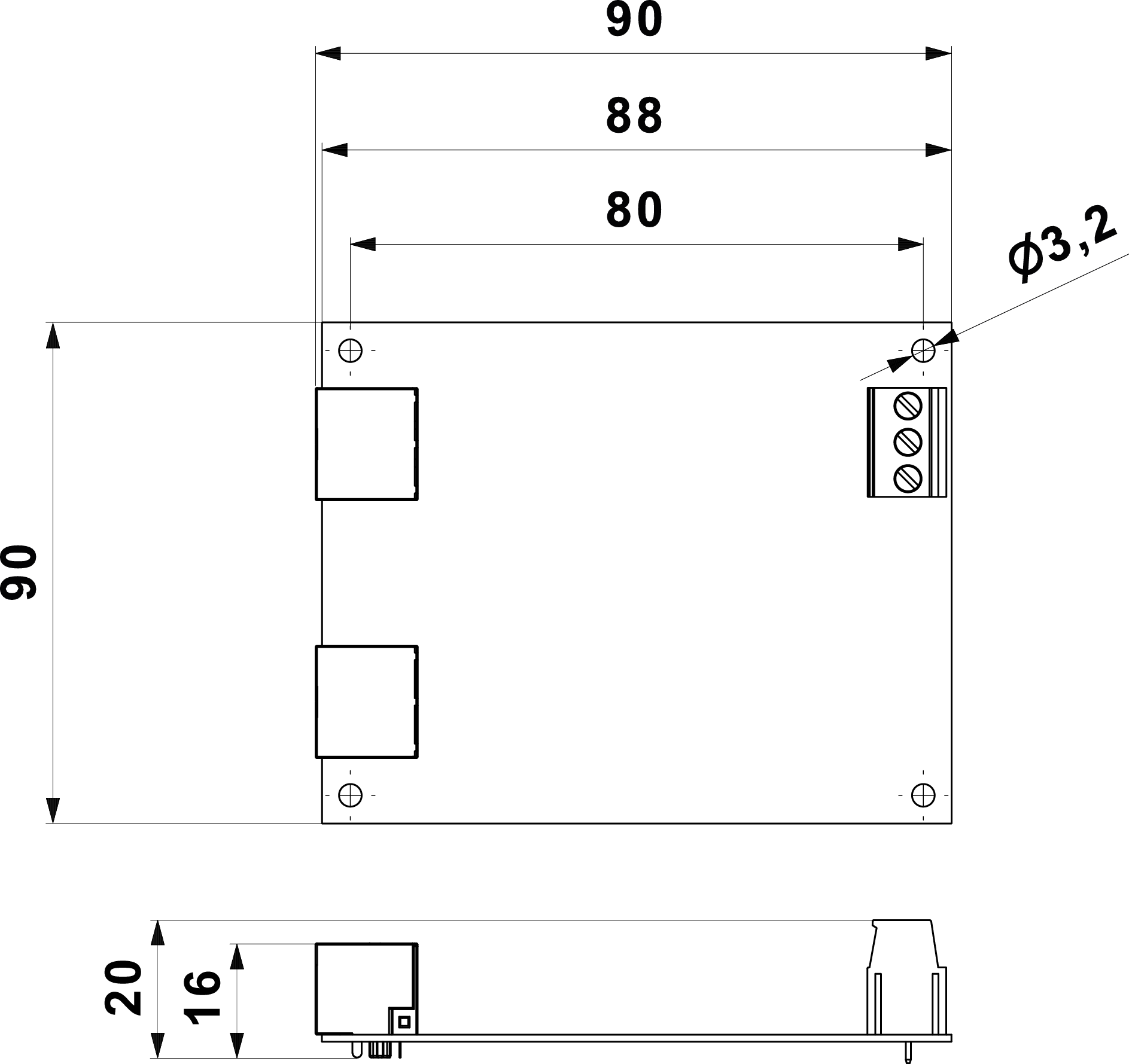

  • Rozměry
    produktu

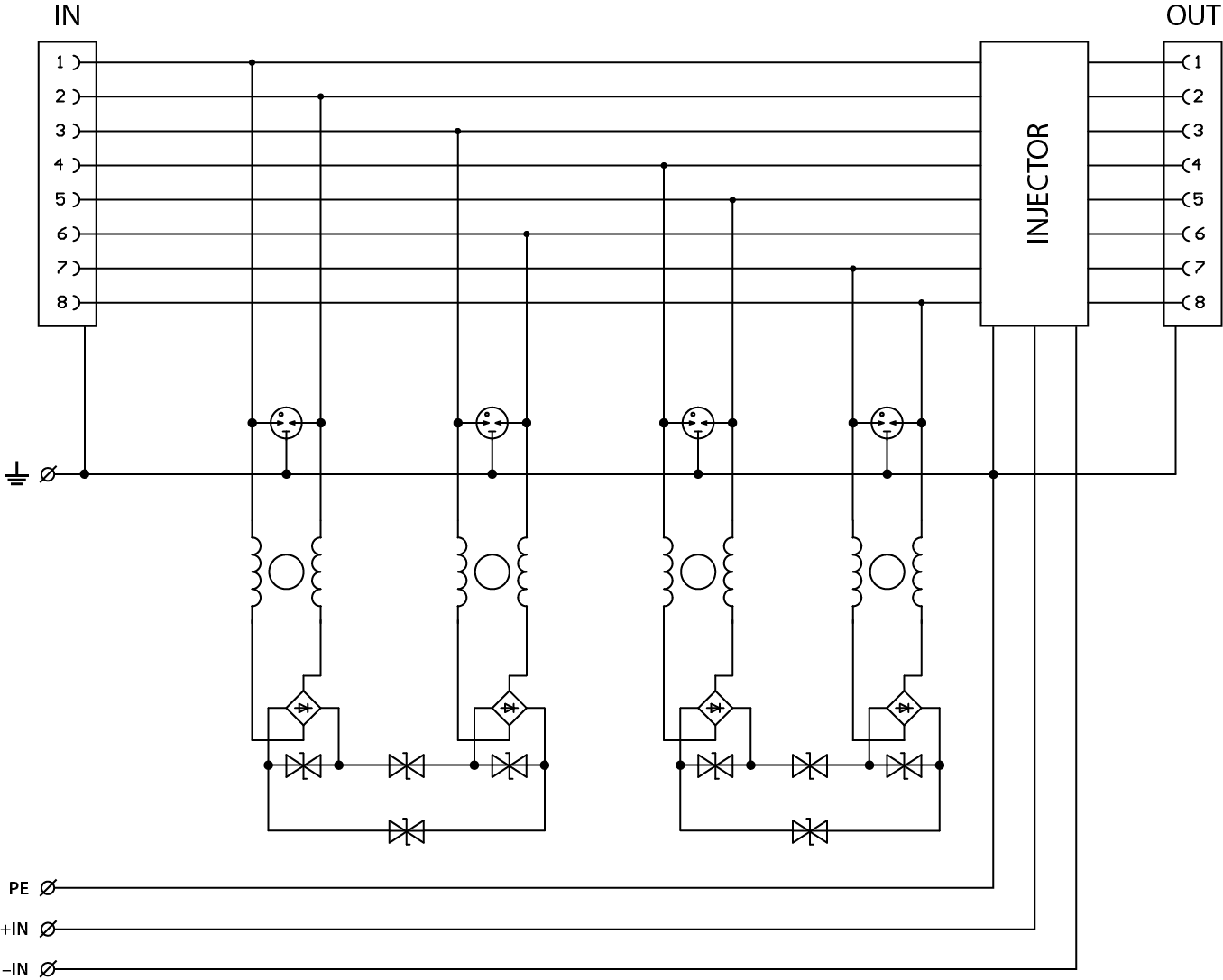

  • Schéma
    zapojení
