Měřicí přístroje VLD
EM-VLD-120
Objednací číslo: A07195
Systém dálkového monitoringu VLD
- plně automatický monitoring VLD třídy 2
- online měření napětí a proudu
- detekce poruchy VLD
- až 4 připojitelné senzory
- řízené vypnutí VLD pro minimalizaci bludných proudů (option)
- dálkové připojení do SCADA přes MODBUS (TCP/IP)
- místní záznam dat na SD kartu
- integrovaný web server
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Jmenovité spouštěcí napětí VLD | 120,00 V DC | |
| Počet připojitelných měřicích jednotek | 1 - 4 | |
| Jmenovité napájecí napětí AC 50 Hz | 110 – 230 V ± 10 % | |
| Maximální jmenovitý příkon (v případě připojení 4 měřících jednotek) | 80,00 VA | |
| Dálkový dohled (SCADA) | MODBUS přes TCP/IP | |
| Připojení měřicích jednotek | M12, 8-pin, kód A (S/FTP min. Cat. 6, < 100 m) | |
| Připojení k systému SCADA | M12, 8-pin, kód A (S/FTP min. Cat. 6) | |
| Kategorie přepětí pro napájecí obvod | CAT II do 300 V | |
| Hmotnost | 2,30 kg | |
| Umístění | vnitřní i venkovní | |
| Montáž | stěna / sloup / lišta DIN 35 mm | |
| Rozsah provozních teplot (min/max) | -20 / 50 °C | |
| Stupeň krytí | IP 65 | |
| Nadmořská výška | do 4000 m n. m. | |
| Rozsah vlhkosti | 20 - 95 % | |
| Stupeň znečištění (ČSN EN IEC 60664-1) | 2 | |
| Stupeň mechanické odolnosti | IK 08 (5 J) | |
| Splňuje požadavky normy | ČSN EN 61010-1, ČSN EN IEC 61326-1 | |
| Třída ETIM | EC002495 | |
| Celní nomenklatura | 85301000 | |
| EAN | 8595090571957 |
Soubory ke stažení
-

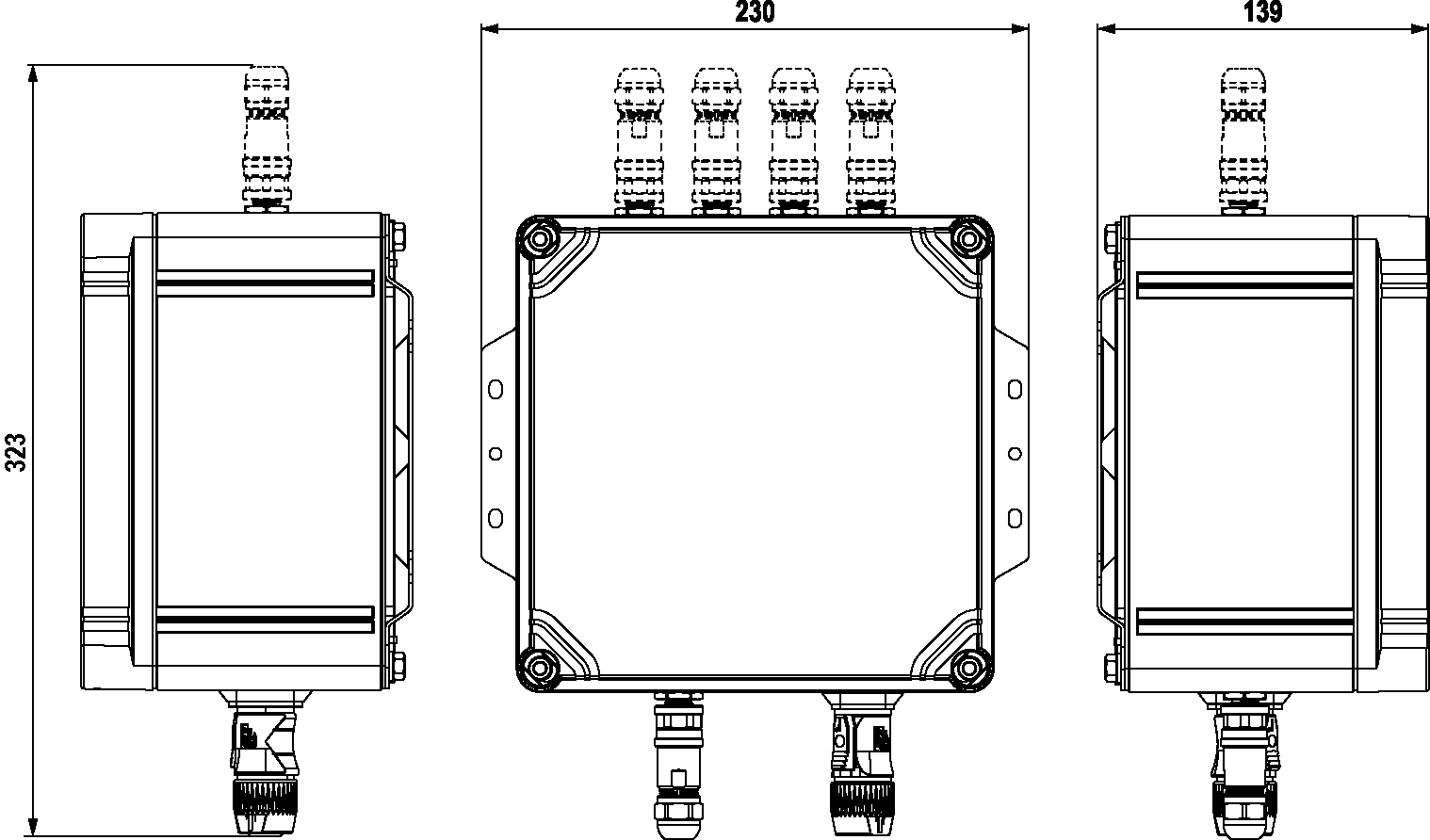

Rozměry
produktu
