ST2+3 (DM) - výměnné

DMG-024-V/1-4FR1-DIF

Objednací číslo: A06281

vyjímatelný modul, vazební impedance (R – odpor), stínění (G) od ochranné země odděleno pomocí bleskojistky

  • dvoustupňová přepěťová ochrana až čtyřžilových signálových linek
  • instalace těsně před chráněné zařízení
  • k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS-485, před pulsním přepětím
  • pouze proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana

Technické parametry

Název parametru Hodnota parametru
Typ SPD C2
Umístění SPD ST 2+3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 24 V DC
Nejvyšší trvalé provozní napětí Uc 25,00 V AC
Nejvyšší trvalé provozní napětí Uc 36,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 1,000 A
Mezní frekvence žíla-žíla f 6,00 MHz
Sériový odpor na žílu R 0,80 Ω
C2 jmenovitý výbojový proud (8/20 µs) GND-PE In 10,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 10,00 kA
C3 ochranná hladina napětí mód GND-PE při 1 kV/µs Up 550,00 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 46 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy GND-PE ta 100 ns
Připojení (vstup - výstup) svorky - svorky
Průřez připojovaných vodičů pevný (min) 0,14 mm2
Průřez připojovaných vodičů pevný (max) 4,00 mm2
Průřez připojovaných vodičů slaněný (min) 0,14 mm2
Průřez připojovaných vodičů slaněný (max) 2,50 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 70 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Celní nomenklatura 85363010
EAN 8595090562818

Soubory ke stažení

  • Rozměry
    produktu

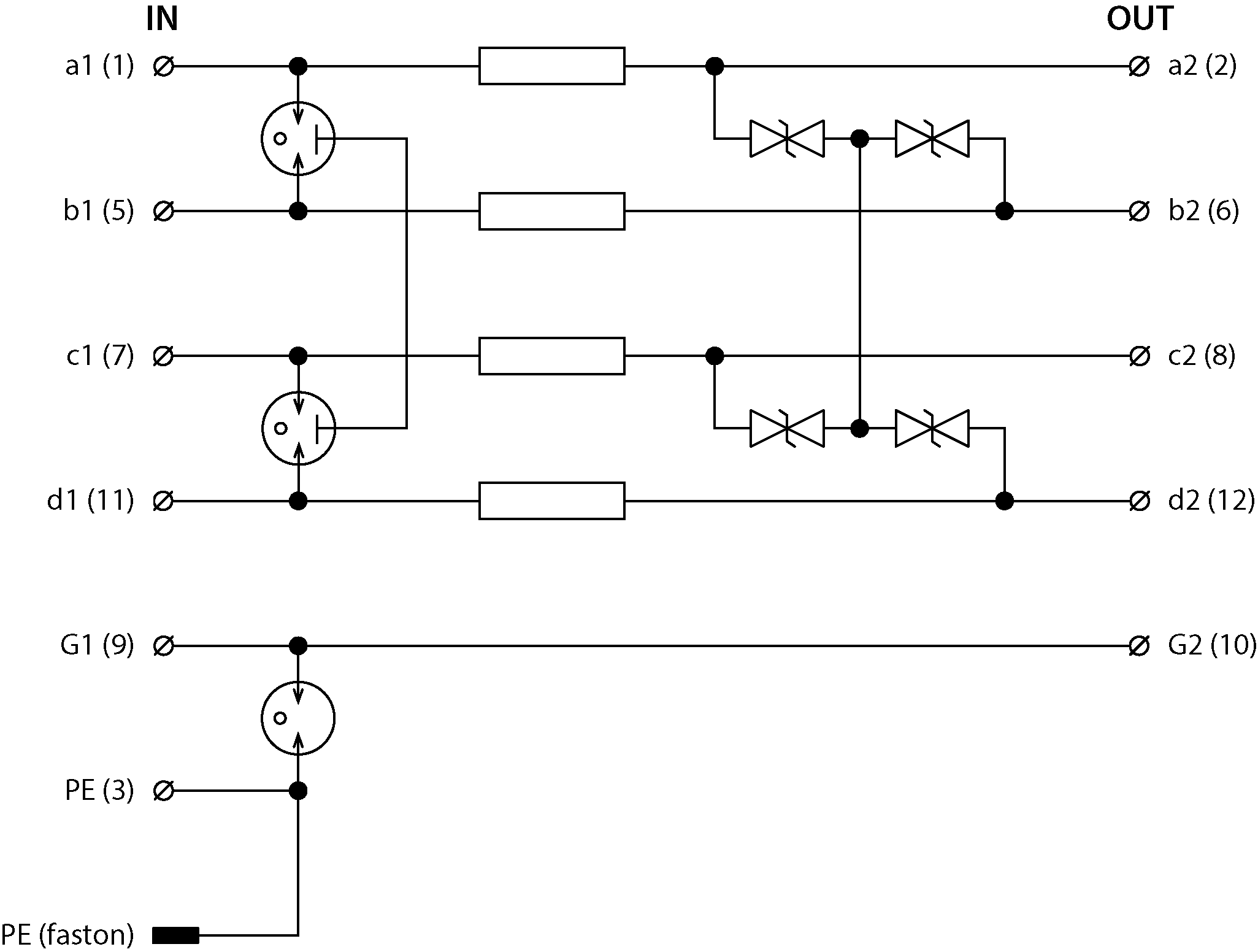

  • Schéma
