DA-275 V/1S+1
Objednací číslo: A01975
vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy
- sestava varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 1+1
- instalace do rozvodů nn v blízkosti chráněného zařízení
- k ochraně zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T3 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 230 V AC |
| Nejvyšší trvalé provozní napětí L-N | Uc | 275,00 V AC |
| Nejvyšší trvalé provozní napětí N-PE | Uc | 255,00 V AC |
| Typ sítě | TT | |
| Maximální předjištění | 63 A gL/gG | |
| Jmenovitý zkratový proud | ISCCR | 25,0 kA |
| Jmenovitý výbojový proud (8/20 µs) L-N | In | 5,00 kA |
| Jmenovitý výbojový proud (8/20 µs) N-PE | In | 10,00 kA |
| Zkušební napětí L-N | Uoc | 10,0 kV |
| Zkušební napětí N-PE | Uoc | 20,0 kV |
| Napěťová ochranná hladina mód L-N | Up | 1,00 kV |
| Napěťová ochranná hladina mód L-PE | Up | 1,50 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Doba odezvy L-N | ta | 25 ns |
| Doba odezvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV charakteristika (TOV 5 s) | výdržná | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | bezpečně poruchová | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | bezpečně poruchová | |
| Průřez připojovaných vodičů pevný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 25,00 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace pevný (max) | 1,5 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace slaněný (max) | 1,5 mm2 | |
| Signalizace poruchy L-N | červené zbarvení indikačního pole | |
| Signalizace poruchy N-PE | ne | |
| Dálková signalizace | bezpotenciálový přepínací kontakt | |
| Kontakty dálkové signalizace | 250 V / 0,5 A AC, 250 V / 0,1 A DC | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000942 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090519751 |
Soubory ke stažení
-
Rozměry
produktu
-

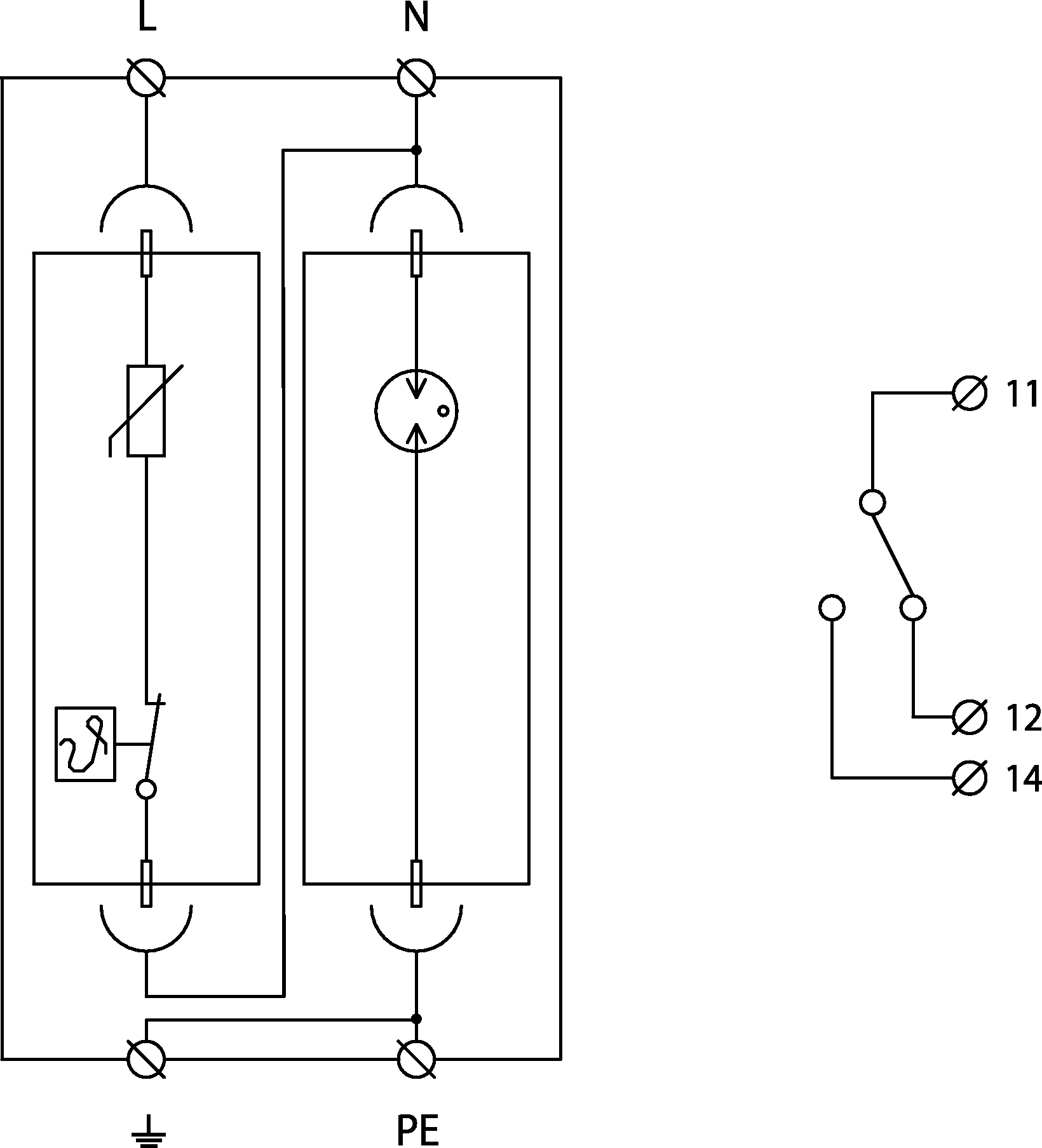

Schéma
