S vf filtrem

DA-275 BFG

Objednací číslo: A00629

optická signalizace poruchy, uzemňovací svorka, zařízení třídy ochrany I

  • přepěťová ochrana s integrovaným odrušovacím vf filtrem
  • instalace do rozvodů nn v blízkosti chráněného zařízení
  • k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení

Technické parametry

Název parametru Hodnota parametru
Typ SPD T3
Montáž na plochu
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí Uc 275,00 V AC
Jmenovitý zatěžovací proud při 25°C IL 16,000 A
Typ sítě TN
Maximální předjištění 16 A gL/gG nebo C 16 A
Útlum filtru při 1MHz nesymetrický (50 Ω/50 Ω) 30 dB
Jmenovitý výbojový proud (8/20 µs) L-N In 3,00 kA
Jmenovitý výbojový proud (8/20 µs) L+N-PE In 5,00 kA
Jmenovitý výbojový proud (8/20 µs) N-PE In 3,00 kA
Zkušební napětí L-N Uoc 6,0 kV
Zkušební napětí L+N-PE Uoc 10,0 kV
Zkušební napětí N-PE Uoc 6,0 kV
Napěťová ochranná hladina mód L-N Up 1,20 kV
Napěťová ochranná hladina mód L-PE Up 1,50 kV
Napěťová ochranná hladina mód N-PE Up 1,50 kV
Doba odezvy L-N ta 25 ns
Doba odezvy N-PE ta 100 ns
Průřez připojovaných vodičů pevný (max) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 2,50 mm2
Signalizace poruchy červená kontrolka
Dálková signalizace ne
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000942
Celní nomenklatura 85363010
EAN 8595090506294

Soubory ke stažení

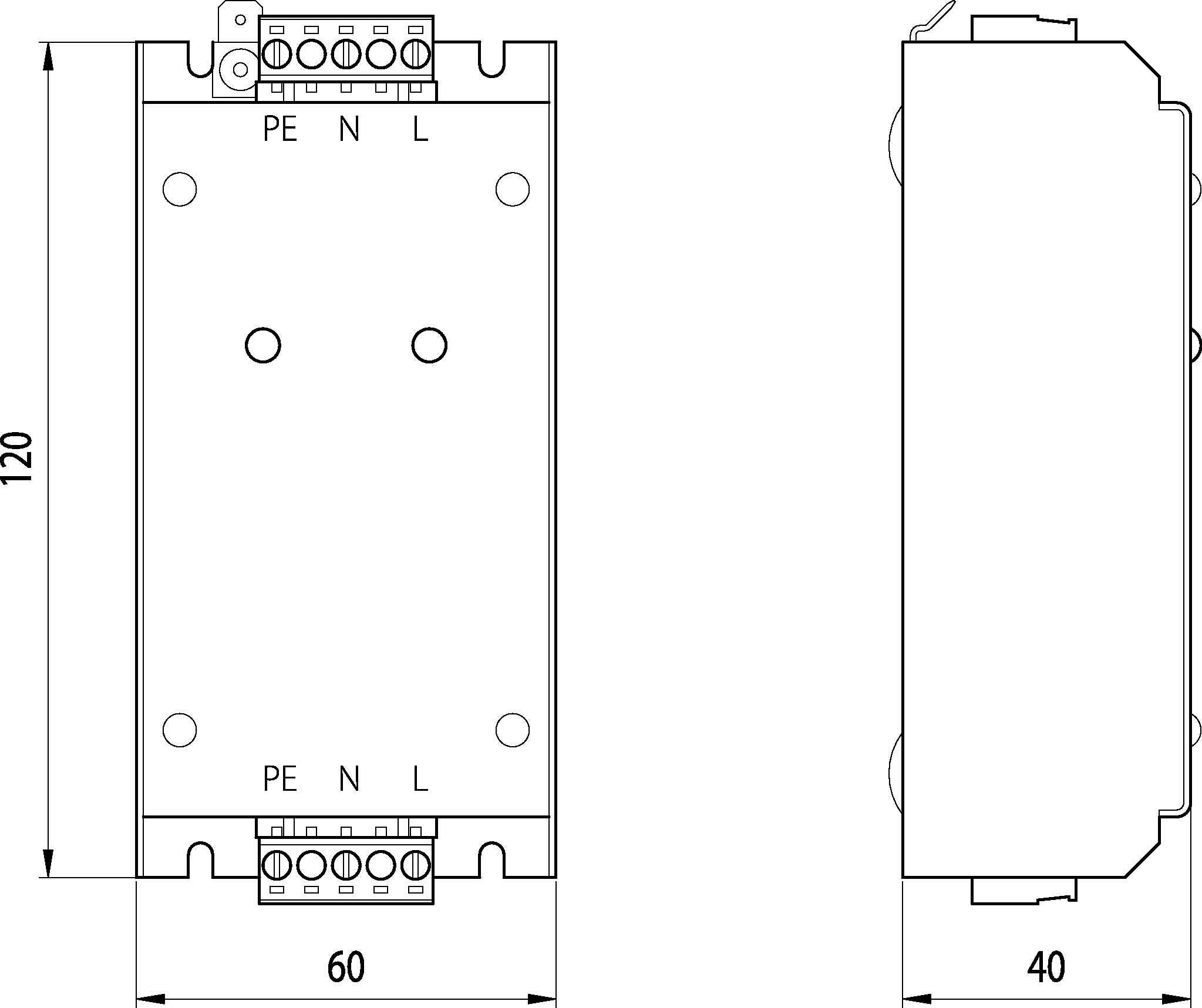

  • Rozměry
    produktu

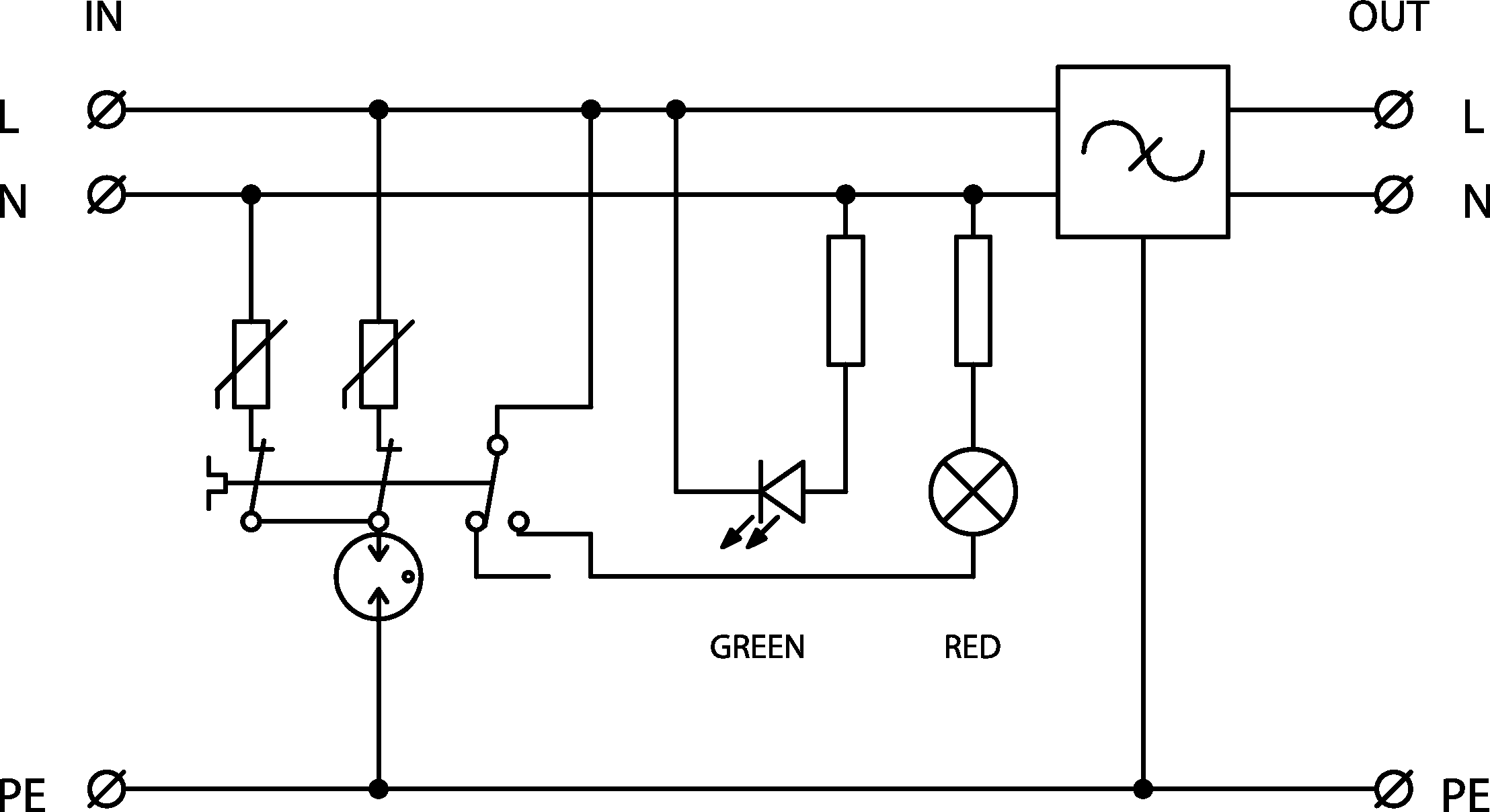

  • Schéma
    zapojení
