SPD

SP-T2+T3-320/Y-TLC-LED

Objednací číslo: A06247

vstup svorky/výstup vodiče, PE oko, signalizace poruchy přerušením napájení

  • ochrana před přepětím především pro LED svítidla
  • instalace do rozvodů nn v blízkosti chráněného zařízení
  • také pro zařízení umístěná ve venkovním prostředí s vysokým stupněm rizika poškození od přepětí (podle IEEE C62.41.2)

Technické parametry

Název parametru Hodnota parametru
Typ SPD T2,T3
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí Uc 320,00 V AC
Jmenovitý zatěžovací proud při 25°C IL 10,000 A
Typ sítě TT|TN
Maximální předjištění 32 A gL/gG nebo C 32 A
Jmenovitý zkratový proud ISCCR 3,0 kA
Reziduální proud IPE 0,004 mA
Jmenovitý výbojový proud (8/20 µs) L-N In 5,00 kA
Jmenovitý výbojový proud (8/20 µs) N-PE In 5,00 kA
Maximální výbojový proud (8/20 µs) L-N Imax 10,00 kA
Maximální výbojový proud (8/20 µs) N-PE Imax 10,00 kA
Zkušební napětí L-N Uoc 10,0 kV
Zkušební napětí L-PE Uoc 10,0 kV
Zkušební napětí N-PE Uoc 10,0 kV
Napěťová ochranná hladina mód L-N Up 1,30 kV
Napěťová ochranná hladina mód L-PE Up 1,50 kV
Napěťová ochranná hladina mód N-PE Up 1,50 kV
Doba odezvy L-N ta 25 ns
Doba odezvy N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV 5 s L-PE 440 V
TOV charakteristika (TOV 5 s) výdržná
TOV 120 min L-N 440 V
TOV charakteristika (120 min) výdržná
TOV 200 ms L-PE 1 455 V
TOV 200 ms N-PE 1 200 V
TOV charakteristika (TOV 200 ms) bezpečně poruchová
Průřez připojovaných vodičů pevný (max) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 1,50 mm2
Signalizace poruchy ztráta napětí, tmavě šedé zbarvení indikačního pole
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000942
Celní nomenklatura 85363030
EAN 8595090562474

Soubory ke stažení

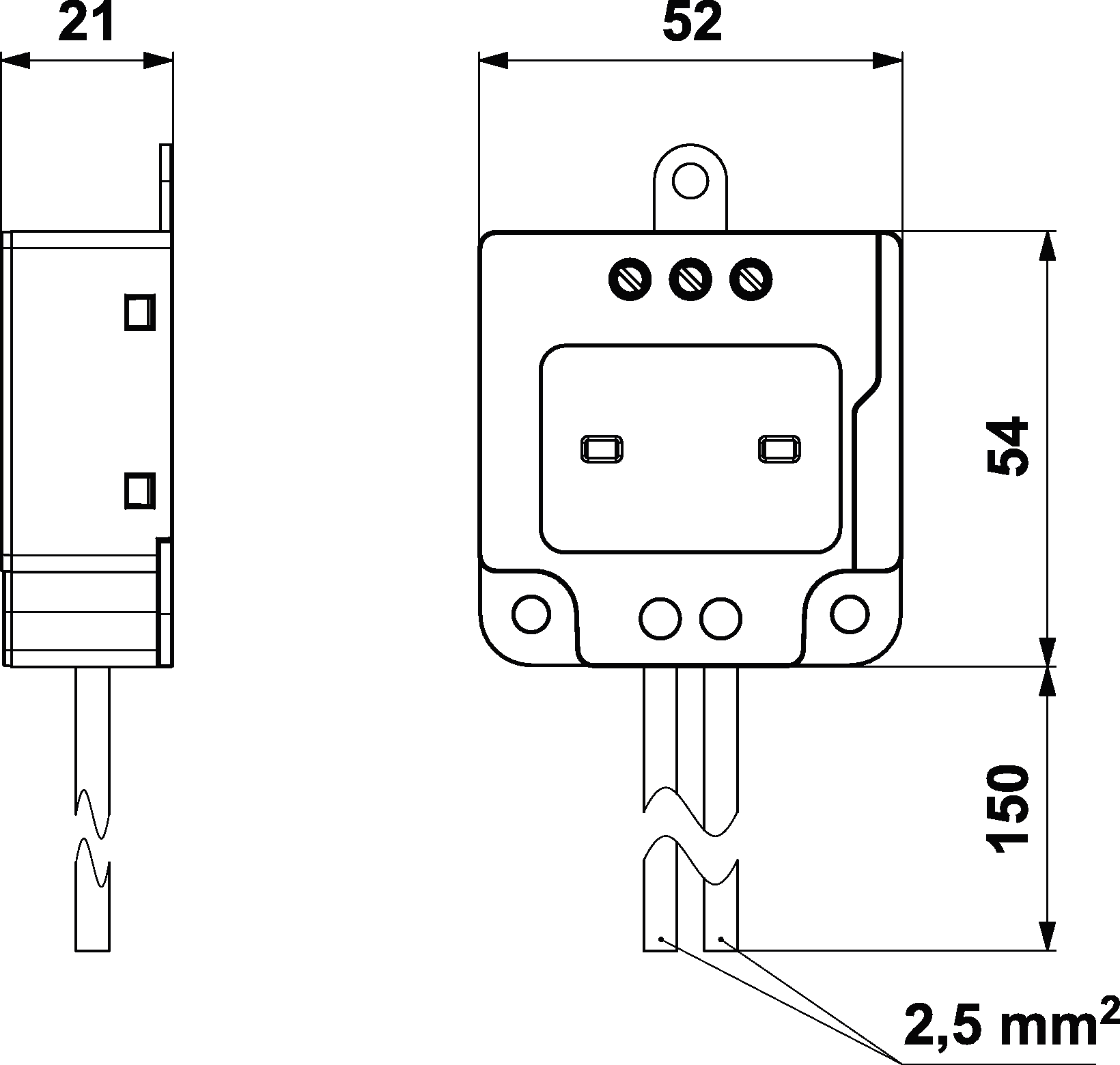

  • Rozměry
    produktu

  • Schéma
    zapojení
