SPD

SP-T2+T3-320/Y-CLC-LED

Objednací číslo: A06246

vstup/výstup vodiče, PE oko, signalizace poruchy přerušením napájení

  • ochrana před přepětím především pro LED svítidla
  • instalace do rozvodů nn v blízkosti chráněného zařízení
  • také pro zařízení umístěná ve venkovním prostředí s vysokým stupněm rizika poškození od přepětí (podle IEEE C62.41.2)

Technické parametry

Název parametru Hodnota parametru
Typ SPD T2,T3
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí Uc 320,00 V AC
Jmenovitý zatěžovací proud při 25°C IL 10,000 A
Typ sítě TT|TN
Maximální předjištění 32 A gL/gG nebo C 32 A
Jmenovitý zkratový proud ISCCR 3,0 kA
Reziduální proud IPE 0,004 mA
Jmenovitý výbojový proud (8/20 µs) L-N In 5,00 kA
Jmenovitý výbojový proud (8/20 µs) N-PE In 5,00 kA
Maximální výbojový proud (8/20 µs) L-N Imax 10,00 kA
Maximální výbojový proud (8/20 µs) N-PE Imax 10,00 kA
Zkušební napětí L-N Uoc 10,0 kV
Zkušební napětí L-PE Uoc 10,0 kV
Zkušební napětí N-PE Uoc 10,0 kV
Napěťová ochranná hladina mód L-N Up 1,30 kV
Napěťová ochranná hladina mód L-PE Up 1,50 kV
Napěťová ochranná hladina mód N-PE Up 1,50 kV
Doba odezvy L-N ta 25 ns
Doba odezvy N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV 5 s L-PE 440 V
TOV charakteristika (TOV 5 s) výdržná
TOV 120 min L-N 440 V
TOV charakteristika (120 min) výdržná
TOV 200 ms L-PE 1 455 V
TOV 200 ms N-PE 1 200 V
TOV charakteristika (TOV 200 ms) bezpečně poruchová
Signalizace poruchy ztráta napětí, tmavě šedé zbarvení indikačního pole
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000942
Celní nomenklatura 85363030
EAN 8595090562467

Soubory ke stažení

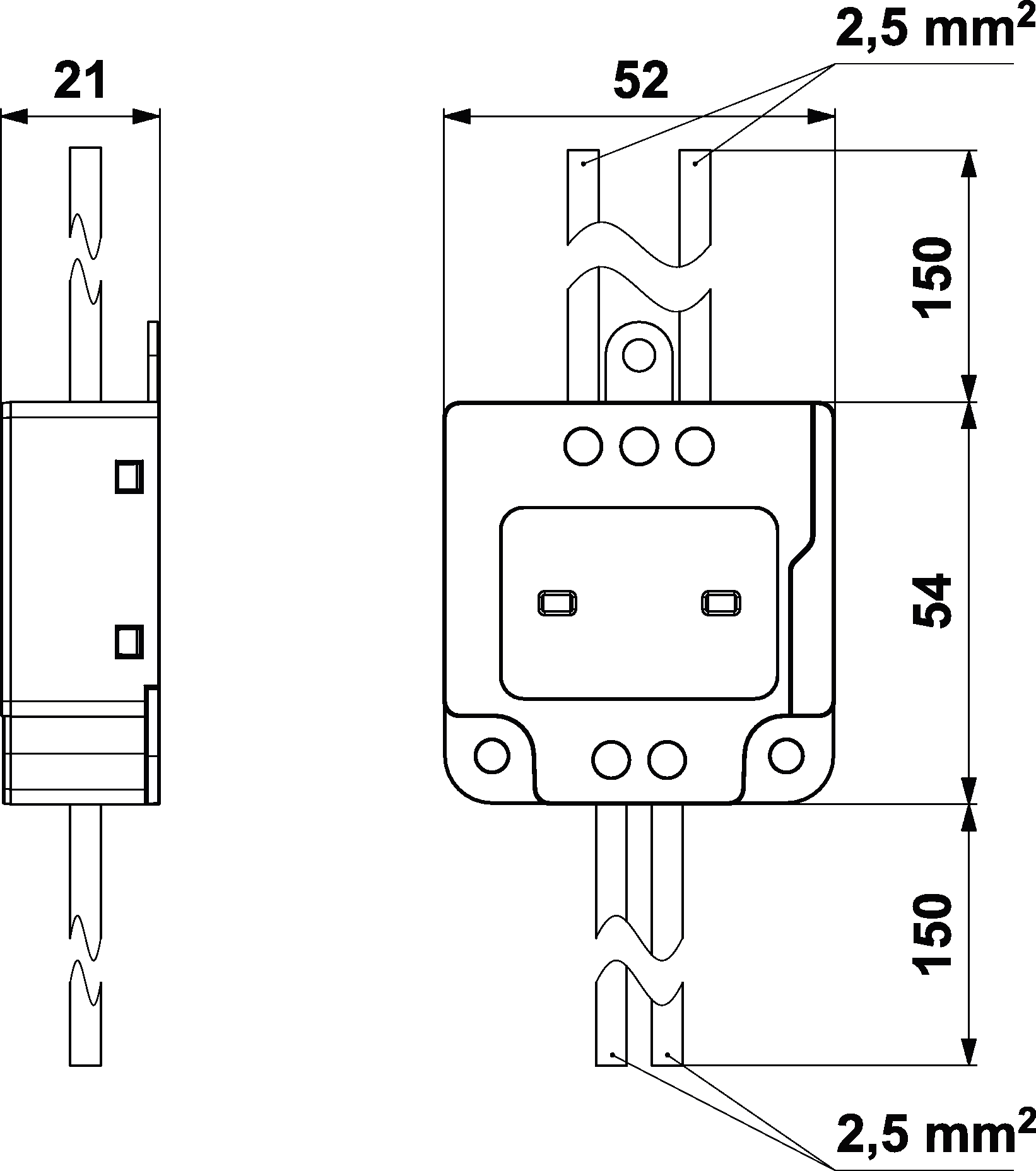

  • Rozměry
    produktu

  • Schéma
    zapojení
