Kombinované - T1 (25 kA)
FLP-25-T1-V/2
Objednací číslo: A06259vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu

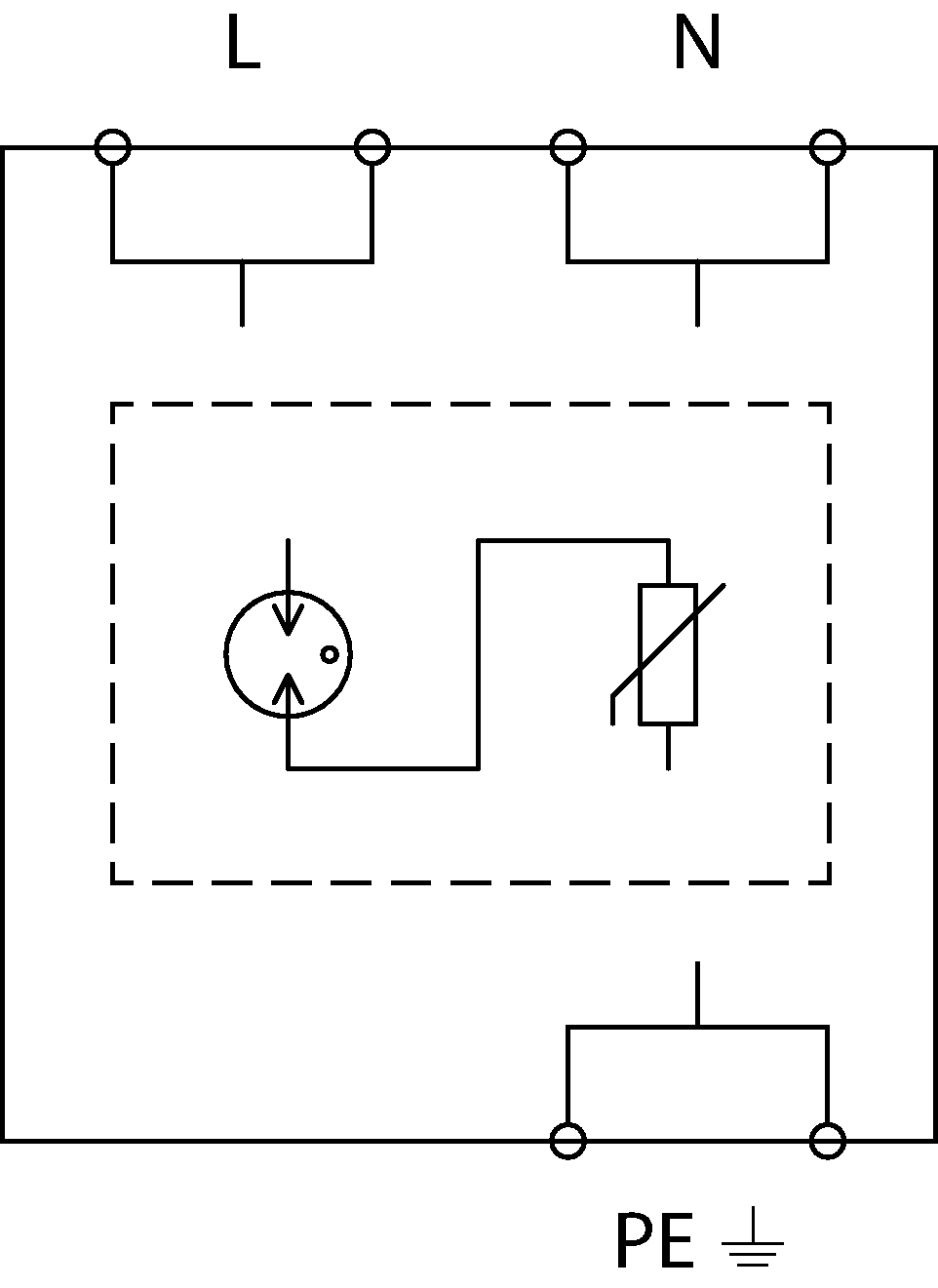

- dvoupólový velmi výkonný kombinovaný svodič bleskových proudů, bez vzniku následných proudů
- instalace do rozvodů nn na rozhraní zón LPZ 0–LPZ 1, především do hlavních rozvaděčů
- k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku, je vhodný pro rodinné domy, administrativní a průmyslové objekty
- koordinuje s SPD typu 2 (SLP-275 V) i bez použití oddělovacích tlumivek, nulový unikající proud
Technické parametry
Název parametru | Hodnota parametru | |
---|---|---|
Typ SPD | T1 | |

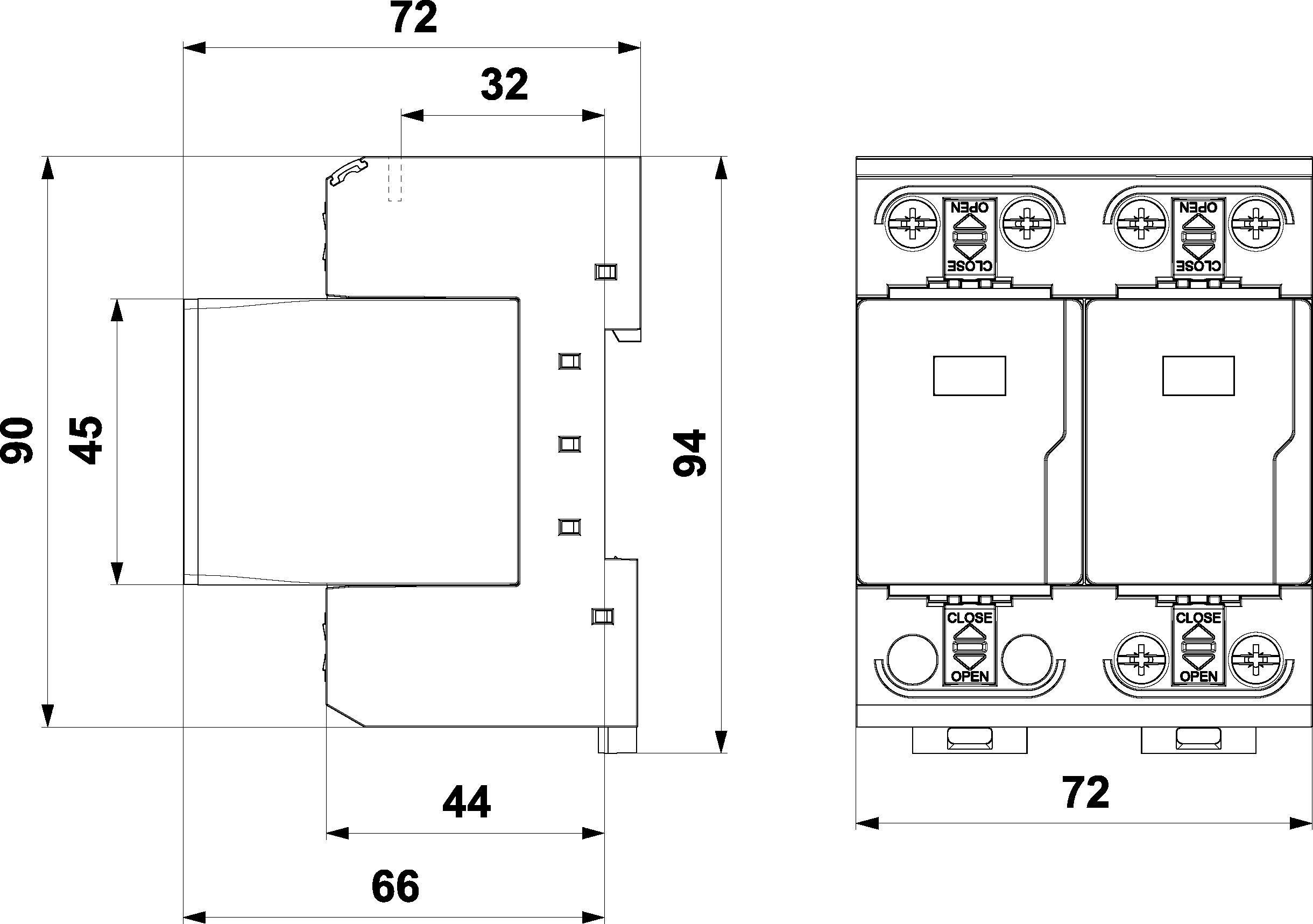

Montáž | lišta DIN 35 mm | |
Jmenovité napětí | Un | 230 V AC |
Nejvyšší trvalé provozní napětí | Uc | 260,00 V AC |
Jmenovitý zatěžovací proud pro "V" zapojení | IL | 125 A |
Typ sítě | TN | |
Maximální předjištění | 250 A gL/gG | |
Maximální předjištění pro "V" zapojení | 125 A gL/gG | |
Jmenovitý zkratový proud | ISCCR | 50,0 kA |
Celkový výbojový proud (10/350 µs) | ITotal(10/350) | 50,00 kA |
Impulsní výbojový proud (10/350 µs) | Iimp | 25,00 kA |
Napěťová ochranná hladina | Up | 1,50 kV |
Doba odezvy | ta | 100 ns |
TOV 5 s L-N | 335 V | |
TOV charakteristika (TOV 5 s) | výdržná | |
Průřez připojovaných vodičů pevný (min) | 2,50 mm2 | |
Průřez připojovaných vodičů pevný (max) | 50,00 mm2 | |
Průřez připojovaných vodičů slaněný (min) | 2,50 mm2 | |
Průřez připojovaných vodičů slaněný (max) | 35,00 mm2 | |
Signalizace poruchy | červené zbarvení indikačního pole | |
Dálková signalizace | ne | |
Stupeň krytí | IP 20 | |
Rozsah provozních teplot (min/max) | -40 / 80 °C | |
Rozsah vlhkosti | 5 - 95 % | |
Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
Třída ETIM | EC000381 | |
Náhradní modul | FLP-25-T1-V/0 | |
Celní nomenklatura | 85363090 | |
EAN | 8595090562597 |
