Kombinované - T1 (25 kA)

FLP-25-T1-V/1+1

Objednací číslo: A06257

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu

  • výkonný kombinovaný svodič bleskových proudů s uzavřeným výkonným jiskřištěm zapojeným v módu 1+1
  • instalace do rozvodů nn na rozhraní zón LPZ 0–LPZ 1, především do hlavních rozvaděčů
  • k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku, je vhodný pro rodinné domy, administrativní a průmyslové objekty
  • koordinuje s SPD typu 2 (SLP-275 V) i bez použití oddělovacích tlumivek, nulový unikající proud

Technické parametry

Název parametru Hodnota parametru
Typ SPD T1
Montáž lišta DIN 35 mm
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí L-N Uc 260,00 V AC
Nejvyšší trvalé provozní napětí N-PE Uc 255,00 V AC
Jmenovitý zatěžovací proud pro "V" zapojení IL 125 A
Typ sítě TT
Maximální předjištění 250 A gL/gG
Maximální předjištění pro "V" zapojení 125 A gL/gG
Jmenovitý zkratový proud ISCCR 50,0 kA
Celkový výbojový proud (10/350 µs) ITotal(10/350) 50,00 kA
Impulsní výbojový proud (10/350 µs) L-N Iimp 25,00 kA
Impulsní výbojový proud (10/350 µs) N-PE Iimp 50,00 kA
Napěťová ochranná hladina mód L-N Up 1,50 kV
Napěťová ochranná hladina mód L-PE Up 2,20 kV
Napěťová ochranná hladina mód N-PE Up 1,50 kV
Schopnost samostatně vypnout následný proud N-PE Ifi 0,1 kA
Doba odezvy L-N ta 100 ns
Doba odezvy N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV charakteristika (TOV 5 s) výdržná
TOV 200 ms N-PE 1 200 V
TOV charakteristika (TOV 200 ms) výdržná
Průřez připojovaných vodičů pevný (min) 2,50 mm2
Průřez připojovaných vodičů pevný (max) 50,00 mm2
Průřez připojovaných vodičů slaněný (min) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 35,00 mm2
Signalizace poruchy L-N červené zbarvení indikačního pole
Signalizace poruchy N-PE ne
Dálková signalizace ne
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000381
Náhradní modul FLP-25-T1-V/0|FLP-A50N V/0
Celní nomenklatura 85363090
EAN 8595090562573

Soubory ke stažení

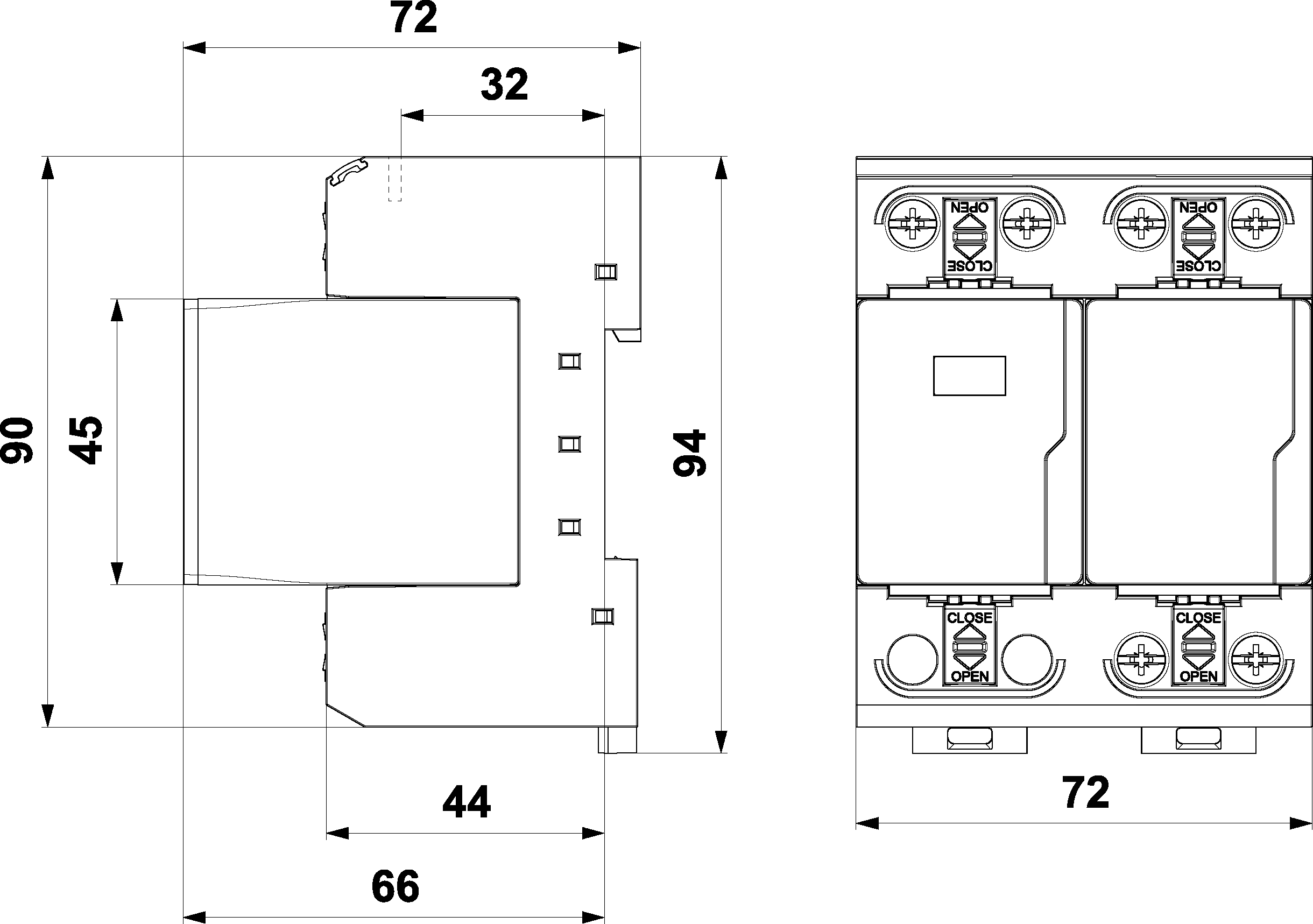

  • Rozměry
