ST2+3 (DM) - kompaktní

DM-006/1 3R DJ

Objednací číslo: A01350

vazební impedance (R – odpor)

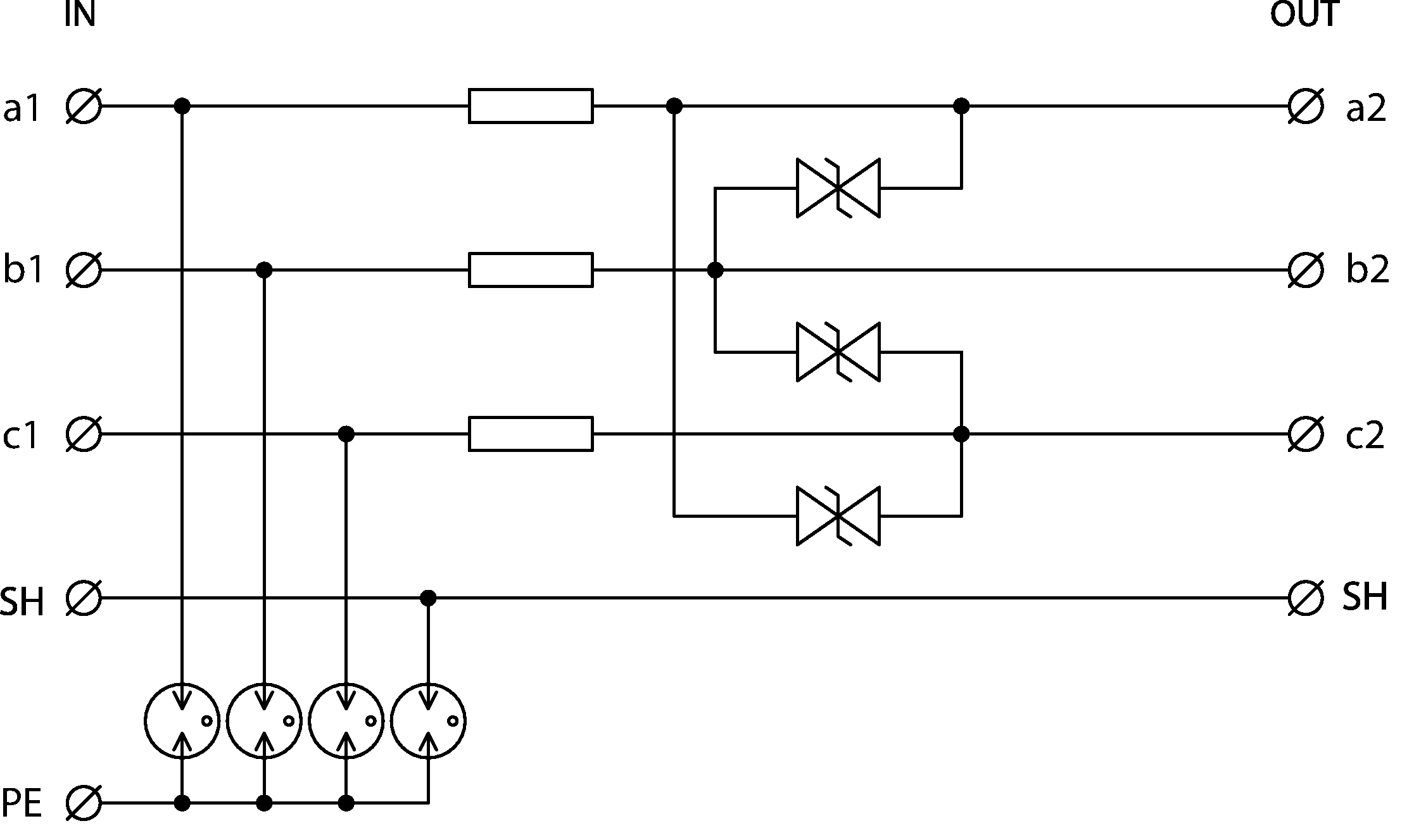

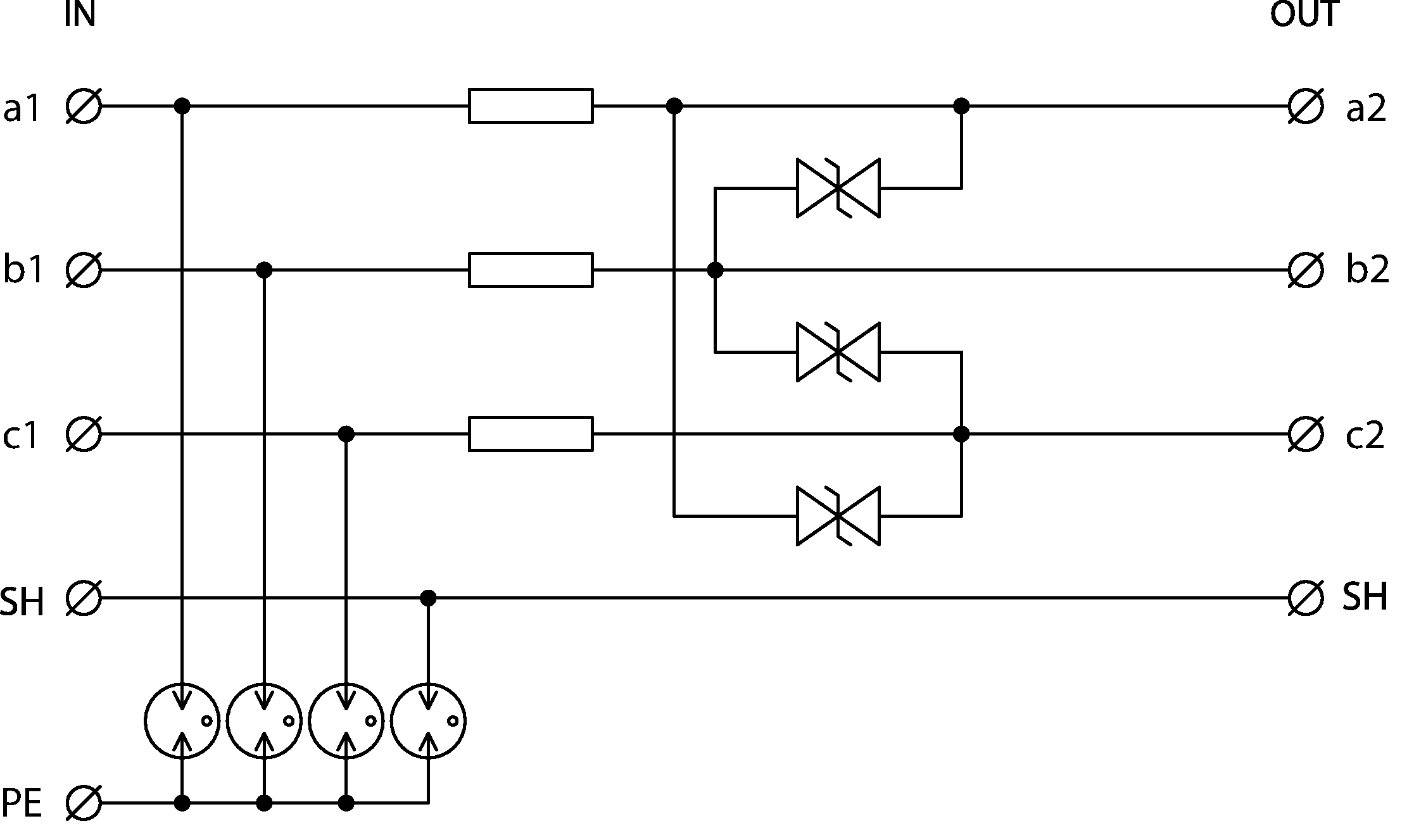

dvoustupňová přepěťová ochrana třížilových signálových linek
instalace těsně před chráněné zařízení
k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím
proti podélnému přepětí (žíla–ochranná zem) hrubá přepěťová ochrana, proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana

Technické parametry

Název parametru		Hodnota parametru
Typ SPD		C2, C3
Umístění SPD		ST 2+3

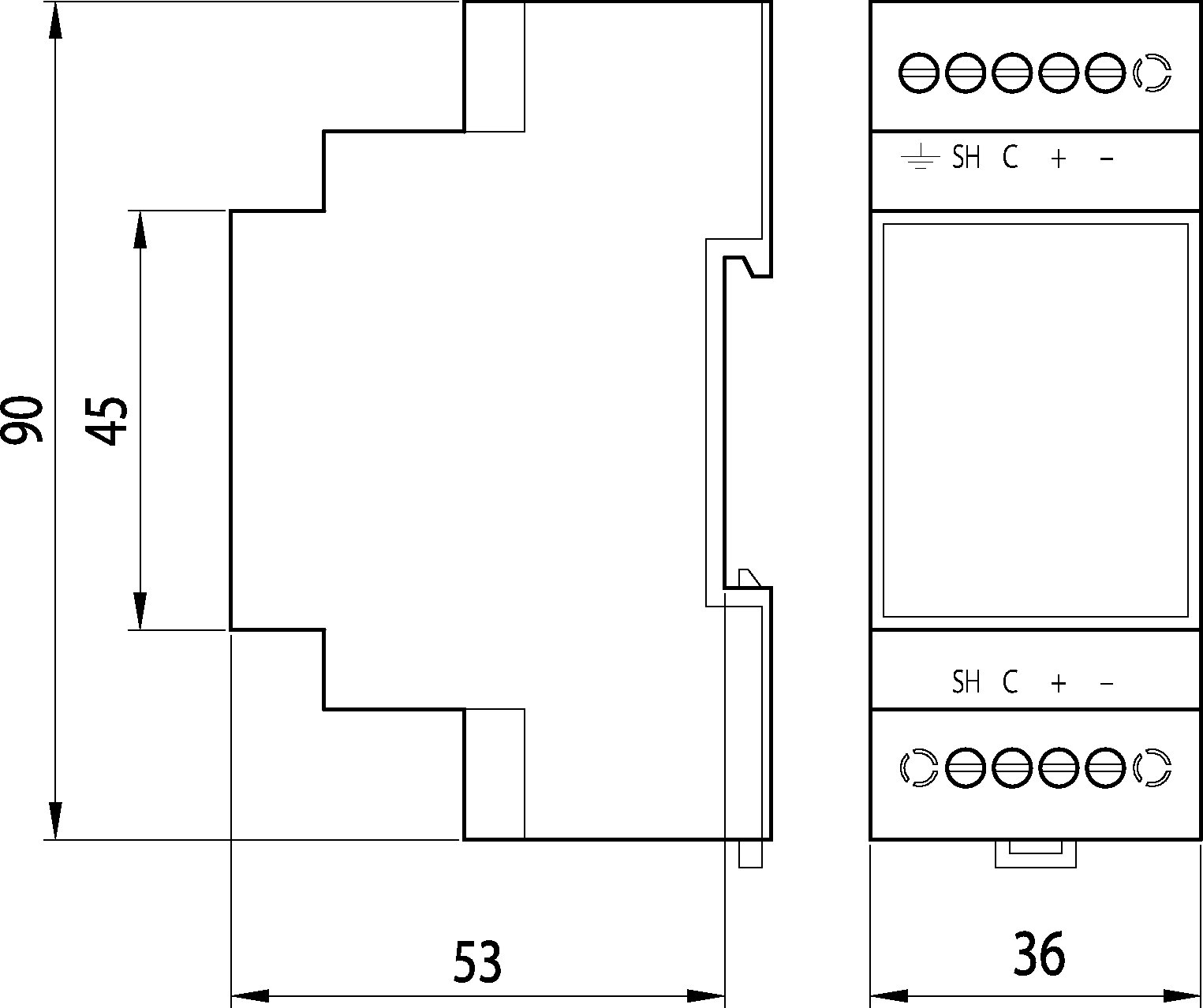

Montáž		lišta DIN 35 mm
Jmenovité napětí	U_n	6 V DC
Nejvyšší trvalé provozní napětí	U_c	5,70 V AC
Nejvyšší trvalé provozní napětí	U_c	8,10 V DC
Jmenovitý zatěžovací proud při 25°C	I_L	0,060 A
Mezní frekvence žíla-žíla	f	1,00 MHz
Sériový odpor na žílu	R	6,80 Ω
C2 jmenovitý výbojový proud (8/20 µs) na žílu	I_n	10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In	U_p	350 V
C2 ochranná hladina napětí mód žíla-žíla při In	U_p	25 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs	U_p	650 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs	U_p	12 V
Doba odezvy žíla-žíla	t_a	1 ns
Doba odezvy žíla-PE	t_a	100 ns
Připojení (vstup - výstup)		svorky - svorky
Průřez připojovaných vodičů pevný (max)		4,00 mm²
Průřez připojovaných vodičů slaněný (max)		2,50 mm²
Stupeň krytí		IP 20
Rozsah provozních teplot (min/max)		-40 / 80 °C
Splňuje požadavky normy		ČSN EN 61643-21+A1,A2
Třída ETIM		EC001625
Celní nomenklatura		85363010
EAN		8595090513506
