Ethernet a PoE - kompaktní
DL-10G-RJ45-PoE-AB
Objednací číslo: A06149
konektory RJ45
- dvoustupňová přepěťová ochrana Ethernetu v kombinaci s ochranou napájení po této lince
- instalace na vstupu do objektu v blízkosti chráněného zařízení, na rozhraní zón LPZ 0 a LPZ 1 a vyšších
- k ochraně linky Ethernet s PoE před pulsním přepětím
- vyhovuje všem typům PoE/PoE+/PoE++
- součást dodávky: univerzální plastový adaptér pro montáž na lišty DIN a držák GND 2
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | D1, C2, C3 | |
| Umístění SPD | ST 1+2+3 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí žíla-žíla | Uc | 8,50 V DC |
| Nejvyšší trvalé provozní napětí pár-pár (POE) | Uc | 58,00 V DC |
| Jmenovitý zatěžovací proud na žílu při 25°C | IL | 0,5 A |
| Mezní frekvence žíla-žíla | f | 500,00 MHz |
| Vložný útlum na mezní frekvenci | 3,20 dB | |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-žíla | In | 0,15 kA |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-PE | In | 1,25 kA |
| C2 jmenovitý výbojový proud (8/20 µs) pár-pár (POE) | In | 0,15 kA |
| D1 celkový výbojový proud (10/350 µs) žíly-PE | ITotal | 2,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 10,00 kA |
| C2 ochranná hladina napětí mód žíla-žíla (@Uoc/In) | Up | 60,00 V (0,3 kV / 0,15 kA) |
| C2 ochranná hladina napětí mód žíla-PE (@Uoc/In) | Up | 700,00 V (2,5 kV / 1,25 kA) |
| C2 ochranná hladina napětí mód pár-pár (POE) (@Uoc/In) | Up | 90,00 V (0,3 kV / 0,15 kA) |
| C3 ochranná hladina napětí mód žíla-žíla (@In - 1 kV/µs) | Up | 45,00 V (10 A) |
| C3 ochranná hladina napětí mód žíla-PE (@In - 1 kV/µs) | Up | 500,00 V (10 A) |
| C3 ochranná hladina napětí mód pár-pár (POE) (@In - 1 kV/µs) | Up | 85,00 V (10 A) |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-PE | ta | 100 ns |
| Připojení (vstup - výstup) | RJ 45/RJ 45 | |
| Stupeň krytí | IP 30 (bez konektorů IP 10) | |
| Rozsah provozních teplot (min/max) | -10 / 50 °C | |
| Rozsah vlhkosti | 15 - 85 % | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001473 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090561491 |
Soubory ke stažení
-

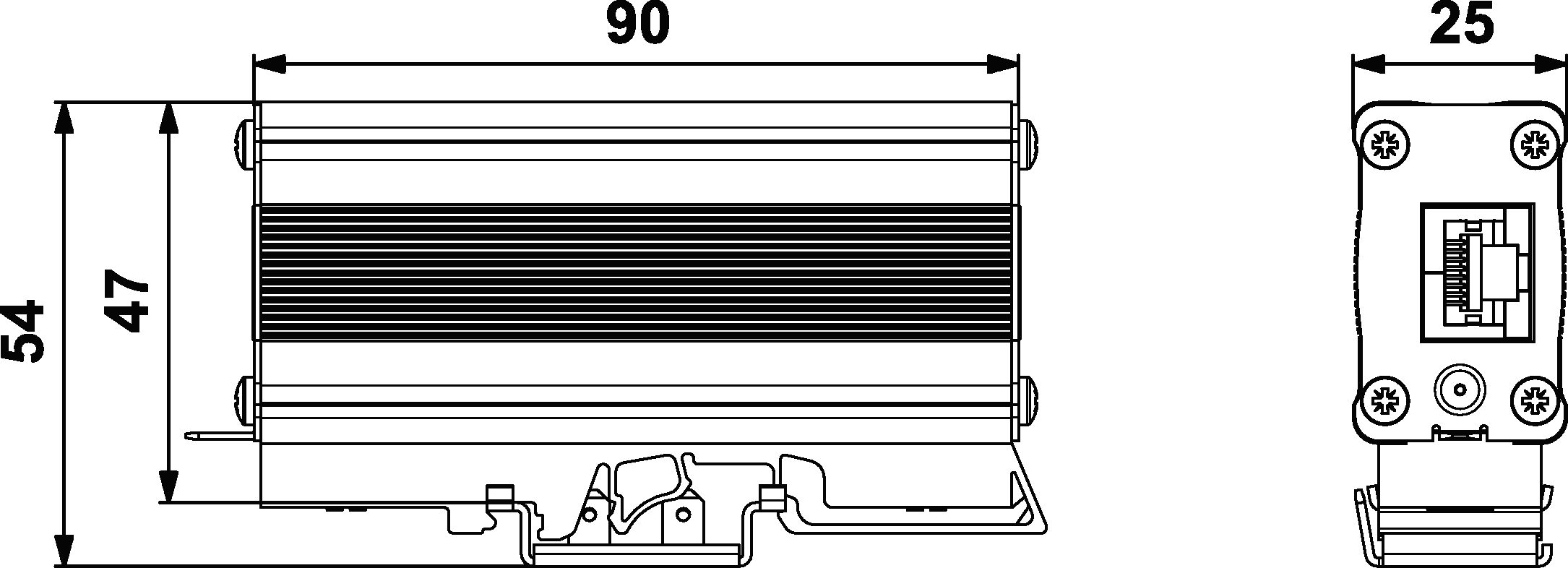

Rozměry
produktu
-

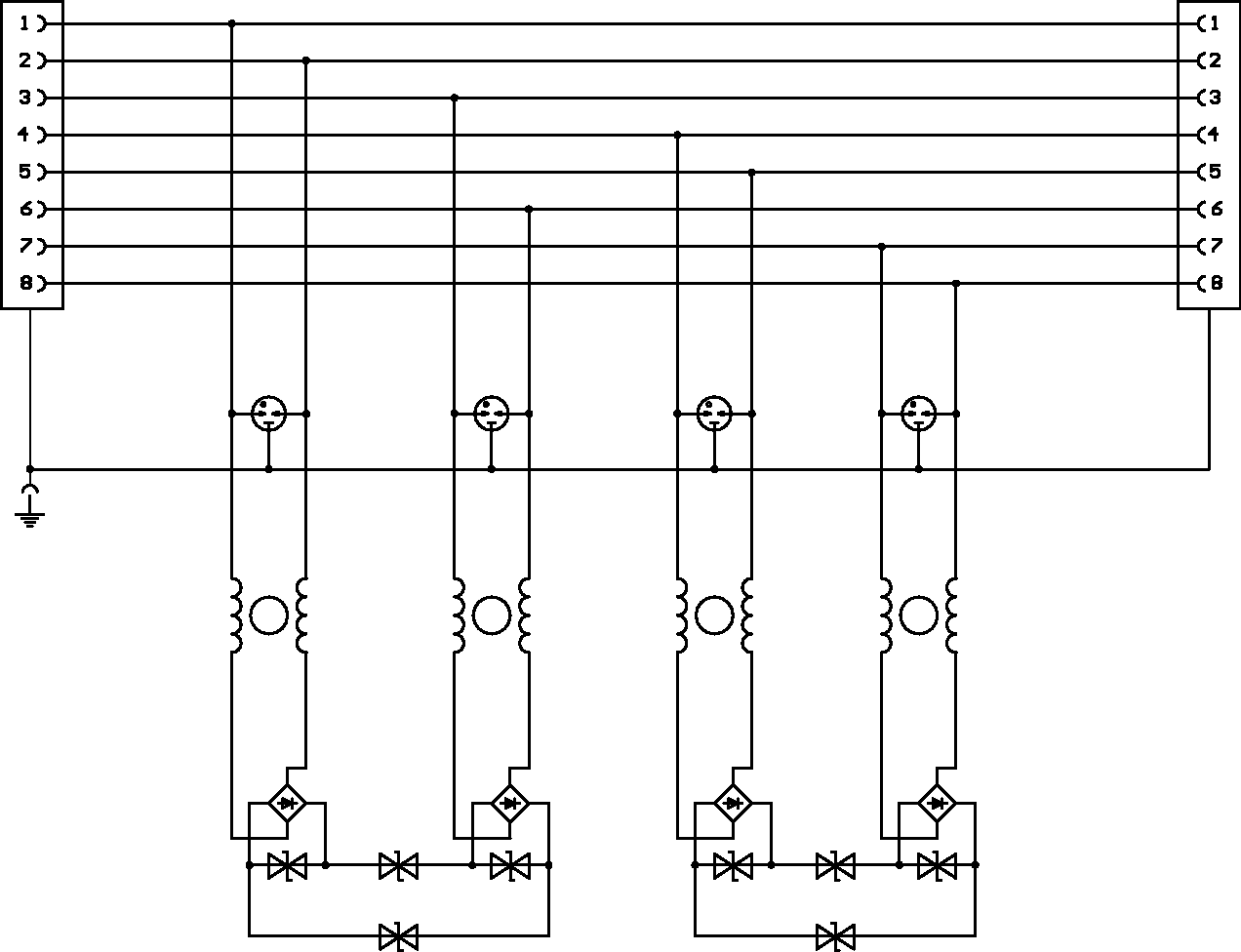

Schéma
zapojení
