In LSA+ Schienen (CLSA)

CLSA-48

Bestellnummer: A05172

für LSA-PLUS-Trennleisten

  • eine Kombination aus Grob- und Feinschutz der Daten- und Mess- und Regelsystemleitungen
  • Montage nah an geschützten Geräten
  • zum Schutz von Kommunikationsschnittstellen und Messleitungen von Mess- und Regelsystemen, elektronischen Sicherheits- und Brandmeldesystemen usw. gegen die Einwirkung von Stoßspannung
  • Grob- und Feinüberspannungsschutz im Differenzbetrieb (Ader – Ader) und Grobschutz im Gleichtaktbetrieb (Ader — PE)

Technische Parameter

Parametername Parameterwert
SPD-Typ C2, C3
SPD-Montageort ST 2+3
Montage LSA-Abschaltleiste
Maximale Betriebsspannung Uc 36,00 V AC
Maximale Betriebsspannung Uc 51,00 V DC
Nennlaststrom IL 0,500 A
Serienwiderstand per Ader R 1,60 Ω
C2 Nennableitstoßstrom (8/20 µs) pro Ader In 5,00 kA
C2 Gesamtableitstoßstrom (8/20 µs) Adern-PE ITotal 10,00 kA
C2 Spannungsschutzpegel Betriebsart Ader-PE bei In Up 400 V
C3 Spannungsschutzpegel Betriebsart Ader-PE bei 1 kV/µs Up 350 V
C3 Spannungsschutzpegel Betriebsart Ader-Ader bei 1 kV/µs Up 65 V
Ansprechzeit Ader-Ader ta 1 ns
Ansprechzeit Ader-PE ta 100 ns
Anschluss (Ein-/Ausgang) LSA-Abschaltungsleiste
Schutzklasse IP 20
Betriebstemperaturbereich (min/max) -40 / 70 °C
nach Norm EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012
ETIM-Klasse EC001625
Zubehör Erdungsschiene
Zolltarifnummer 85363010
EAN 8595090551720

Dateien zum Download

  • Produktabmessungen

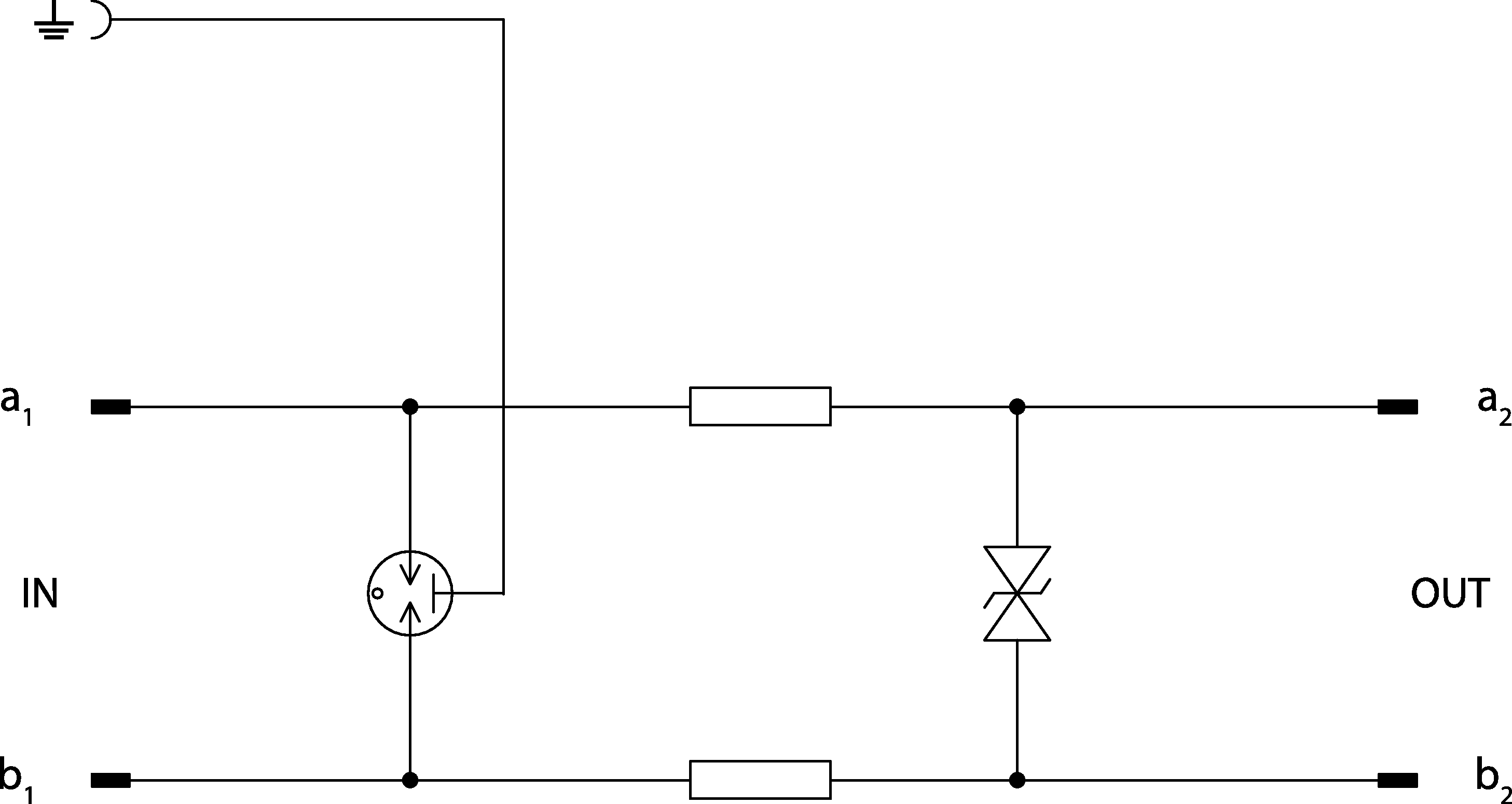

  • Prinzipschaltbild
