Einstufige (DS)
DS-B090-RB
Bestellnummer: A06070
B – Gasentladungsröhre, schraubenlose Klemme
- Einstufiger Grobüberspannungsableiter
- zum Schutz von Signal-, Daten- und sonstigen Leitungen gegen die Einwirkung von Stoßspannung
- hauptsächlich zur Trennung der Abschirmung von der Schutzerde einsetzbar/einzusetzen
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | C2 | |
| SPD-Montageort | ST 2 | |
| Montage | DIN-Schiene 35 mm | |
| Maximale Betriebsspannung | Uc | 50,00 V AC |
| Maximale Betriebsspannung | Uc | 70,00 V DC |
| Nennlaststrom | IL | 10,000 A |
| C2 Nennableitstoßstrom (8/20 µs) pro Ader | In | 10,00 kA |
| C3 Spannungsschutzpegel Betriebsart Ader-PE bei 1 kV/µs | Up | 550 V |
| Ansprechzeit Ader-PE | ta | 100 ns |
| Anschluss (Ein-/Ausgang) | schraubenlose Klemmen/schraubenlose Klemmen | |
| Min. Querschnitt für Seil | 0,08 mm2 | |
| Max. Querschnitt für Seil | 4,00 mm2 | |
| Min. Querschnitt für Litze | 0,08 mm2 | |
| Max. Querschnitt für Litze | 2,50 mm2 | |
| Betriebstemperaturbereich (min/max) | -40 / 70 °C | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC000943 | |
| Zolltarifnummer | 85363010 | |
| EAN | 8595090560708 |
Dateien zum Download
-
Produktabmessungen
-

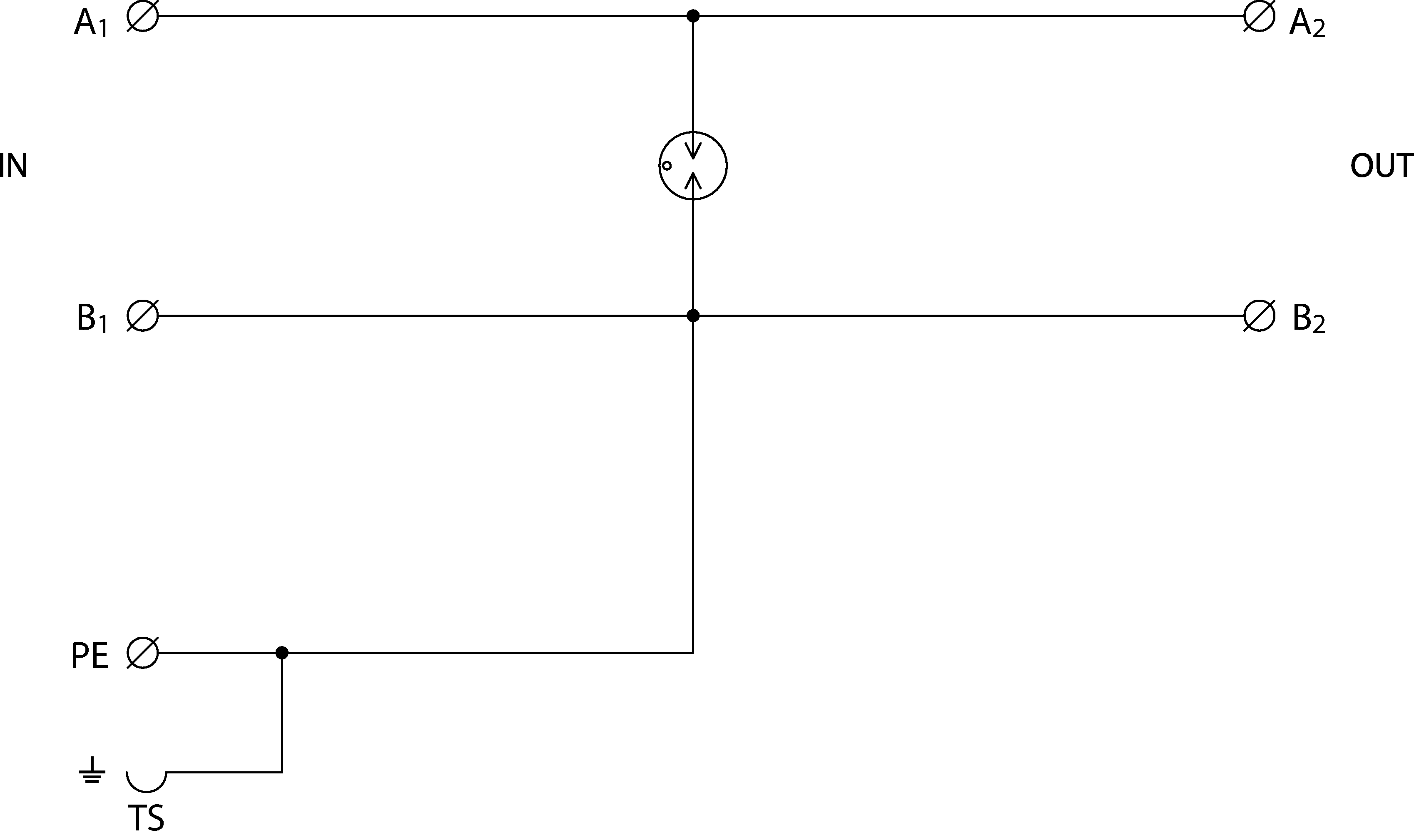

Prinzipschaltbild
