Kombiniert - T1 (25 kA)

FLP-25-T1-V/1+1

Bestellnummer: A06257

Entfernbares Modul, optische Fehlersignalisierung, Möglichkeit der Modulblockierung

  • Leistungsstarker Kombi-Blitzstromableiter mit geschlossener Leistungsfunkenstrecke verbunden mit dem 1+1 Modus
  • Installation in Niederspannungsverteilungen an den Schnittstellen der LPZ 0-LPZ 1 Zone, hauptsächlich zu den Hauptverteilern
  • "Zum Schutz gegen Überspannung bei direkten und indirekten Blitzeinschlägen, eignet für Familienhäuser," Büro- und Industriegebäude
  • Koordiniert mit SPD Typ 2 (SLP-275 V) auch ohne den Einsatz von Isolationsdrosseln, Null Leckstrom

Technische Parameter

Parametername Parameterwert
SPD-Typ T1
Montage DIN-Schiene 35 mm
Nennspannung Un 230 V AC
Maximale Betriebsspannung L-N Uc 260,00 V AC
Maximale Betriebsspannung N-PE Uc 255,00 V AC
Nennlaststrom V-Schaltung IL 125 A
Netzart TT
Maximale Vorsicherung 250 A gL/gG
Maximale Vorsicherung bei V-Verdrahtung 125 A gL/gG
Kurzschlussstrom ISCCR 50,0 kA
Gesamtableitstoßstrom (10/350 µs) ITotal(10/350) 50,00 kA
Stoßentladestrom (10/350 µs) L-N Iimp 25,00 kA
Stoßentladestrom (10/350 µs) N-PE Iimp 50,00 kA
Spannungsschutzpegel L-N Up 1,50 kV
Spannungsschutzpegel L-PE Up 2,20 kV
Spannungsschutzpegel N-PE Up 1,50 kV
Möglichkeit zur unabhängigen Abschaltung des folgenden Stroms N-PE Ifi 0,1 kA
Ansprechzeit L-N ta 100 ns
Ansprechzeit N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV-Eigenschaft (5 s) Widerstand
TOV 200 ms N-PE 1 200 V
TOV-Eigenschaft (200 ms) Widerstand
Min. Querschnitt für Seil 2,50 mm2
Max. Querschnitt für Seil 50,00 mm2
Min. Querschnitt für Litze 2,50 mm2
Max. Querschnitt für Litze 35,00 mm2
Fehleranzeige L-N rotes Anzeigenfeld
Fehleranzeige N-PE nein
Fernanzeige nein
Schutzklasse IP 20
Betriebstemperaturbereich (min/max) -40 / 80 °C
Feuchtigkeit 5 - 95 %
nach Norm EN 61643-11:2012, IEC 61643-11:2011
ETIM-Klasse EC000381
Steckermodul FLP-25-T1-V/0|FLP-A50N V/0
Zolltarifnummer 85363090
EAN 8595090562573

Dateien zum Download

  • Produktabmessungen

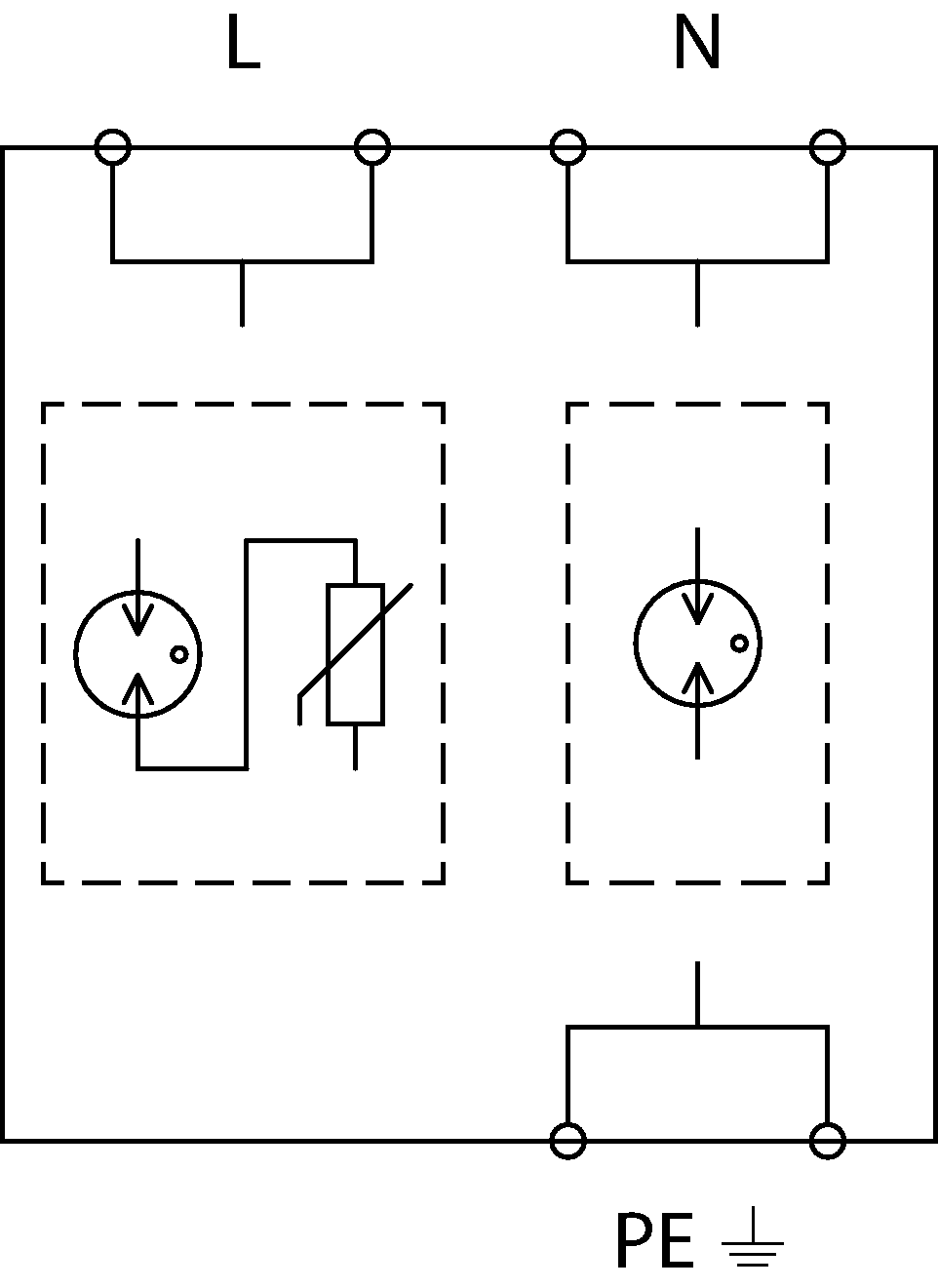

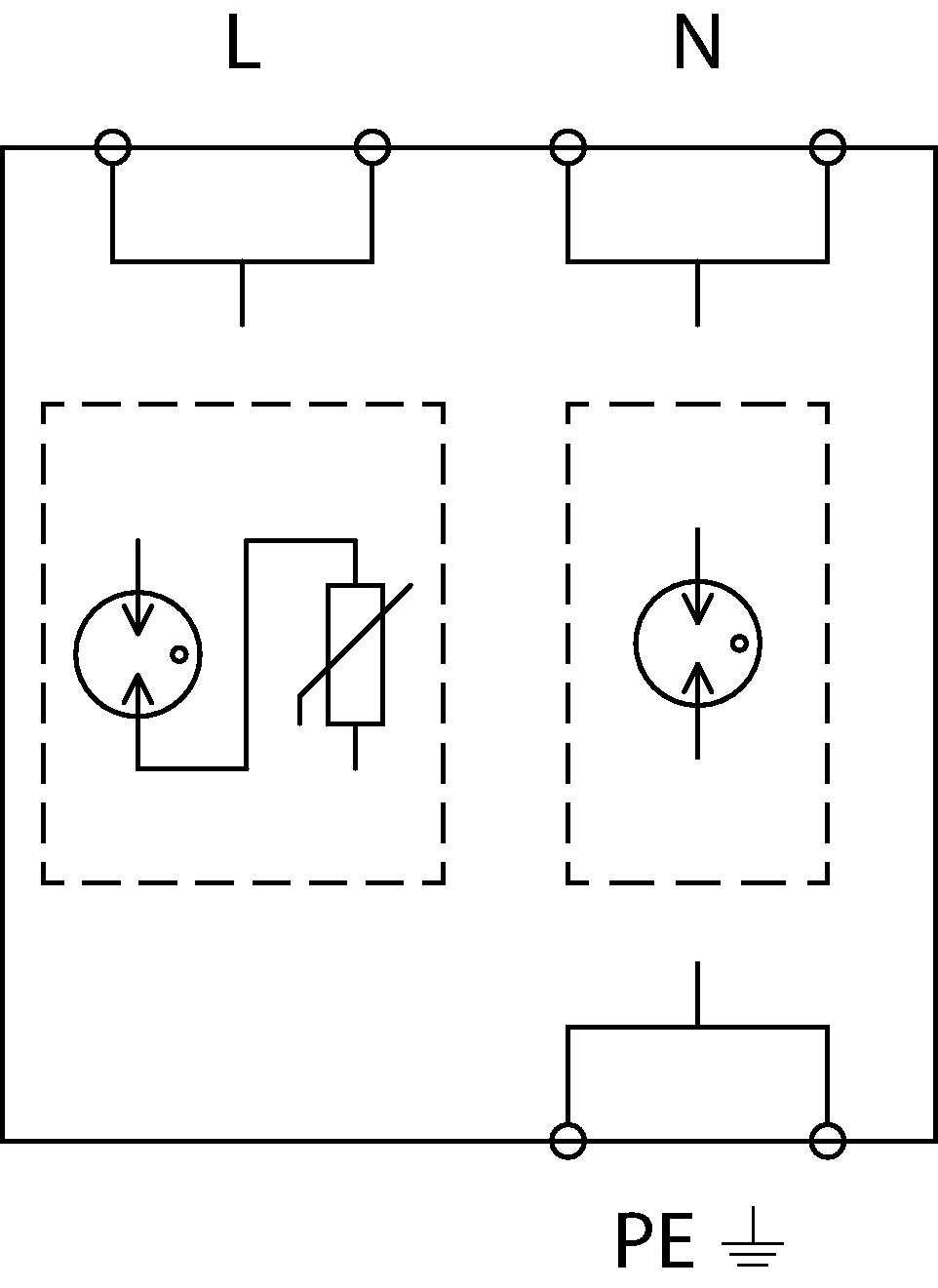

  • Prinzipschaltbild
