Ethernet und PoE - kompakt

DL-1G-POE-INJECTOR

Bestellnummer: A06620

Steckverbinder RJ45 + SV

  • Zweistufiger Überspannungsschutz eines Ethernet-Netzes, in Verbindung mit der Stromversorgung über diese Ethernet-Linie einschließlich Injektor
  • Einbau am Eingang in das Bauobjekt nahe der zu schützenden Anlage, an der Schnittstelle zwischen den Zonen LPZ 0 und LPZ 1 und höheren
  • zum Schutze der Ethernet-Linie Cat. 6 mit PoE (Stromversorgung übers Ethernet), arbeitend in Modus A und B, vor impulsförmiger Überspannung

Technische Parameter

Parametername Parameterwert
SPD-Typ D1, C2,C3
SPD-Montageort ST 1+2+3
Montage DIN-Schiene 35 mm
Maximale Betriebsspannung Uc 8,50 V DC
Maximale Betriebsspannung POE Uc 58,00 V DC
Nennlaststrom pro Ader bei 25 °C IL 0,5 A
Grenzfrequenz Ader-Ader f 250,00 MHz
Einfügungsdämpfung bei Grenzfrequenz 100 MHz 1,20 dB
D1 Gesamtableitstoßstrom (10/350 µs) Adern-PE ITotal 2,00 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader In 0,15 kA
C2 Gesamtableitstoßstrom (8/20 µs) Adern-PE ITotal 10,00 kA
C2 Spannungsschutzpegel Betriebsart (POE) bei In = 1,25 kA Uc 90,00 V
C2 Spannungsschutzpegel Betriebsart Ader-PE bei In = 1,25 kA Up 700,00 V
C2 Spannungsschutzpegel Betriebsart Ader-Ader bei In Up 70 V
C3 Spannungsschutzpegel Betriebsart (POE) bei 1 kV/µs 80,00 V
C3 Spannungsschutzpegel Betriebsart Ader-PE bei 1 kV/µs Up 500 V
C3 Spannungsschutzpegel Betriebsart Ader-Ader bei 1 kV/µs Up 80 V
Ansprechzeit Ader-Ader ta 1 ns
Ansprechzeit Ader-PE ta 100 ns
Anschluss (Ein-/Ausgang) RJ 45/RJ 45
Schutzklasse IP 20
Betriebstemperaturbereich (min/max) -40 / 80 °C
Feuchtigkeit 5 - 95 %
nach Norm EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012
Zolltarifnummer 85363030
EAN 8595090566205

Dateien zum Download

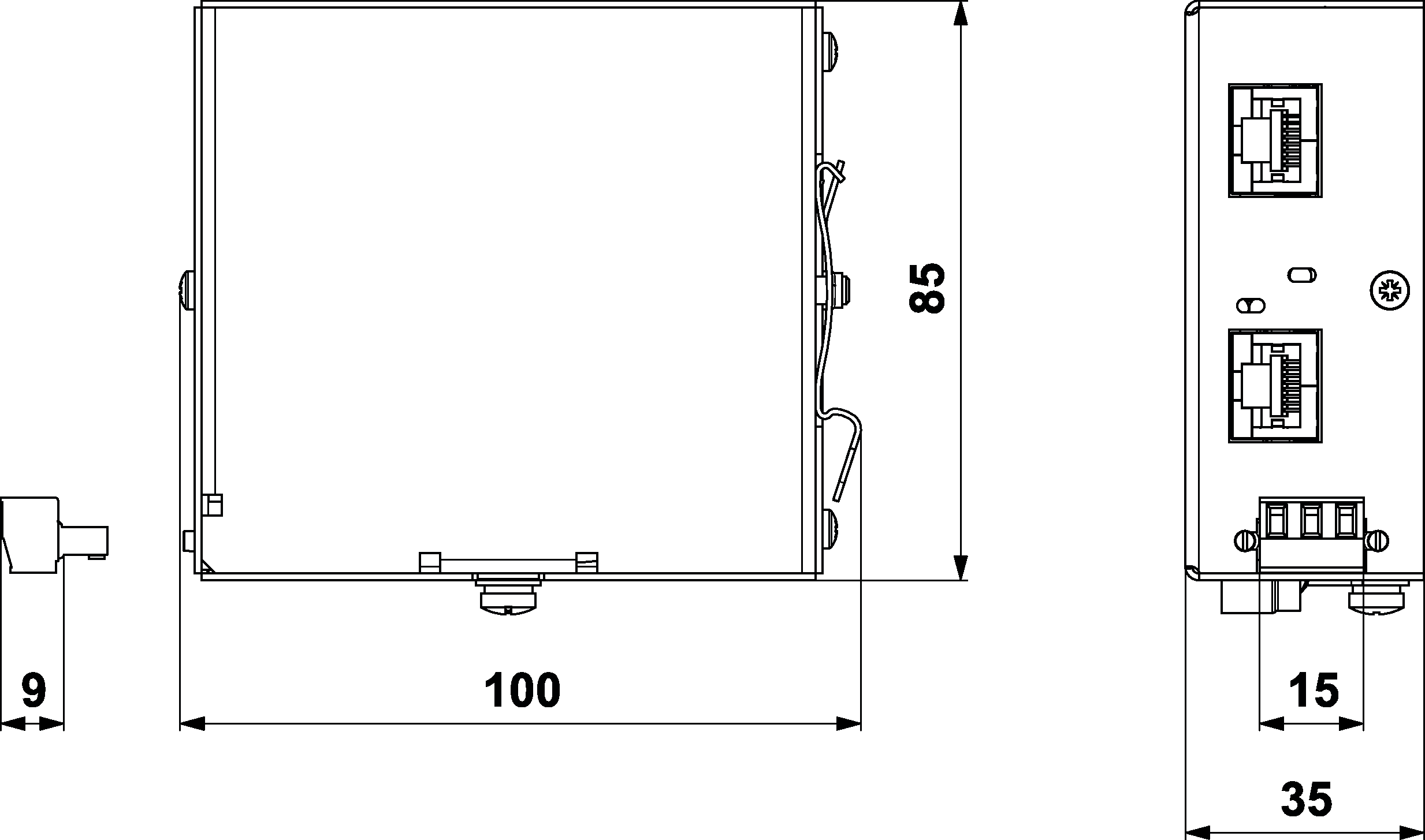

  • Produktabmessungen

  • Prinzipschaltbild
