Sammelschiene 40 mm - T1+T2 (12,5 kA)

FLP-ZP-12,5-VBH/3S

Bestellnummer: A06626

Austauschbares Modul, optische Fehleranzeige, Blockierungsmöglichkeit des Moduls, für Sammelschienen 40 mm, Fernstörungssignalisierung

  • Leistungsfähiges kombiniertes Überspannungsschutzgerät, ohne entstandene Sequenzströme
  • Installation in NS Verteilungen an der Schnittstelle der Zonen LPZ 0–LPZ 1, insbesondere in Hauptschaltanlagen vor Messanlagen
  • zum Schut gegen Überspannungseffekte bei direktem und indirektem Blitzeinschlag, geeignet für Familienhäuser, Verwaltungsgebäude und Industrieobjekte
  • Leckstrom freie Einbindung

Technische Parameter

Parametername Parameterwert
SPD-Typ T1, T2
Montage Sammelschienen 40 mm
Nennspannung Un 230 V AC
Maximale Betriebsspannung Uc 255,00 V AC
Netzart TN
Maximale Vorsicherung 160 A gL/gG
Kurzschlussstrom ISCCR 25,0 kA
Gesamtableitstoßstrom (10/350 µs) ITotal(10/350) 37,50 kA
Stoßentladestrom (10/350 µs) Iimp 12,50 kA
Nennableitstoßstrom (8/20 µs) In 20,00 kA
Blitzstrom (gesammt) (8/20 µs) ITotal(8/20) 100,00 kA
maximaler Entladestrom (8/20 µs) Imax 60,00 kA
Spannungsschutzpegel Up 1,50 kV
Ansprechzeit ta 100 ns
TOV 5 s L-N 335 V
TOV-Eigenschaft (5 s) Widerstand
TOV 120 min L-N 440 V
TOV-Eigenschaft (120 Min.) Widerstand
Min. Querschnitt für Seil 1,00 mm2
Max. Querschnitt für Seil 35,00 mm2
Min. Querschnitt für Litze 1,00 mm2
Max. Querschnitt für Litze 25,00 mm2
Max. Querschnitt des Fernmeldekontakt 1,5 mm2
Max. Querschnitt des Fernmeldekontakt, Litze 1,5 mm2
Fehleranzeige rotes Anzeigenfeld
Fernanzeige potentialfreier Wechselkontakt
Potentialfreiem Fernmeldekontakt 250V/0,5A AC,250V/0,1A DC
Schutzklasse IP 20
Betriebstemperaturbereich (min/max) -40 / 80 °C
Feuchtigkeit 5 - 95 %
nach Norm EN 61643-11:2012, IEC 61643-11:2011
ETIM-Klasse EC000381
Steckermodul FLP-ZP-12,5-VBH/0
Zolltarifnummer 85363090
EAN 8595090566267

Dateien zum Download

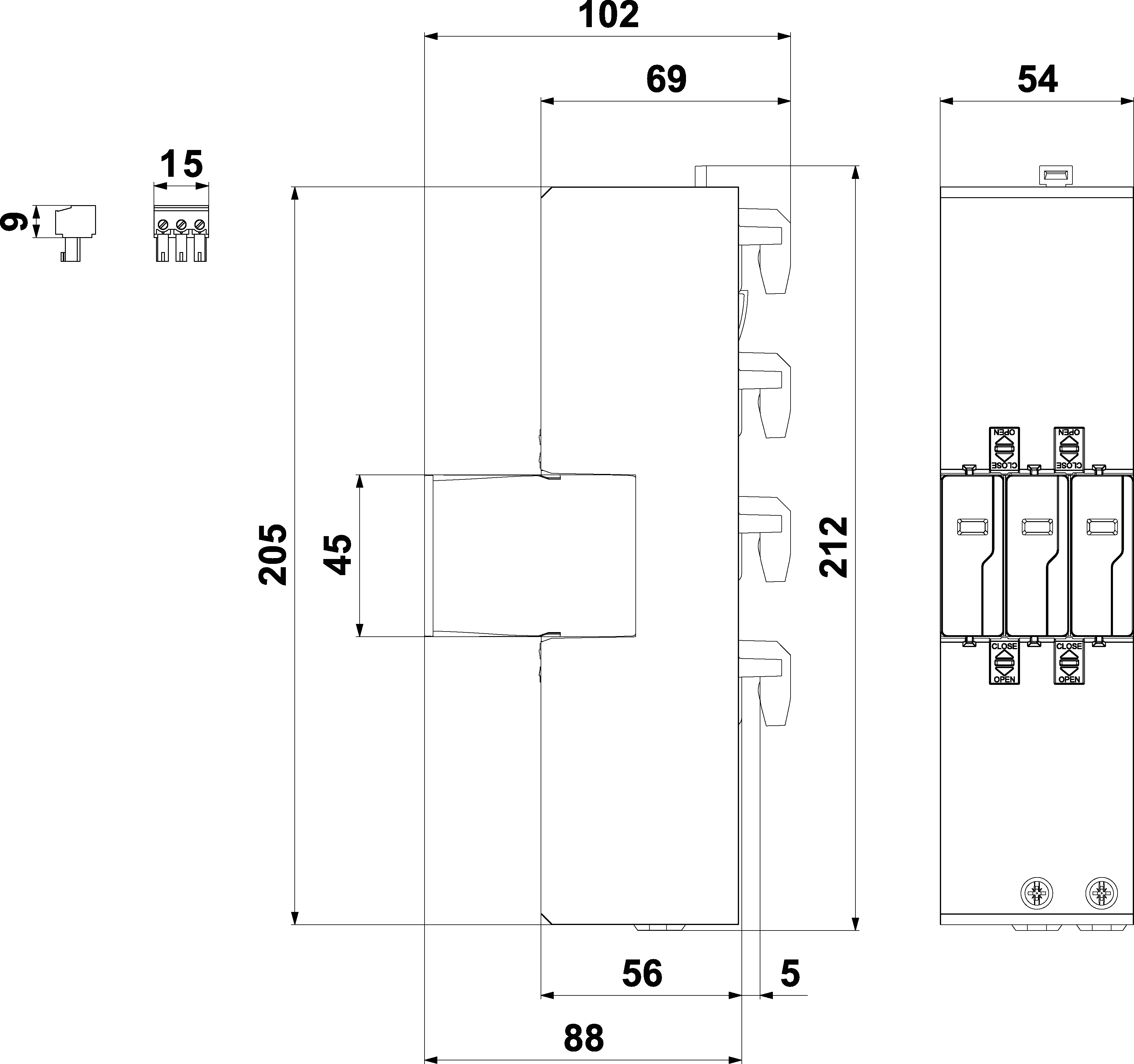

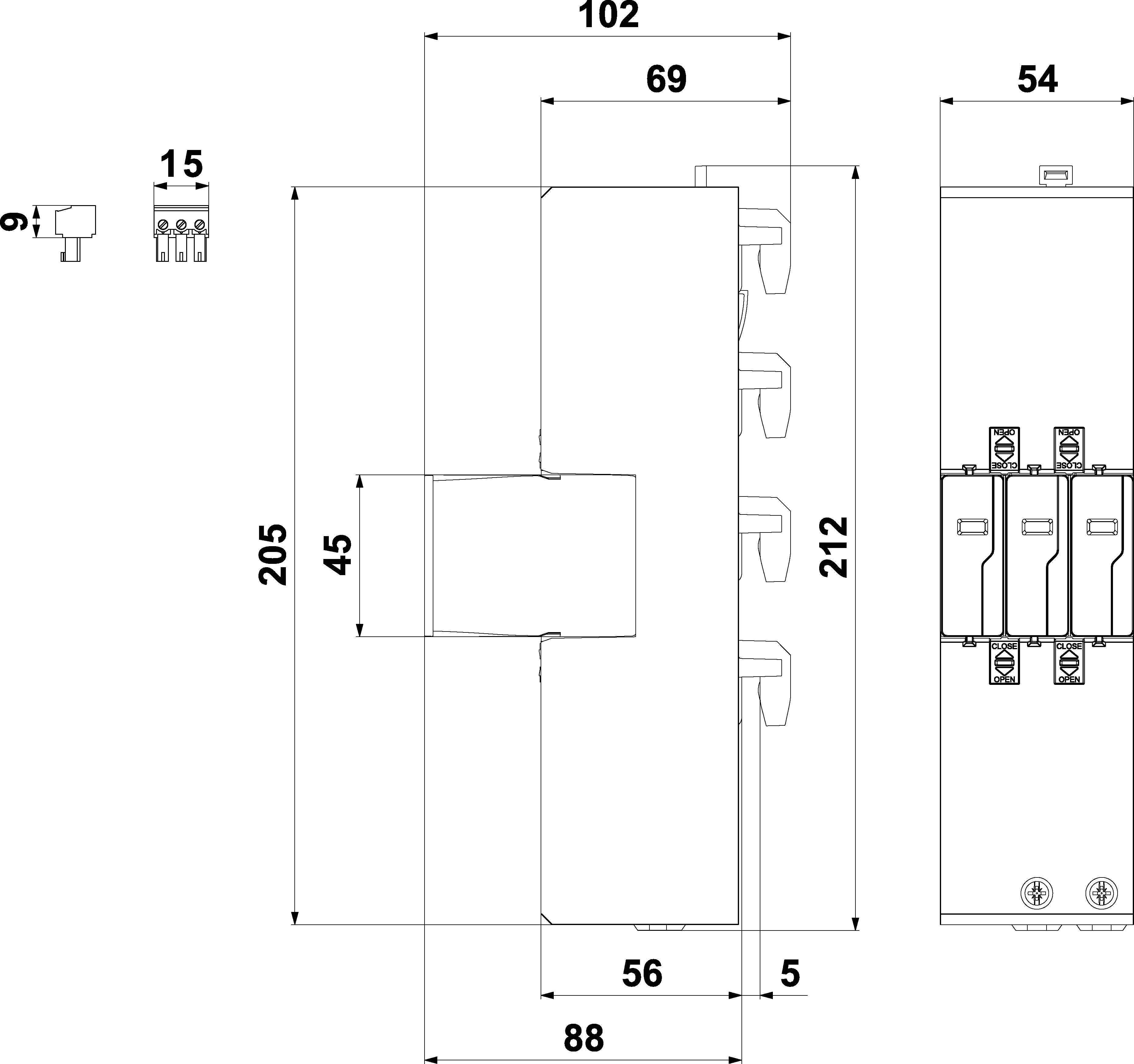

  • Produktabmessungen

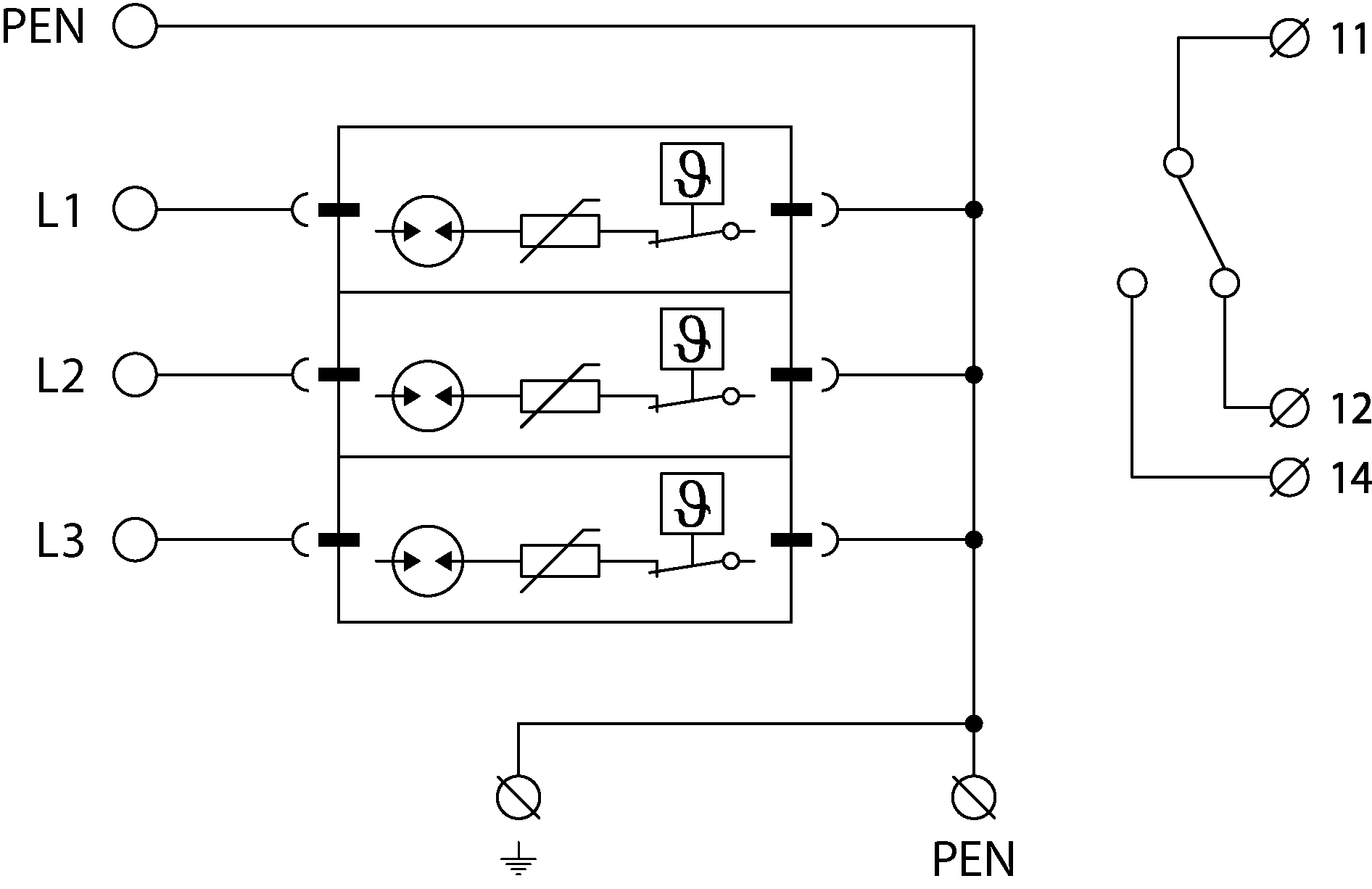

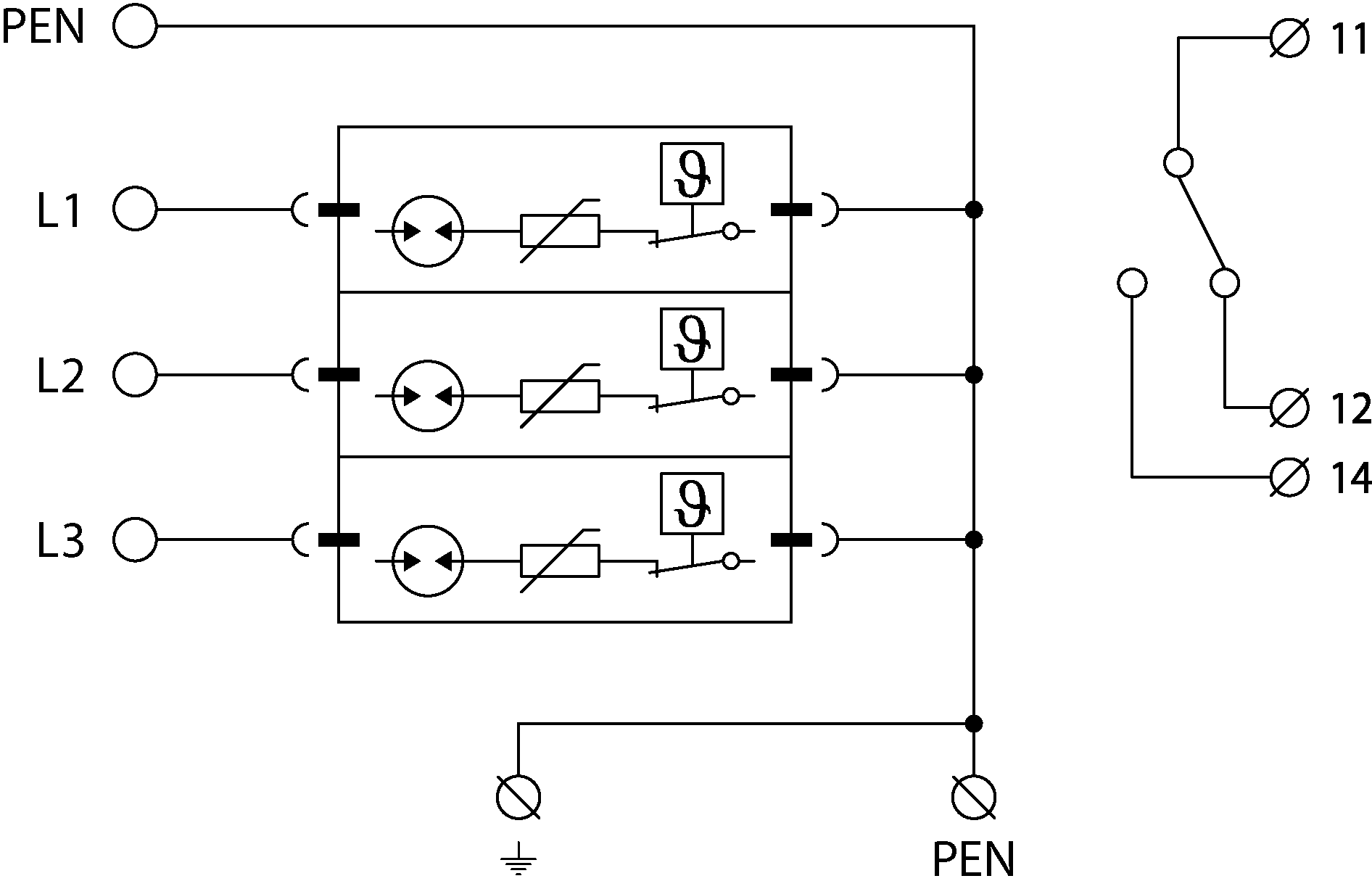

  • Prinzipschaltbild

Ersatzmodul
