KKS Gerät

CP-40-BOX

Bestellnummer: A05346

Der Überspannungsschutz (SPD) für kathodisches Schutzsystem

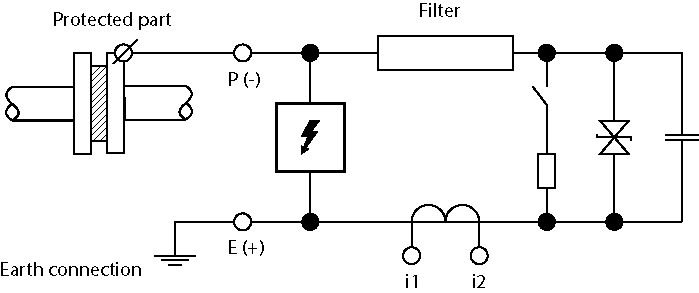

Stellt eine Kombination von AC-Kurzschlussvorrichtung und SPD in einem Gehäuse dar.
Der Wechselstrom-Kurzschlusskreis leitet die Wechselströme zur Erde ab und eliminiert so die negativen Auswirkungen der induzierten Wechselspannung auf das geschützte Stahlrohr. Bei Rohrleitungen, die parallel zu Hochspannungsfreileitungen verlegt sind, können Korrosions- Wechselströme auftreten.
Der SPD-Teil schützt das kathodische Schutzsystem gegen direkte oder indirekte Blitzeinschläge bis zu 100 kA (atmosphärischer Impuls 10/350 μs).
Leitet Wechselströme bis zu 40 A in den Boden ab. Die Funktion des kathodischen Schutzsystems und die Wirkungsweise des 10-kHz-Ableitsignals werden dadurch jedoch nicht beeinträchtigt.
Um höhere Ströme Mehrere (80, 120 oder mehr A) zu erreichen können CP-40 SPDs parallel geschaltet werden.

Technische Parameter

Parametername		Parameterwert
Maximale dauerhafte DC-Betriebsspannung (P-E)	U_max	18 V
Maximaler Leckstrom bei Umax (P-E)	I_L	1,0 mA
Blitzstoßstrom	I_imp	100,00 kA
Nennableitstoßstrom (8/20 µs)	I_n	100,00 kA
Maximaler abgeleiteter Wechselstrom 1 s (50 Hz) (P-E)	I_max	400 A
Maximaler dauerhafter abgeleiteter Wechselstrom 50 Hz (P-E)	I_A	40 A
Übersetzungsverhältnis des Stromwandlers		100 : 1
Schutzklasse		IP 65
Betriebstemperaturbereich (min/max)		-25 / 80 °C

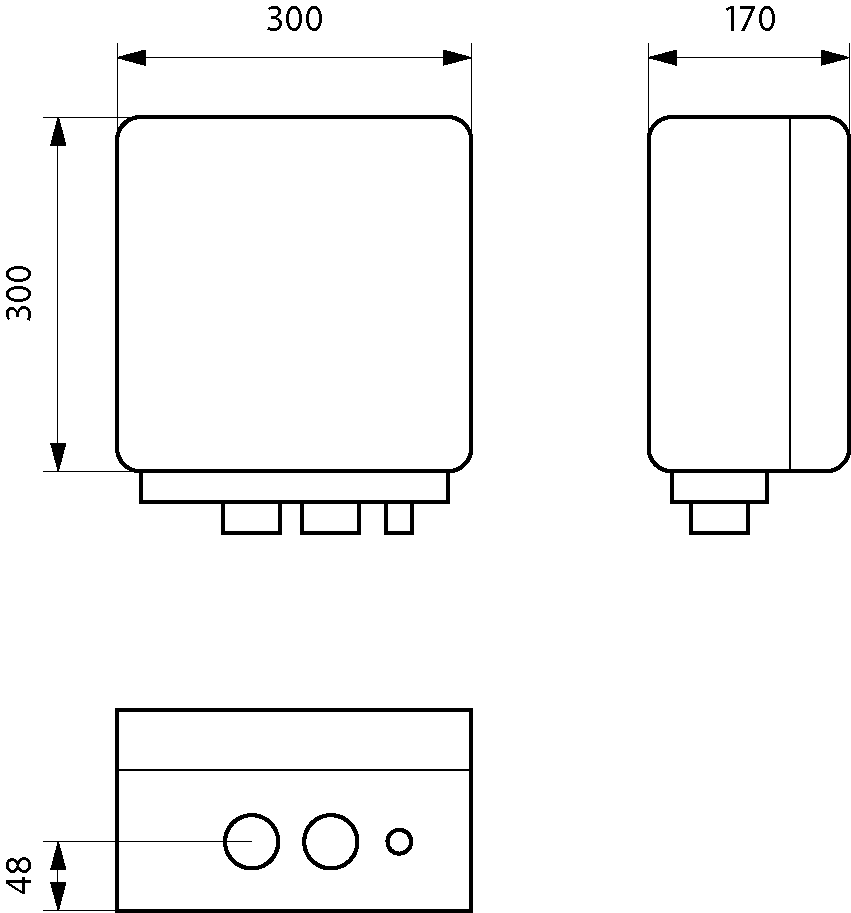

Abmessungen		300 x 300 x 170 mm
Montage		Auf Montageplatte
Zolltarifnummer		85363030
EAN		8595090553465
