ST2 (SX)

SX-090-F75-F/F

Bestellnummer: A04158

F-Stecker, 75 Ohm

  • Überspannungsableiter, Abschirmung mit der Schutzerde verbunden
  •  zum Schutz empfindlicher Koaxial-Eingänge von kommerziellen Empfängern (TV / SAT)

Technische Parameter

Parametername Parameterwert
SPD-Typ D1, C2,C3
SPD-Montageort ST 1+2+3
Montage DIN-Schiene 35 mm
Maximale Betriebsspannung Uc 26,00 V DC
Nennlaststrom IL 0,700 A
Frequenzbereich f 0,00 - 2300,00 MHz
Impedanz Z 75 Ω
Durchlassdämpfung 1,50 dB
VSWR typ. (max.) VSWR 1,5 (2,0)
D1 Stoßentladestrom (10/350 µs) Ader-PE Iimp 0,50 kA
C2 Nennableitstoßstrom (8/20 µs) Ader-PE In 2,50 kA
Dynamische Zündspannung bei 1kV/µs Udyn 85,00 V
Ansprechzeit Ader-PE ta 1 ns
Anschluss (Ein-/Ausgang) F 75
Schutzklasse IP 20
Betriebstemperaturbereich (min/max) -40 / 80 °C
Feuchtigkeit 5 - 95 %
nach Norm EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012
ETIM-Klasse EC001625
Zolltarifnummer 85363010
EAN 8595090541585

Dateien zum Download

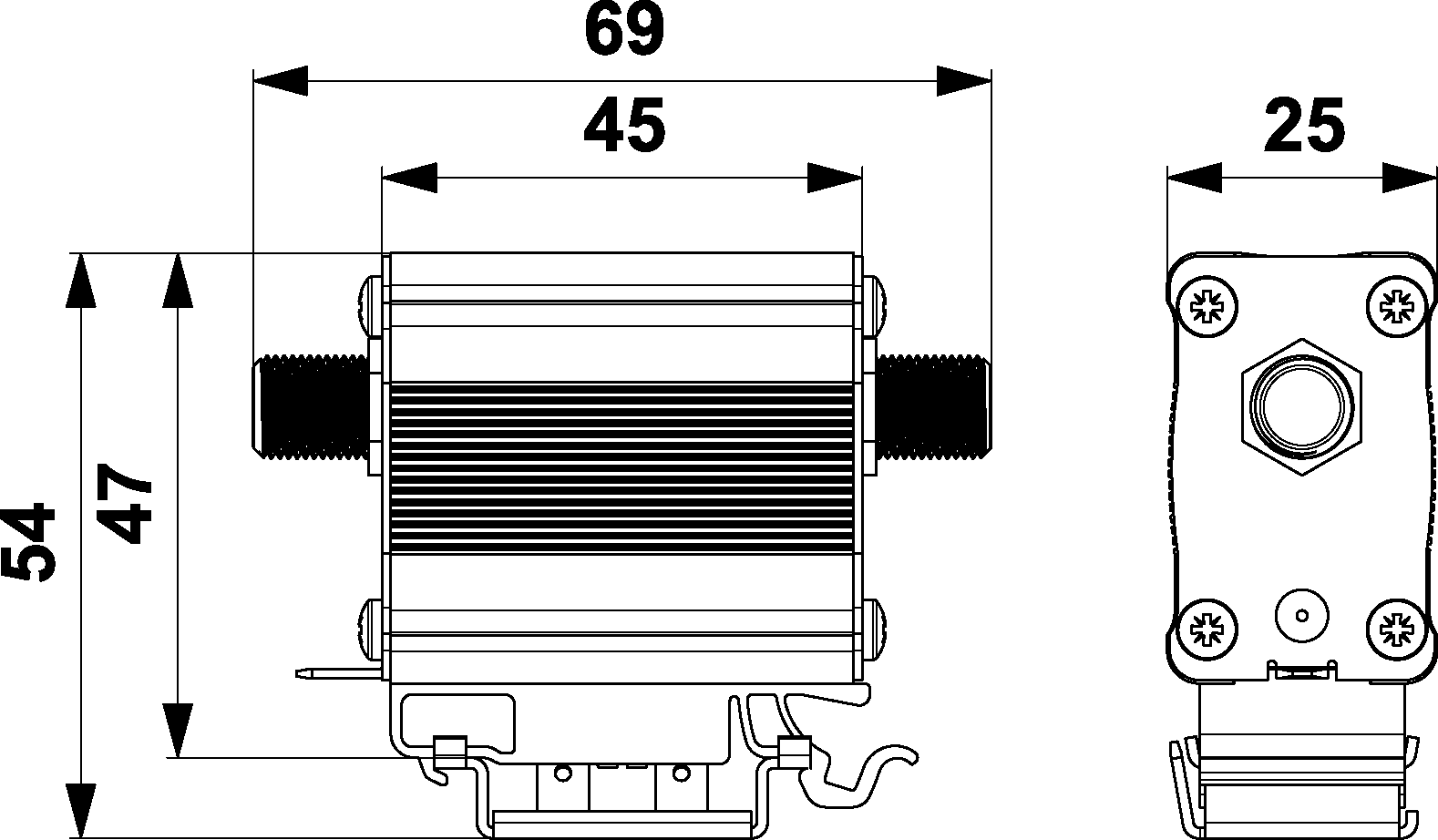

  • Produktabmessungen

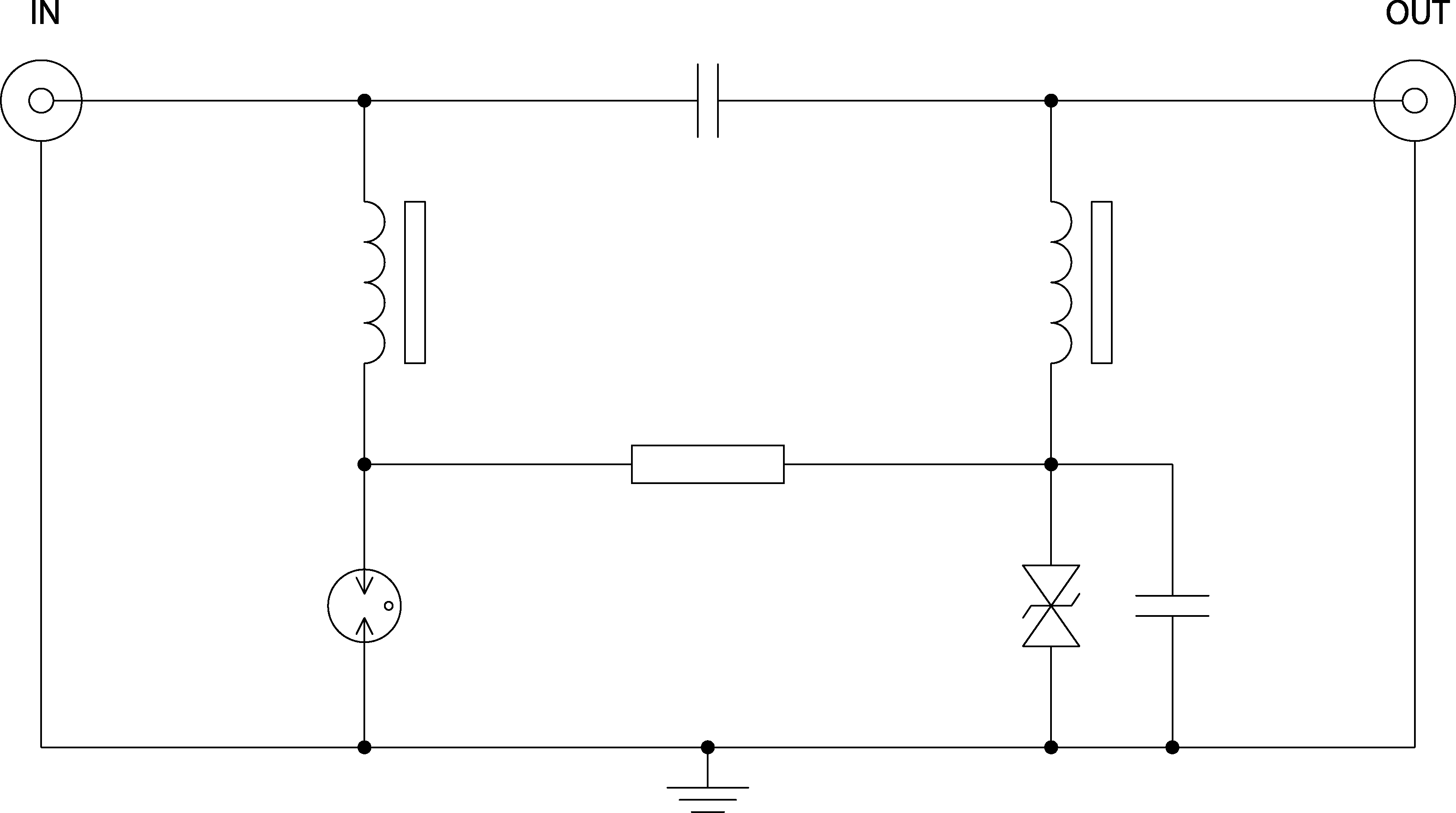

  • Prinzipschaltbild
