Kombiniert
SLP-275 VB/3+1
Bestellnummer: A03310
Steckmodul, optische Störungssignalisierung, Modulverriegelung
- eine Kombination aus Kombi-Überspannungsableiter (Serienschaltung Varistor + GDT) und gekapselter Funkenstrecke, verbunden im 3+1 Betriebsmodus
- Montage an NS-Anlagen, insb. Unterverteiler in Gebieten mit instabiler Gitterspannung und beim Einsatz von Dieselgeneratoren, geeignet auch für Messkreise
- zum Schutz von Anlagen und Ausrüstung gegen die Einwirkung von Blitzüberspannungen in Gebieten mit intensiverem Sturmgeschehen oder Schaltüberspannungen oder als die erste Schutzstufe der Messkreise
- kein Ableitstrom
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | T2 | |
| Montage | DIN-Schiene 35 mm | |
| Maximale Betriebsspannung L-N | Uc | 275,00 V AC |
| Maximale Betriebsspannung N-PE | Uc | 255,00 V AC |
| Netzart | TT | |
| Maximale Vorsicherung | 125 A gL/gG | |
| Kurzschlussstrom | ISCCR | 35,0 kA |
| Nennableitstoßstrom (8/20 µs) L-N | In | 20,00 kA |
| Nennableitstoßstrom (8/20 µs) N-PE | In | 20,00 kA |
| Maximaler Entladestrom (8/20 µs) L-N | Imax | 25,00 kA |
| Maximaler Entladestrom (8/20 µs) N-PE | Imax | 40,00 kA |
| Spannungsschutzpegel L-N | Up | 1,20 kV |
| Spannungsschutzpegel L-PE | Up | 2,00 kV |
| Spannungsschutzpegel N-PE | Up | 1,50 kV |
| Möglichkeit zur unabhängigen Abschaltung des folgenden Stroms N-PE | Ifi | 0,1 kA |
| Ansprechzeit | ta | 100 ns |
| Min. Querschnitt für Seil | 1,00 mm2 | |
| Max. Querschnitt für Seil | 35,00 mm2 | |
| Min. Querschnitt für Litze | 1,00 mm2 | |
| Max. Querschnitt für Litze | 25,00 mm2 | |
| Fehleranzeige | rotes Anzeigenfeld | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| Feuchtigkeit | 5 - 95 % | |
| nach Norm | EN 61643-11:2012, IEC 61643-11:2011 | |
| ETIM-Klasse | EC000941 | |
| Steckermodul | SLP-275 VB/0|SLP-NPE V/0 | |
| Zolltarifnummer | 85363030 | |
| EAN | 8595090533108 |
Dateien zum Download
-
Produktabmessungen
-

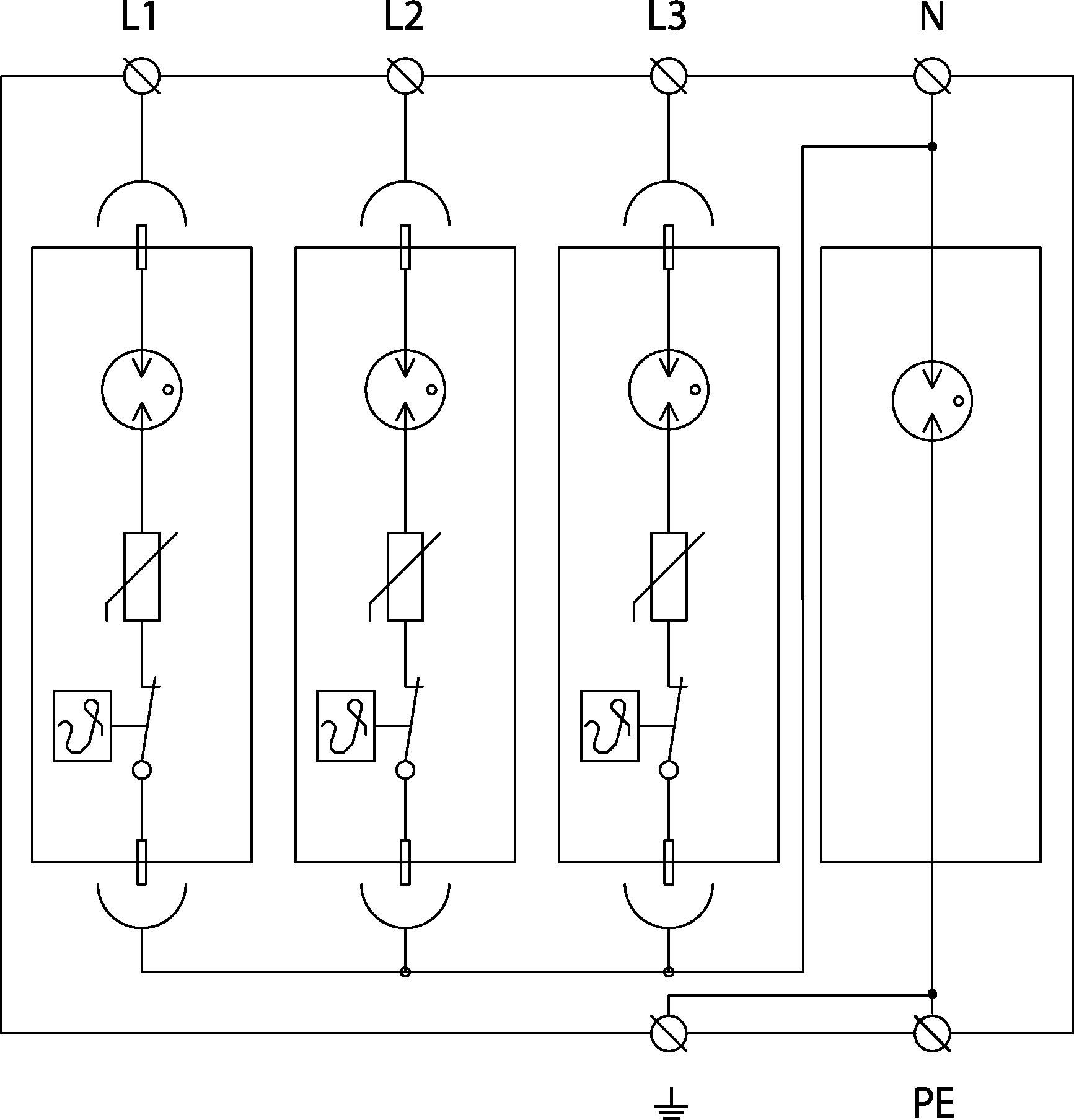

Prinzipschaltbild
