ST1 (HX)

HX-470-N50-F/M

Bestellnummer: A06556

N-Stecker, 50 Ohm

  • Leistungsstarker Blitzstromableiter für Koaxialleitungen
  • Installation an der Zonenschnittstelle von LPZ 0-LPZ 1 am Eingang eines Objekts
  • Zum Schutz von Funk- und Telekommunikationsgeräten bei direkten und indirekten Blitzeinschlägen
  • Geeignet für kombinierte Signal- und Stromverteilung

Technische Parameter

Parametername Parameterwert
SPD-Typ D1, C2,C3
SPD-Montageort ST 1+2
Maximale Betriebsspannung Uc 360,00 V DC
Nennlaststrom IL 6,000 A
Frequenzbereich f 0,00 - 2300,00 MHz
Impedanz Z 50 Ω
Durchlassdämpfung 0,20 dB
VSWR typ. (max.) VSWR 1,1 (1,2)
D1 Stoßentladestrom (10/350 µs) Ader-PE Iimp 2,50 kA
C2 Nennableitstoßstrom (8/20 µs) Ader-PE In 10,00 kA
Dynamische Zündspannung bei 1kV/µs Udyn 980,00 V
Ansprechzeit Ader-PE ta 100 ns
Anschluss (Ein-/Ausgang) N 50
Schutzklasse IP 66
Betriebstemperaturbereich (min/max) -40 / 80 °C
nach Norm EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012
ETIM-Klasse EC001466
Zolltarifnummer 85363010
EAN 8595090565567

Dateien zum Download

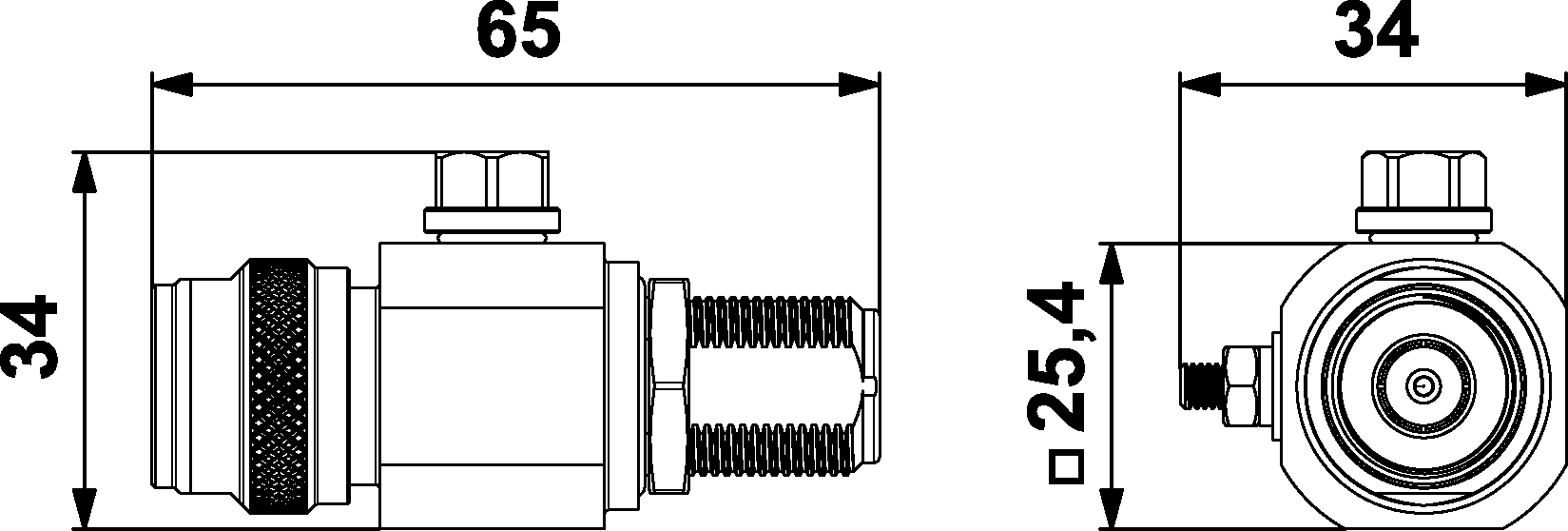

  • Produktabmessungen

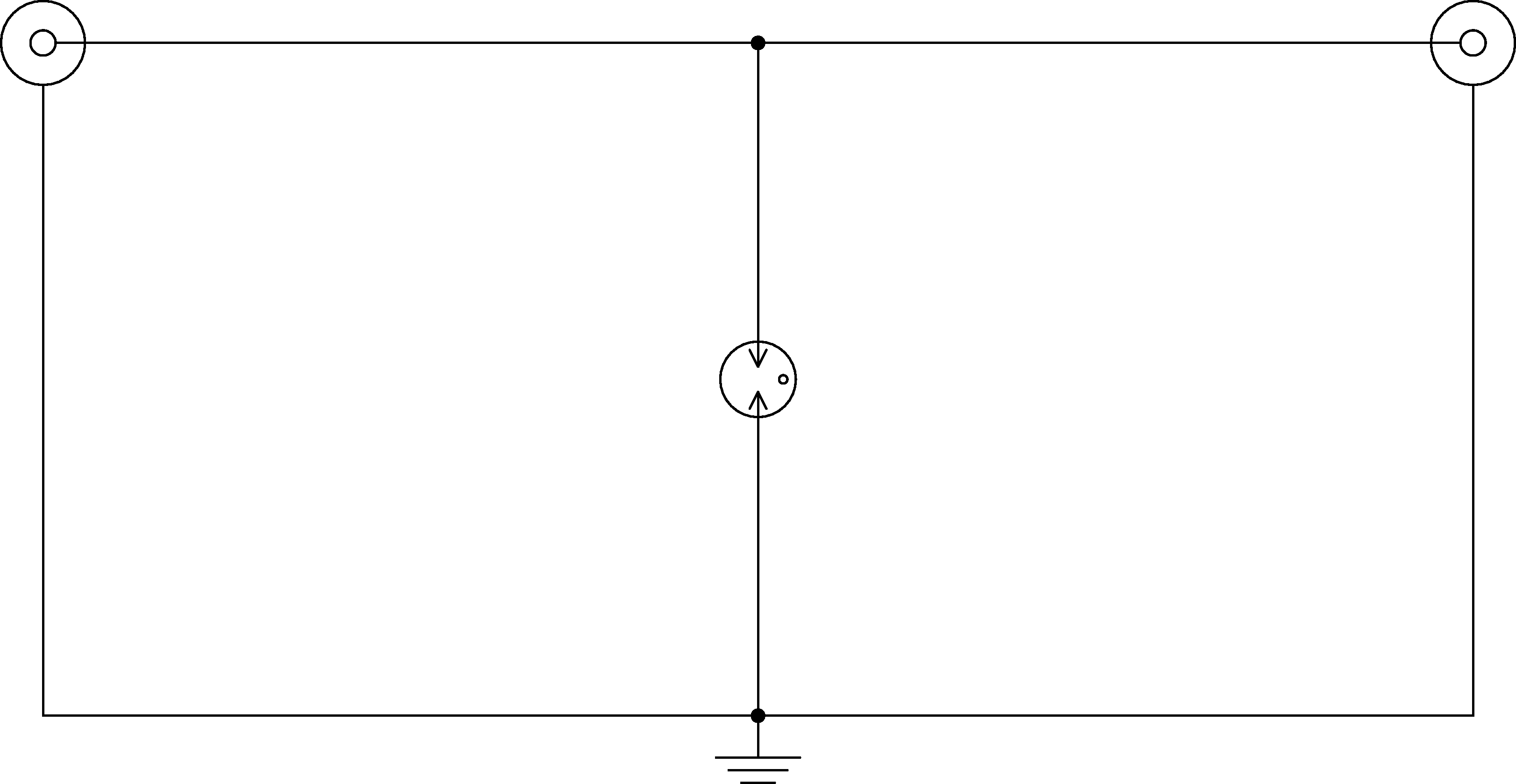

  • Prinzipschaltbild
