Mit HF Filter

DA-275 DF 25

Bestellnummer: A03732

optische Störungssignalisierung

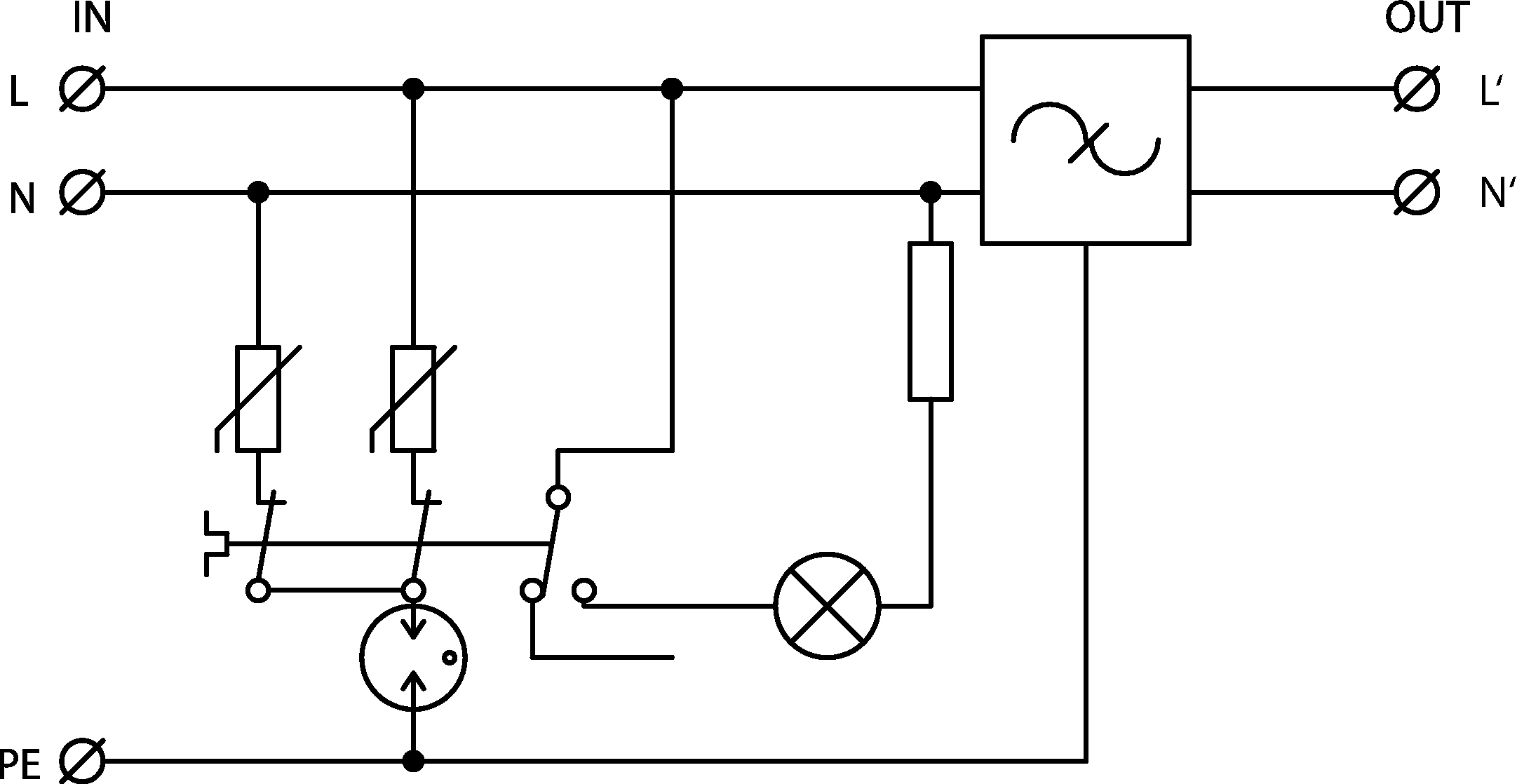

Überspannungsschutz mit integriertem Funkentstörfilter
Montage an NS-Anlagen, nah an geschützten Geräten
zum Schutz von Stromleitungen von Mess- und Regelsystemen, elektronischen Sicherheits- und Brandmeldesystemen usw. gegen die Einwirkung von Stoßspannung und RF-Störung

Technische Parameter

Parametername		Parameterwert
SPD-Typ		T3
Montage		DIN-Schiene 35 mm
Nennspannung	U_n	230 V AC
Maximale Betriebsspannung	U_c	275,00 V AC
Nennlaststrom	I_L	25,000 A
Netzart		TN
Maximale Vorsicherung		25 A gL/gG nebo C 25 A
Filterdämpfung bei 1 MHz (50 Ω/50 Ω) unsymmetrisch		30 dB
Nennableitstoßstrom (8/20 µs) L-N	I_n	3,00 kA
Nennableitstoßstrom (8/20 µs) L+N-PE	I_n	5,00 kA
Nennableitstoßstrom (8/20 µs) N-PE	I_n	3,00 kA
Prüfspannung L-N	U_oc	6,0 kV
Prüfspannung L+N-PE	U_oc	10,0 kV
Prüfspannung N-PE	U_oc	6,0 kV
Spannungsschutzpegel L-N	U_p	1,20 kV
Spannungsschutzpegel L-PE	U_p	1,50 kV
Spannungsschutzpegel N-PE	U_p	1,50 kV
Ansprechzeit L-N	t_a	25 ns
Ansprechzeit N-PE	t_a	100 ns
Min. Querschnitt für Seil		1,00 mm²
Max. Querschnitt für Seil		50,00 mm²
Min. Querschnitt für Litze		1,00 mm²
Max. Querschnitt für Litze		35,00 mm²
Fehleranzeige		rote Anzeigenleuchte
Schutzklasse		IP 20
Betriebstemperaturbereich (min/max)		-40 / 80 °C
Feuchtigkeit		5 - 95 %
nach Norm		EN 61643-11:2012, IEC 61643-11:2011
ETIM-Klasse		EC000942
Zolltarifnummer		85363030
EAN		8595090537328
