Jeder Elektriker kennt das Problem: Die VDE-AR-N 4100 stellt hohe Anforderungen an den Platz vor dem Stromzähler (sog. NAR – netzseitiger Anschlussraum). Neben dem obligatorischen Überspannungsschutz (SPD Typ 1) müssen oft zwei selektive Hauptleitungsschutzschalter (SLS) für die Versorgung und PV-Anlage sowie die Versorgung für den Endpunkt der Messstelle (APZ) und der Raum für Zusatzanwendungen (RfZ) untergebracht werden.

Der Platz auf dem 40mm-Sammelschienensystem ist begrenzt. Standardlösungen stoßen hier schnell an ihre Grenzen.

Die Lösung: Machen Sie sich „schmal“.

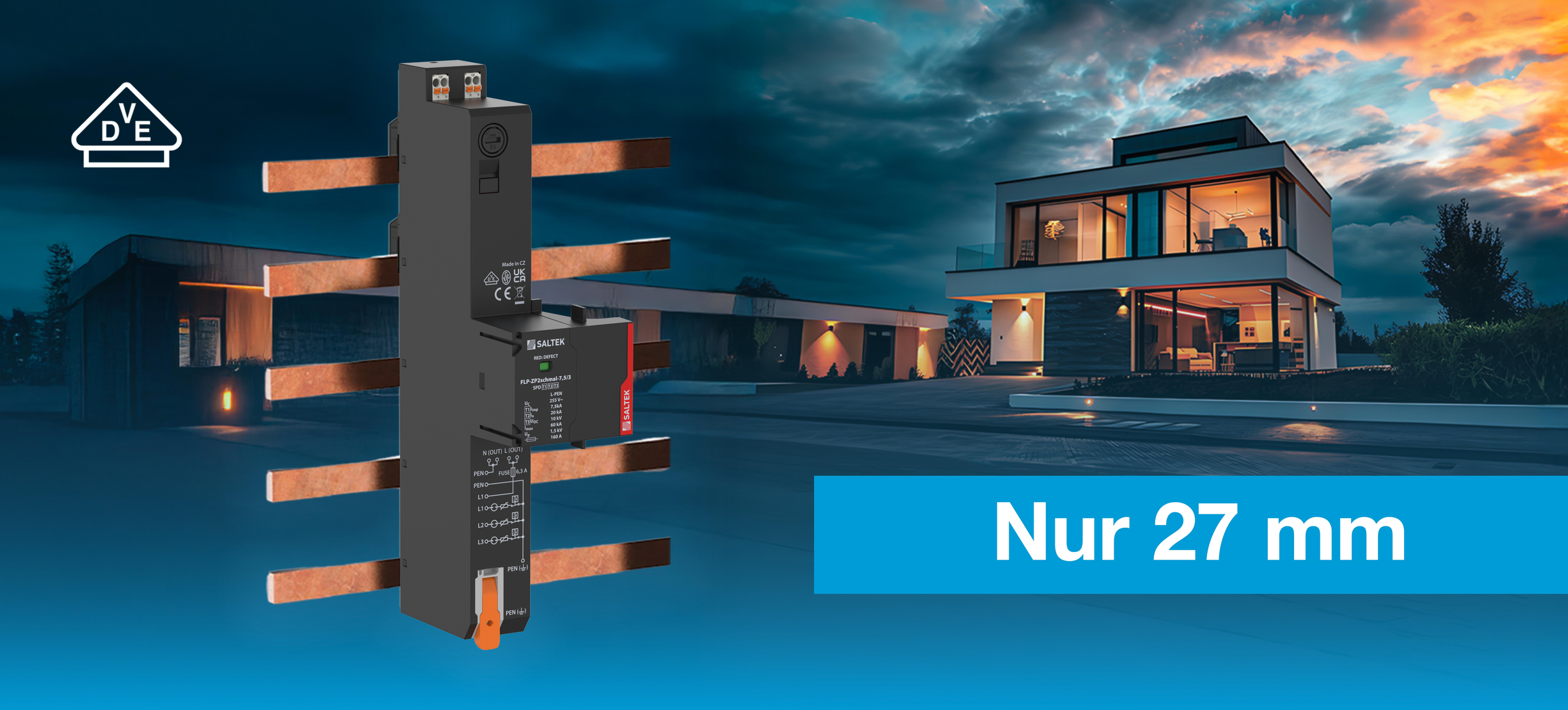

Mit der neuen Produktreihe FLP-ZP2schmal bringt SALTEK eine Lösung auf den Markt, die speziell für diese räumlichen Herausforderungen entwickelt wurde. Dank der extrem kompakten Bauweise mit einer Breite von teilweise nur 27 mm passt dieser Kombi-Ableiter perfekt auch in voll belegte Stromzählerfelder – und das ohne Kompromisse bei der Leistung.

Drei Probleme, ein Bauteil:

1.    Platzwunder auf der Sammelschiene:

Durch das extrem kompakte Design lässt sich der FLP-ZP2schmal problemlos zwischen zwei SLS-Schaltern positionieren. Das schafft wertvollen Platz für weitere Komponenten und erleichtert die verdrahtungsfreie Montage (Click-System) erheblich.

2.    APZ & RfZ Versorgung inklusive:

Warum extern verdrahten, wenn es auch integriert geht? Die Variante FLP-ZP2schmal verfügt über eine bereits integrierte, überstromgeschützte Versorgungsquelle (Sicherung und Abzweigleitung) für das intelligente Messsystem (RfZ/APZ).1 Das spart nicht nur Platz, sondern auch Installationszeit und Materialkosten. Sie erfüllen die VDE-AR-N 4100 Anforderung „Versorgung aus dem NAR“ mit einem Handgriff.

3.    Technologische Sicherheit: Keine Netzfolgeströme

Im Gegensatz zu reinen Funkenstrecken setzt SALTEK auf  einen kombinierten SPD – das heißt, er enthält beide Elemente, GDT sowie MOV.

○     Der Vorteil: Es entsteht kein Netzfolgestrom (Null-Netzfolgestrom).

○     Der Nutzen:  Ihre vorgeschalteten SLS-Schutzschalter werden nicht belastet. Versorgungssicherheit bleibt auch beim Ansprechen des Ableiters gewährleistet – ein entscheidendes Argument für moderne Wohngebäude. Darüber hinaus weist der Überspannungsschutz im Ruhezustand einen Null-Leckstrom auf, was die Lebensdauer erhöht und thermische Probleme im Vorzählerbereich ausschließt.


Technische Daten im Überblick:

●     Typ: Kombi-Ableiter Typ 1+2+3

●     Netzsysteme: Geeignet für TN-C, TN-S und TT (3+0 oder 3+1 Schaltung)

●     Blitzstoßstrom: = 7,5 kA oder 12,5 kA pro Pol

●     Montage: Werkzeuglos auf 40mm-Sammelschiene

●     Besonderheit: Integrierte Feinabsicherung für APZ/RfZ


Fazit für Ihre Planung

Mit dem SALTEK FLP-ZP2schmal müssen Sie sich nicht mehr zwischen Normkonformität und Platzmangel entscheiden. Sie erhalten eine technisch elegante „All-in-One“-Lösung, die den Installationsaufwand minimiert und dank der Hybrid-Technologie maximale Betriebssicherheit garantiert.
