Sammelschiene 40 mm - T1+T2 (7,5 kA)

FLP-ZP2-7,5-VBH/3S+1

Bestellnummer: A07029

Austauschbares Modul, optische Fehleranzeige, Blockierungsmöglichkeit des Moduls, klemmen für Spannungsversorgung, für Sammelschienen 40 mm, Fernstörungssignalisierung

  • Leistungsfähiges kombiniertes Überspannungsschutzgerät, ohne entstandene Sequenzströme
  • Installation in NS Verteilungen an der Schnittstelle der Zonen LPZ 0–LPZ 1, insbesondere in Hauptschaltanlagen vor Messanlagen
  • zum Schut gegen Überspannungseffekte bei direktem und indirektem Blitzeinschlag, geeignet für Familienhäuser, Verwaltungsgebäude und Industrieobjekte
  • Nullleckströme
  • überstromgeschützter Spannungsversorgung für RfZ / APZ

Technische Parameter

Parametername Parameterwert
SPD-Typ T1,T2,T3
Montage Sammelschienen 40 mm
Nennspannung Un 230 V AC
Maximale Betriebsspannung L-N Uc 255,00 V AC
Maximale Betriebsspannung N-PE Uc 255,00 V AC
Nennlaststrom - Hilfsausgangsklemmen L, N 6,3 A
Netzart TN-S|TT
Maximale Vorsicherung 160 A gL/gG
Kurzschlussstrom ISCCR 25,0 kA
Gesamtableitstoßstrom (10/350 µs) ITotal(10/350) 30,00 kA
Stoßentladestrom (10/350 µs) L-N Iimp 7,50 kA
Stoßentladestrom (10/350 µs) N-PE Iimp 50,00 kA
Nennableitstoßstrom (8/20 µs) L-N In 20,00 kA
Nennableitstoßstrom (8/20 µs) N-PE In 50,00 kA
Prüfspannung Uoc 10,0 kV
Blitzstrom (gesammt) (8/20 µs) ITotal(8/20) 100,00 kA
Maximaler Entladestrom (8/20 µs) L-N Imax 60,00 kA
Maximaler Entladestrom (8/20 µs) N-PE Imax 100,00 kA
Spannungsschutzpegel L-N Up 1,50 kV
Spannungsschutzpegel L-PE Up 1,50 kV
Spannungsschutzpegel N-PE Up 1,50 kV
Ansprechzeit L-N ta 100 ns
Ansprechzeit N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV 5 s L-PE 440 V
TOV-Eigenschaft (5 s) Widerstand
TOV 120 min L-N 440 V
TOV 120 min L-PE 335 V
TOV-Eigenschaft (120 Min.) Widerstand
TOV 200 ms N-PE 1 200 V
TOV-Eigenschaft (200 ms) Widerstand
Min. Querschnitt für Seil 1,00 mm2
Max. Querschnitt für Seil 16,00 mm2
Min. Querschnitt für Litze 1,00 mm2
Max. Querschnitt für Litze 16,00 mm2
Max. Querschnitt für Seil - Hilfsausgangsklemmen L, N 4,00 mm2
Max. Querschnitt für Litze - Hilfsausgangsklemmen L, N 2,50 mm2
Max. Querschnitt des Fernmeldekontakt 1,5 mm2
Max. Querschnitt des Fernmeldekontakt, Litze 1,5 mm2
Fehleranzeige rotes Anzeigenfeld
Fernanzeige potentialfreier Wechselkontakt
Potentialfreiem Fernmeldekontakt 250V/0,5A AC,250V/0,1A DC
Schutzklasse IP 20
Betriebstemperaturbereich (min/max) -40 / 80 °C
Feuchtigkeit 5 - 95 %
nach Norm EN 61643-11:2012, IEC 61643-11:2011
ETIM-Klasse EC000381
Steckermodul FLP-ZP-7,5-VBH/0
Zolltarifnummer 85363090
EAN 8595090570295

Dateien zum Download

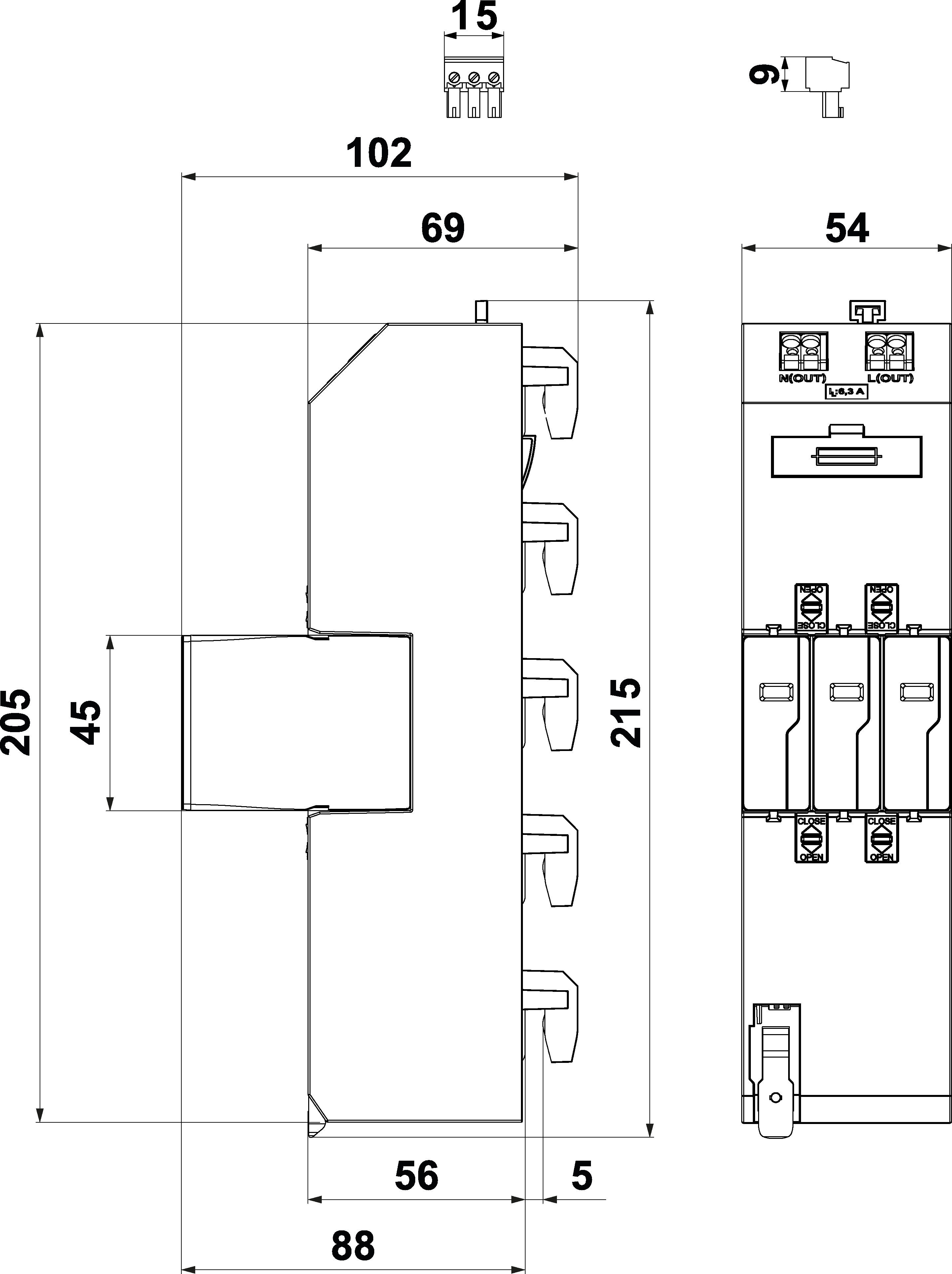

  • Produktabmessungen

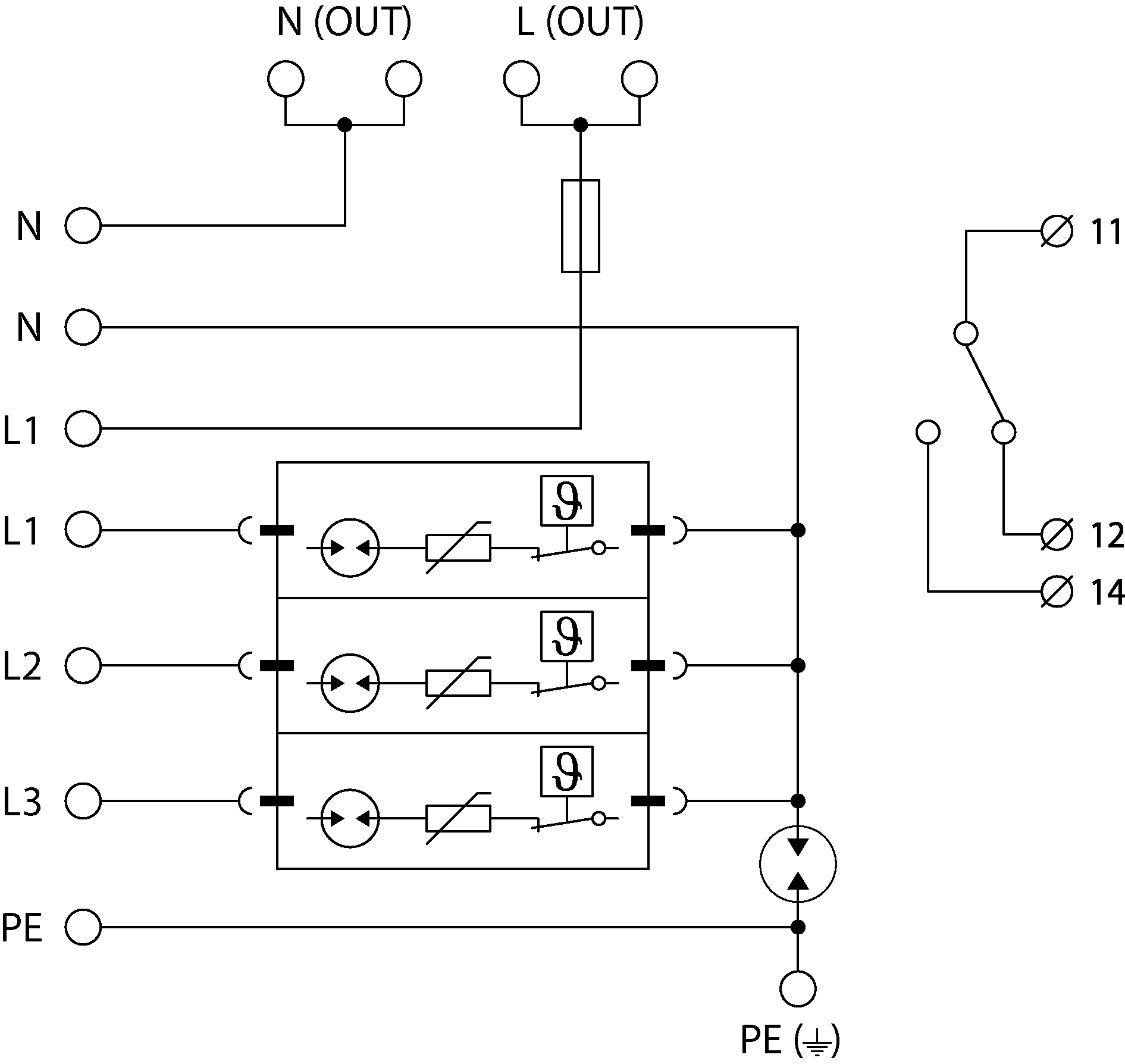

  • Prinzipschaltbild

Ersatzmodul
