Варисторные
SLP-PV1000 V/Y
Номер заказа: A03670
съёмный модуль, оптическая сигнализация неисправности, возможность блокировки модуля
- варисторный разрядник тока молнии, подключённый как 'Y'
- для защиты фотоэлектрических систем, в которых соблюдено достаточное расстояние или применён LPS
- Выбор максимального рабочего напряжения SPD: UCPV ≥ 1,2 × UOC STC
Tехнические параметры
| Имя параметра | Значение параметра | |
|---|---|---|
| Тип SPD | PV T2 | |
| Монтаж | планка DIN 35 мм | |
| Максимальное постоянное рабочее напряжение - режим 1/2, 2/3 | UCPV | 1 020,00 V DC |
| Номинальный ток короткого замыкания | ISCPV | 1 000 A DC |
| Импульсный разрядный ток (8/20 мкс) | In | 15,00 kA |
| Максимальный разрядный ток (8/20 мкс) | Imax | 40,00 kA |
| Защитный уровень напряжения - режим 1/2 | Up | 4,00 kV |
| Защитный уровень напряжения - режим 1/3, 2/3 | Up | 4,00 kV |
| Время реакции | ta | 25 ns |
| Сечение подключаемых проводов постоянное (мин) | 1,00 mm2 | |
| Сечение подключаемых проводов постоянное (макс) | 35,00 mm2 | |
| Сечение подключаемых проводов скрученное (мин) | 1,00 mm2 | |
| Сечение подключаемых проводов скрученное (макс) | 25,00 mm2 | |
| Сигнализация неисправности | красный цвет индикационного поля | |
| Степень защиты | IP 20 | |
| Диапазон рабочей температуры (мин-мax) | -40 / 80 °C | |
| Отвечает требованиям нормы | EN 50539-11:2013 | |
| Класс ETIM | EC000941 | |
| Запасной модуль | SLP-PV500Y V/0 | |
| код ТН ВЭД | 85363030 | |
| EAH | 8595090536703 |
файлы для скачивания
-

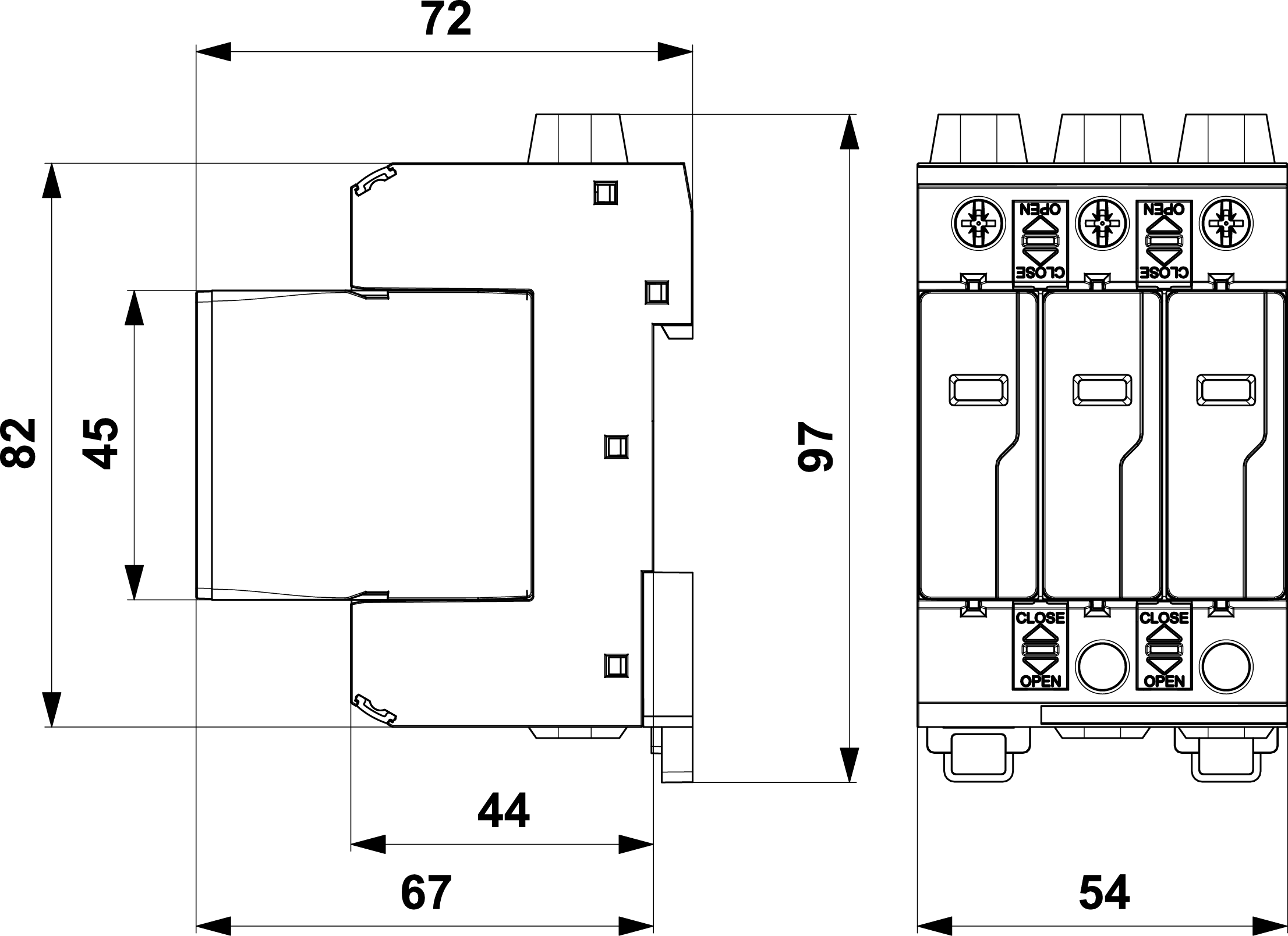

Размеры продукта
-

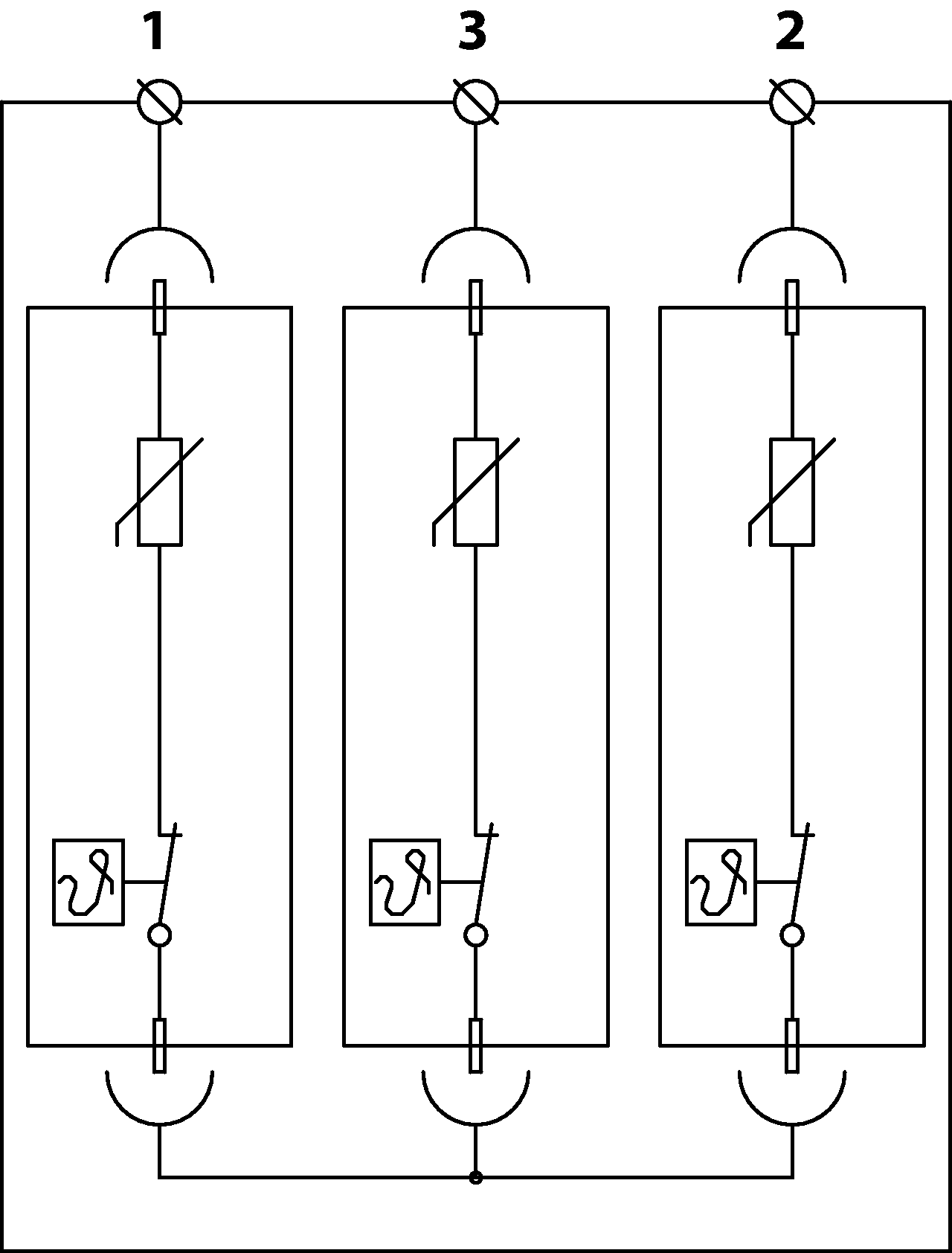

Схема подключения
