Комбинированный
SLP-275 VB/3+1
Номер заказа: A03310съёмный модуль, оптическая сигнализация неисправности, возможность блокировки модуля

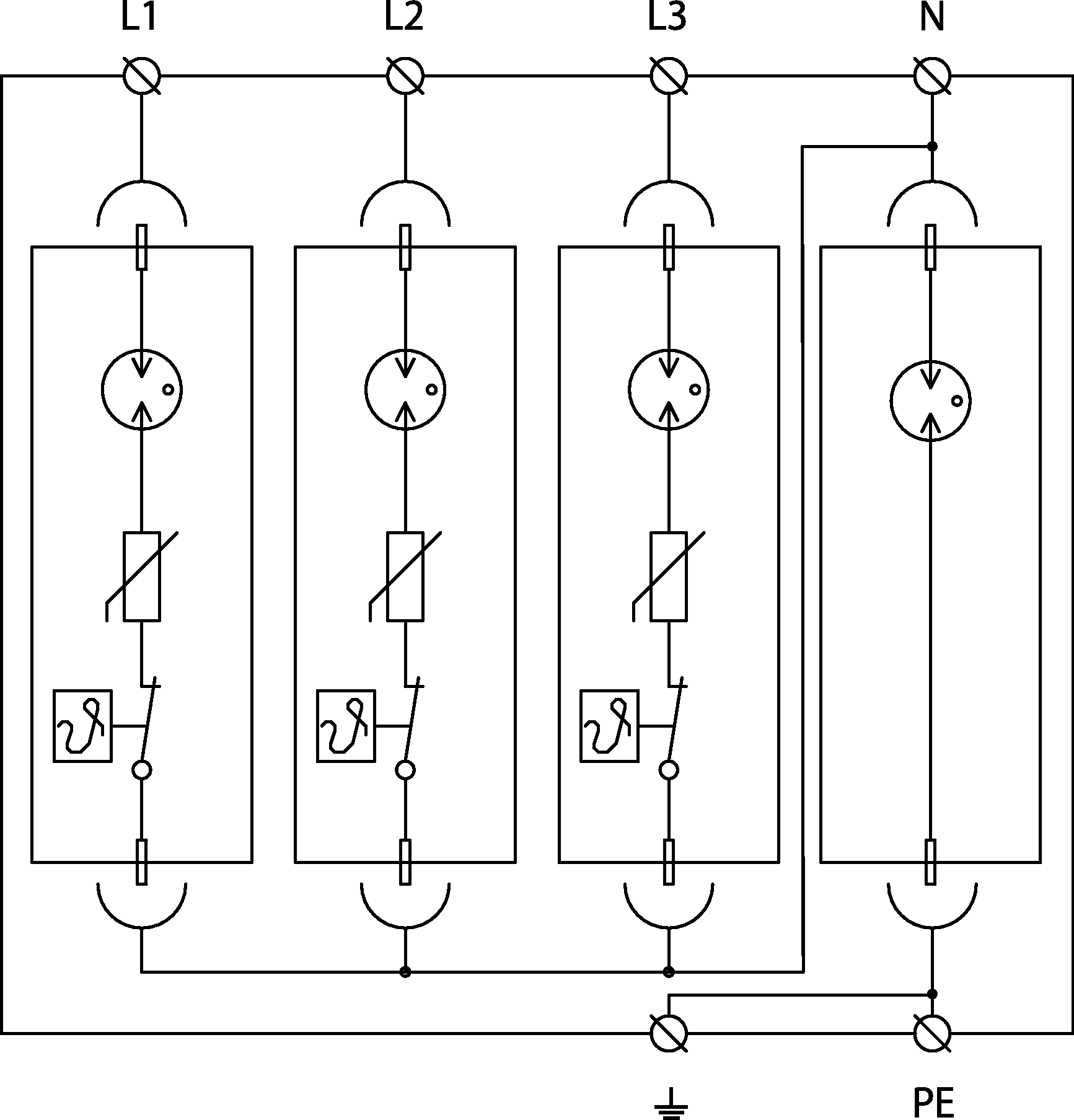

- комплект трёхполюсного комбинированного разрядника защиты от перенапряжения (варистор с последовательно подключённым закрытым искровым разрядником) и закрытого искрового разрядника, подключённых в режиме 3+1
- предназначен для установки в проводках НН, прежде всего, во вспомогательных распредщитах в местах с колеблющимся напряжением и при применении дизельных генераторов. Также подходит для установки в коммуникационных цепях (КИПаА)
- для защиты проводок и устройств от воздействия индуцированного напряжения при ударе молнии в областях с повышенной грозовой активностью и от коммутационного напряжения или для защиты измерительных цепей в качестве первой ступени защиты
- В состоянии покоя отличается очень низким током утечки, который в течение всего срока службы не меняется, не происходит старения защитных элементов
Tехнические параметры
Имя параметра | Значение параметра | |
---|---|---|
Тип SPD | T2 | |
Монтаж | планка DIN 35 мм | |
Максимальное постоянное рабочее напряжение L-N | Uc | 275,00 V AC |
Максимальное постоянное рабочее напряжение N-PE | Uc | 255,00 V AC |
Тип сети | TT | |
Максимальная предварительная защита | 125 A gL/gG | |
Номинальный ток короткого замыкания | ISCCR | 35,0 kA |
Импульсный разрядный ток (8/20 мкс) L-N | In | 20,00 kA |
Импульсный разрядный ток (8/20 мкс) N-PE | In | 20,00 kA |
Максимальный разрядный ток (8/20 мкс) L-N | Imax | 25,00 kA |
Максимальный разрядный ток (8/20 мкс) N-PE | Imax | 40,00 kA |
Защитный уровень напряжения - режим L-N | Up | 1,20 kV |
Защитный уровень напряжения - режим L-PE | Up | 2,00 kV |
Защитный уровень напряжения - режим N-PE | Up | 1,50 kV |
Способность самостоятельно выключить сопровождающий ток N-PE | Ifi | 0,1 kA |
Время реакции | ta | 100 ns |
Сечение подключаемых проводов постоянное (мин) | 1,00 mm2 | |
Сечение подключаемых проводов постоянное (макс) | 35,00 mm2 | |
Сечение подключаемых проводов скрученное (мин) | 1,00 mm2 | |
Сечение подключаемых проводов скрученное (макс) | 25,00 mm2 | |
Сигнализация неисправности | красный цвет индикационного поля | |
Степень защиты | IP 20 | |
Диапазон рабочей температуры (мин-мax) | -40 / 80 °C | |
Диапазон влажности | 5 - 95 % | |
Отвечает требованиям нормы | EN 61643-11:2012, IEC 61643-11:2011 | |
Класс ETIM | EC000941 | |
Запасной модуль | SLP-275 VB/0|SLP-NPE V/0 | |
код ТН ВЭД | 85363030 | |
EAH | 8595090533108 |
