Комбинированный

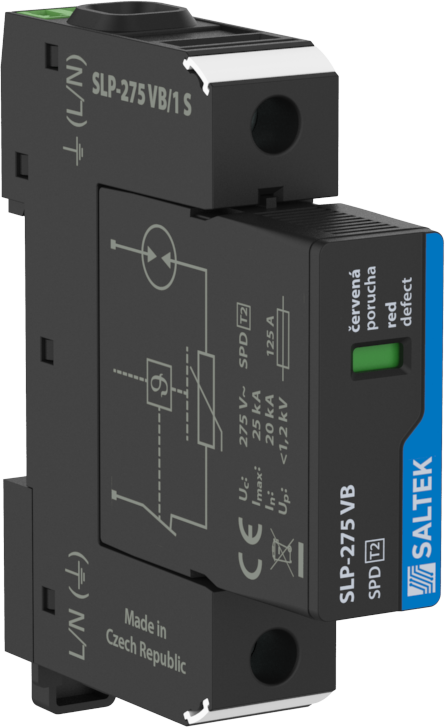

SLP-275 VB/1 S
Номер заказа: A01945
съёмный модуль, оптическая сигнализация неисправности, возможность блокировки модуля, дистанционная сигнализация неисправности
- мощный комбинированный разрядник защиты от перенапряжения с последовательно подключённым закрытым искровым разрядником и варистором
- предназначен для установки в проводках НН, прежде всего, во вспомогательных распредщитах в местах с колеблющимся напряжением и при применении дизельных генераторов. Также подходит для установки в коммуникационных цепях (КИПаА)
- для защиты проводок и устройств от воздействия индуцированного напряжения при ударе молнии в областях с повышенной грозовой активностью и от коммутационного напряжения или для защиты измерительных цепей в качестве первой ступени защиты
- В состоянии покоя отличается очень низким током утечки, который в течение всего срока службы не меняется, не происходит старения защитных элементов
Tехнические параметры
| Имя параметра | Значение параметра | |
|---|---|---|
| Тип SPD | T2 | |
| Монтаж | планка DIN 35 мм | |
| Номинальное напряжение | Un | 230 V AC |
| Максимальное постоянное рабочее напряжение | Uc | 275,00 V AC |
| Максимальное постоянное рабочее напряжение | Uc | 350,00 V DC |
| Тип сети | TN | |
| Максимальная предварительная защита | 125 A gL/gG | |
| Номинальный ток короткого замыкания | ISCCR | 35,0 kA |
| Импульсный разрядный ток (8/20 мкс) | In | 20,00 kA |
| Максимальный разрядный ток (8/20 мкс) | Imax | 25,00 kA |
| Защитный уровень напряжения | Up | 1,20 kV |
| Защитный уровень напряжения при 5 кА | Up | 0,90 kV |
| Время реакции | ta | 100 ns |
| Сечение подключаемых проводов постоянное (мин) | 1,00 mm2 | |
| Сечение подключаемых проводов постоянное (макс) | 35,00 mm2 | |
| Сечение подключаемых проводов скрученное (мин) | 1,00 mm2 | |
| Сечение подключаемых проводов скрученное (макс) | 25,00 mm2 | |
| Сечение подключаемых проводов дистанционной сигнализации постоянное (макc) | 1,5 mm2 | |
| Сечение подключаемых проводов дистанционной сигнализации скрученное (макc) | 1,5 mm2 | |
| Сигнализация неисправности | красный цвет индикационного поля | |
| Дистанционная сигнализация | беспотенциальный переключающий контакт | |
| Контакты дистанционной сигнализации | 250V/0,5A AC,250V/0,1A DC | |
| Степень защиты | IP 20 | |
| Диапазон рабочей температуры (мин-мax) | -40 / 80 °C | |
| Диапазон влажности | 5 - 95 % | |
| Отвечает требованиям нормы | EN 61643-11:2012, IEC 61643-11:2011 | |
| Класс ETIM | EC000941 | |
| Запасной модуль | SLP-275 VB/0 | |
| код ТН ВЭД | 85363030 | |
| EAH | 8595090519454 |
